通用电气航空发动机安装固定支架

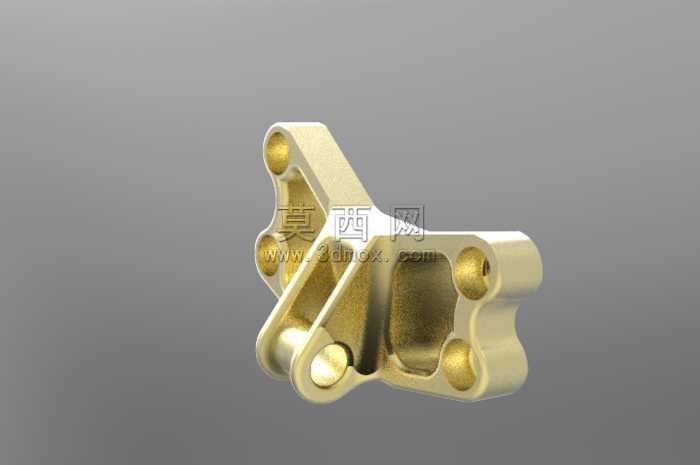

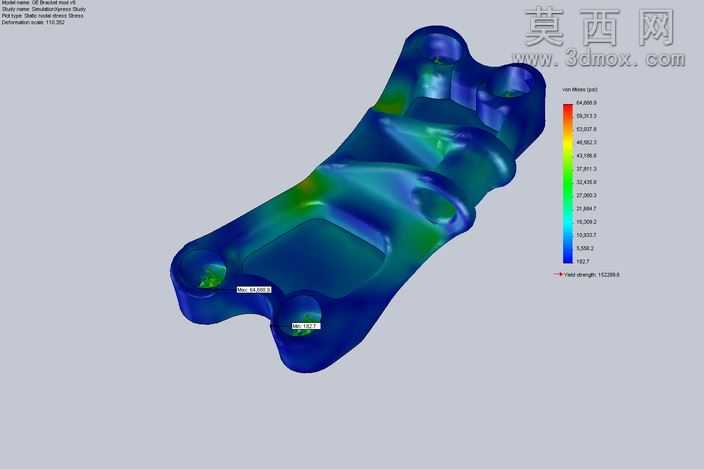

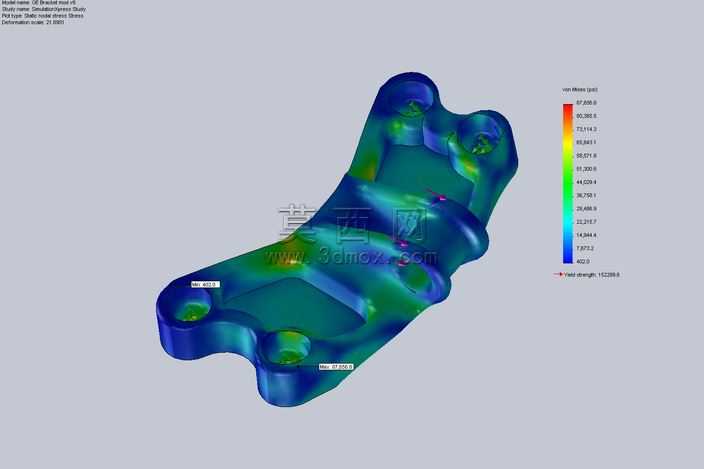

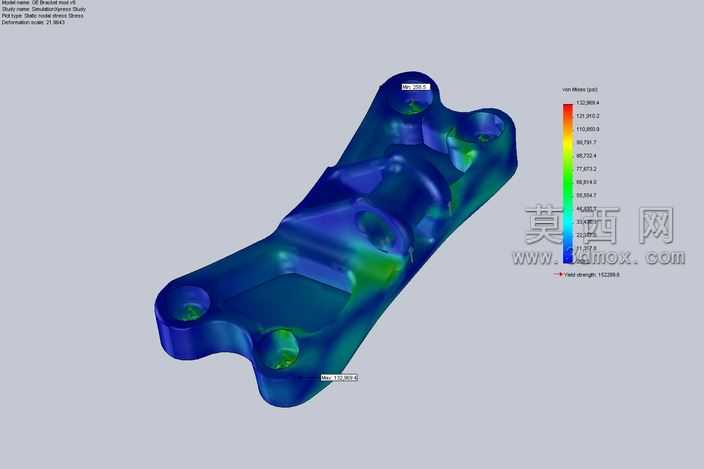

航空发动机支架的加工适配，核心要解决异形承力面的装夹变形问题，这类薄壁带多安装孔的支座，毛坯锻造后残余应力分布不均，若直接按孔位定位铣削承力面，加工完成后松开夹具会出现0.12mm以上的翘曲量，根本无法满足发动机安装的同轴度要求。模型上的三处沉头安装孔并非等径设计，靠近发动机侧的孔位做了0.3mm的锪平深度差，对应机匣安装面的涂层厚度公差，避免螺栓锁紧时涂层被压溃产生应力集中。中间的通孔做了1°的拔模斜度，不是为了脱模方便，而是适配装配时的引导销插入，现场吊装发动机时视线受阻，微小的斜度能让销子顺利滑入孔位，减少反复调整的吊装时间。支架底部的弧形贴合面没有做全平面加工，留了三处0.2mm的凸台作为加工基准面，其余区域做喷丸强化处理，既减少了铣削加工量，又能通过凸台精准控制与机身主梁的贴合间隙，防止锁紧后支架产生附加装配应力。侧面的减重槽不是等深设计，靠近孔位的区域槽深减少2mm，保证螺栓锁紧时的局部刚度，避免孔位周围产生微变形影响长期疲劳寿命。边缘的圆角过渡做了差异化处理，承力路径上的圆角取R3，非承力区域取R1.5，在控制整体重量的同时，不会在应力集中位置产生断裂隐患。加工时要先粗铣所有型面，留0.5mm余量后做低温去应力处理，再精铣基准面和孔位，最后做表面阳极氧化，每一步的装夹力都要控制在120N以内，防止薄壁部位产生装夹变形。这类支架的尺寸精度要求不算极端，但形位公差卡得极严，三个安装孔的位置度要控制在0.05mm以内，贴合面的平面度不超过0.03mm，加工过程中每完成一道工序都要做三坐标检测，一旦出现超差就要调整切削参数，避免后续工序累积误差导致零件报废。
