轻量化航空发动机分体式承载支架

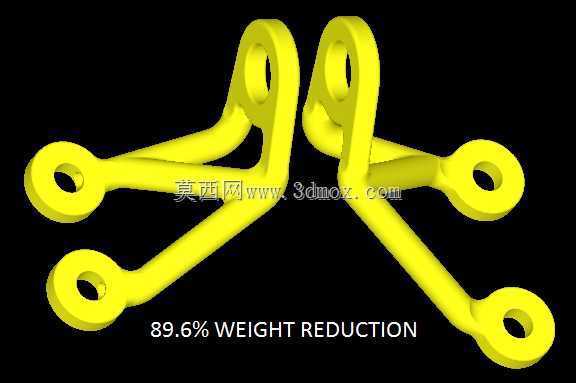

　　航空动力单元的安装悬置环节，长期面临高载荷、严苛减重要求与复杂工况的多重约束，这款分体式喷气发动机承载支架正是针对该场景开发的优化结构件。在实际装机场景中，该类支架承担发动机本体与机身安装节点之间的连接传力功能，需要将发动机工作产生的推力、振动载荷、惯性过载可靠传递至机身承力框架，同时还要尽可能降低自身重量，提升飞行器有效载荷占比，传统实心铸造支架往往存在材料冗余大、自重过高的问题，这款优化结构通过拓扑重构实现了近九成的自重削减，在同类型安装支架中减重表现十分突出。

　　从结构布局来看，该支架采用左右对称的两个独立分体部件设计，而非传统的整体式焊接或铸造支架，两个部件分别对应发动机两侧的安装点位，依靠配套的定位销与紧固螺栓完成相对位置固定，分体式设计首先降低了大尺寸复杂构件的成型难度，无论是采用金属3D打印、精密铸造还是数控铣削加工，分体构件的成型良率都远高于整体异形结构，同时在维护环节中，若单侧支架出现磨损或损伤，可单独更换对应侧部件，无需整体拆卸更换整个悬置组件，大幅降低了运维成本。

　　结构传力路径的设计完全贴合载荷流向，所有承力杆件均沿着安装孔位之间的主载荷方向延伸，没有多余的材料堆积。支架的四个外伸端分别设置带通孔的安装环，其中两个环孔对应发动机侧的螺栓接口，另外两个环孔对应机身侧的销钉接口，销钉接口与螺栓接口之间通过中空的骨架杆件连接，每侧都设置了交叉布置的横梁来提升整体刚性，避免支架在承受侧向过载时出现扭转变形。设计过程中特意将传统的实心矩形截面杆件替换为空心圆柱杆件，在保持横截面积恒定、保证截面抗弯抗扭模量满足设计要求的前提下，挖除了杆件芯部几乎不参与承力的冗余材料，空腔结构顺着螺栓接口的方向连续延伸，在去除多余材料的同时还避免了封闭空腔带来的积液、积砂问题。

　　考虑到航空部件可能面临降雨、凝露、清洗作业等涉水场景，两根横梁的两侧位置都特意开设了排水孔，所有内部中空腔室都可以通过排水孔与外界连通，不会在腔体内部积存液体，既避免了积水带来的结构增重，也防止了长期积液引发的内壁腐蚀，在温差变化较大的高空工况下，连通的腔室还可以平衡内外气压，避免封闭空腔因气压差产生附加应力。

　　安装边界方面，该支架的所有安装孔位的相对位置完全匹配原传统支架的接口尺寸，不需要对发动机或者机身的原有安装面做任何修改即可直接替换，外轮廓的所有结构都严格控制在原支架的外包络空间之内，不会和周边的管路、线缆、散热部件产生运动干涉。杆件的过渡位置全部采用大圆角顺滑过渡，没有尖锐的应力集中拐角，在交变振动载荷下的疲劳寿命表现优异，中空杆件的壁厚经过反复校核，既保证了足够的刚度储备，在极限过载工况下不会发生屈曲失稳，又把材料用量压缩到了最低水平。

　　在建模过程中，需要重点保证各安装孔的同轴度、结合面的平面度，中空腔体的壁厚均匀性也要严格控制，避免出现局部壁厚过薄导致的强度短板，分体部件的结合面需要设置对应的定位止口，保证装配时两个部件的相对位置精度，整体结构既适配增材制造的工艺特点，也可以通过精密铸造成型后再对安装孔位进行机加工保证装配精度，在航空发动机改装、无人机动力系统集成、轻型飞行器动力悬置设计等场景中都有很高的参考价值。
