通用电气喷气发动机轻量化支架

　　该支架面向喷气发动机外部载荷传递与安装支撑场景，主要承担发动机附件、管路或接口之间的连接定位任务。实际装机环境中，这类构件长期处于振动、温度循环和交变载荷共同作用的区域，既要保证接口位置稳定，又要避免多余质量增加发动机整体负担，因此结构效率往往比单纯追求外形规整更重要。

　　从功能上看，支架通过端部接口与销钉、螺栓形成连接，把分散的安装点组织成一个连续承力路径。两端带孔的连接头用于销轴或紧固件穿过，中部骨架负责把载荷从一个接口传递到另一个接口。孔位周围保留较厚材料，是因为销钉挤压、螺栓预紧和局部接触应力都会集中在这些区域；而远离孔位、应力水平较低的中间段，则可以通过削弱截面和开放空腔来降低质量。

　　设计思路围绕“保留载荷路径、削除低贡献材料”展开。模型采用空心骨架式构型，主干杆件不再使用实心块体，而是以近似管状或箱型的截面承担弯曲、拉伸和扭转载荷。这样处理后，材料更多分布在远离截面中性轴的位置，抗弯刚度能够得到较好保留；同时内部空腔和侧面检修孔为加工、清砂或去除多余材料提供了操作空间。检修孔的位置没有随意开设，而是布置在骨架交汇后相对容易接近、且对主承力路线影响较小的区域，孔缘通过连续过渡避免形成尖锐应力集中。

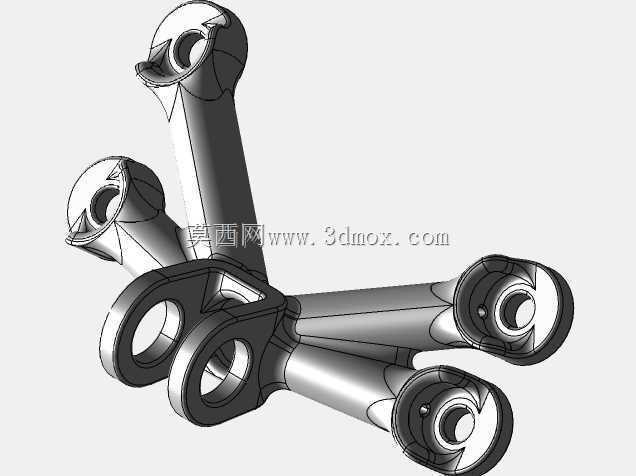

　　外形上，支架由多根向外伸展的支臂构成，支臂端部形成环形连接耳，耳孔轴线根据装配方向确定。支臂之间在中部汇合，交汇处采用圆滑加厚过渡，使载荷能够在各分支间平滑分流。整体轮廓不是对称装饰造型，而是由接口坐标、装配间隙和载荷方向共同决定：靠近连接孔的位置截面增大，向中间传递段逐渐收束；在弯曲力矩较大的方向保留较高截面，在受力较弱的方向削减材料。

　　安装边界方面，建模时需要优先锁定各销钉孔和螺栓孔的中心距、孔轴方向以及孔端面贴合范围。端部圆环的外径、孔径和厚度直接影响销钉接触压强与耳片拉脱强度，不能因减重而过度缩小。支臂外轮廓还需与周围发动机附件、管路和维护工具保持安全间隙，尤其在孔位附近要预留扳手或销钉装入空间。支架放入总成后，应检查运动件、热膨胀位移和装配公差是否会与开放骨架发生干涉。

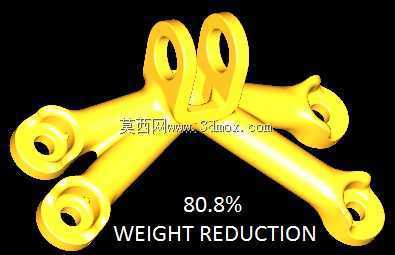

　　轻量化比例达到较高水平，并不意味着简单挖孔。工程处理时要区分“可去除材料”和“必须保留材料”：孔壁、耳片端面、支臂交汇区以及承受屈曲风险的受压侧壁都属于关键区域；低应力包覆区、实体填充区和不参与定位的厚大部位才是减重重点。空心骨架内部应避免出现无法加工、无法检查或容易积屑的封闭死角，开孔尺寸也要满足刀具或清理工具进入的最小要求。

　　从校核角度看，这类支架需要关注销钉孔处的接触应力、耳片净截面强度、支臂弯曲刚度、交汇区疲劳寿命以及薄壁骨架的屈曲稳定性。振动环境下，过度削薄可能引起局部固有频率下降，使支架与发动机激励频率接近；因此减重后仍需通过模态分析确认支臂和孔耳没有明显薄弱振型。对于温度变化明显的安装区域，还应考虑不同材料热膨胀带来的附加位移，孔位配合和支臂柔性需要留有合理余量。

　　三维建模时，可先以接口孔位和安装边界建立骨架曲线，再沿主要承力方向生成支臂实体；耳片区域按紧固件尺寸建立基础几何，中间段通过抽壳、拓扑削减或管状截面构建空心结构。所有减重孔边缘、支臂汇合处和耳片根部都应设置圆角过渡，网格细化时重点覆盖孔壁与交汇区。最终结构呈现出多耳连接、中空传力、材料向高应力区集中的特征，在满足销钉和螺栓装配的前提下，实现了支架质量的显著降低。
