无人机飞控CAN集线器模块结构

　　这套CAN HUB-12模块的三维结构，主要面向小型无人机航电系统中的总线扩展与信号中继场景。在多旋翼、复合翼以及K++、K3A这类飞行控制平台中，飞控、雷达、电源管理、定位模块和外设节点往往需要共用CAN总线；当机载设备数量增加、布线距离拉长时，单路CAN接口会面临接口不足、支线混乱、终端匹配不便等问题。该模块以集中集线方式把多路CAN通道汇集到一个独立盒体中，使航电舱内的总线拓扑更清晰，也便于现场检修和端口识别。

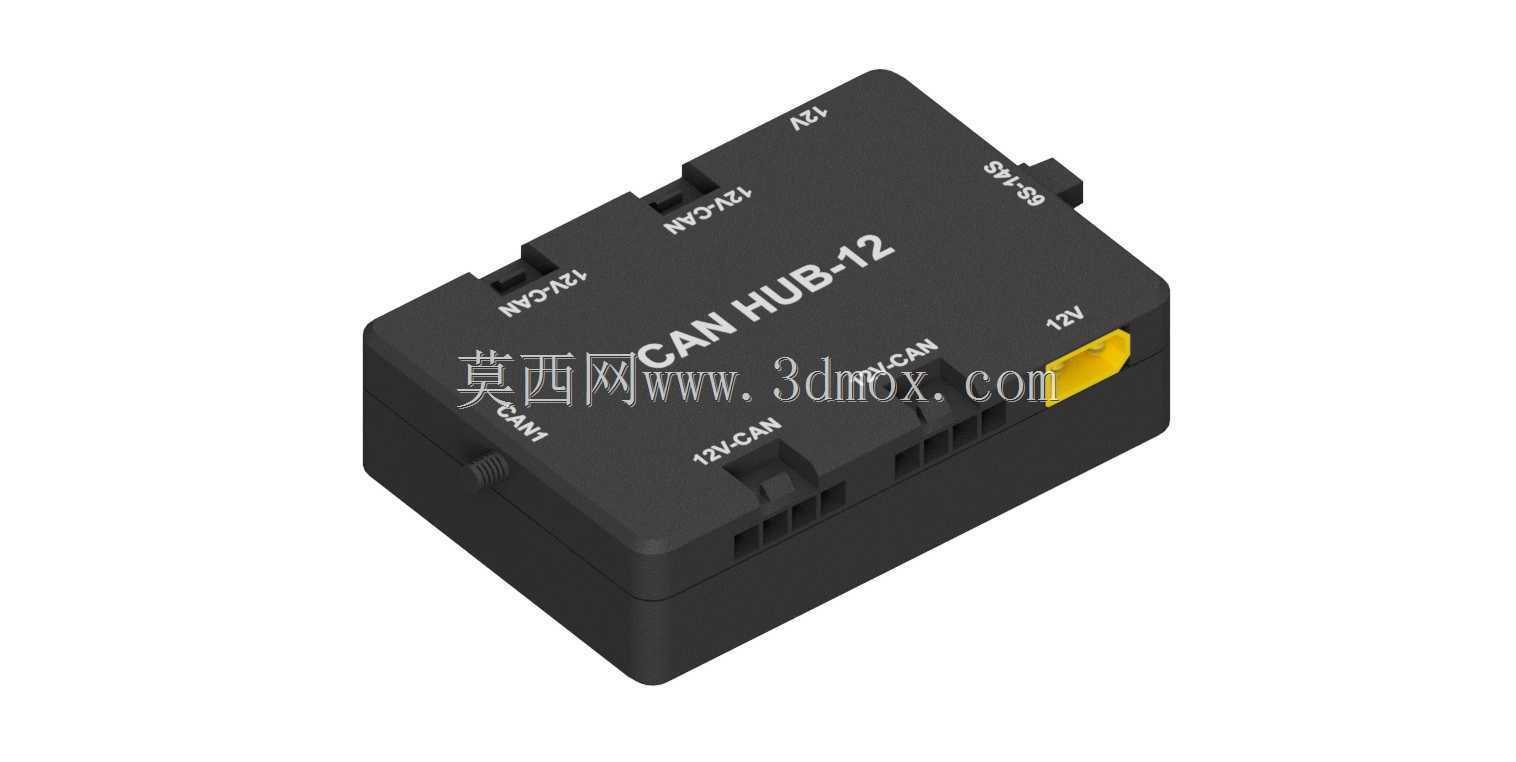

　　从实际用途看，它并不是简单的分线盒，而是承担CAN网络连接、端口扩展和物理承载的功能节点。模块本体采用黑色矩形盒式结构，外壳边角做了过渡处理，整体造型紧凑，适合安装在无人机机身内部设备仓、飞控安装板附近或雷达支臂的有限空间里。盒体表面清晰布置了多路CAN端口标识，包括CAN1、12V-CAN等通道字样，同时标注12V电源相关接口，能够帮助装配人员在线束密集的环境下快速区分信号通道与供电支路。侧面黄色接口形成明显视觉识别，可用于电源输入或关键外接端口，降低误插概率。

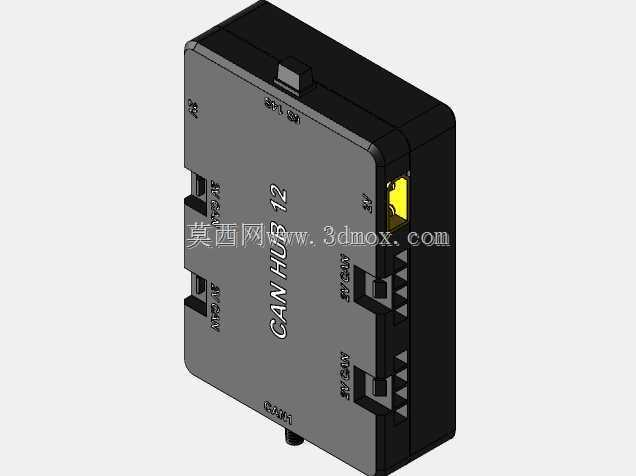

　　结构设计上，盒体采用上下壳扣合的思路，外壳壁厚均匀，边缘设置卡扣与螺钉固定位，既保证内部电路板拥有封闭防护空间，也控制了整体重量。对于无人机设备而言，重量和体积都是敏感参数，因此该模块没有采用大型工业导轨壳，而是选择轻量化薄壁壳体；外表面保留必要的加强筋和安装区域，使壳体在螺钉锁紧、连接器插拔和振动环境下不易变形。多个端口沿壳体两侧和端部排布，这种布局有利于线束从不同方向引出，减少单侧面线缆堆叠，也能让飞控、雷达、电源模块之间的走线更短。

　　安装边界方面，模型需要重点核对盒体长宽高、连接器突出长度以及线缆折弯半径。模块在舱内布置时，不能只按壳体本体占位，还应在黄色接口、多路CAN插头外侧预留插拔空间；若设备仓壁板距离过近，插头装配后会形成干涉，维护时也难以拆卸。壳体底部可通过螺钉座、扎带孔或减震垫固定在安装板上，设计固定方案时应让模块主受力面贴合支撑面，避免悬空安装。无人机飞行过程中存在持续振动，端口处线束若直接受力，容易引起焊点疲劳或接触不良，因此在三维布局阶段应同步规划线缆固定点，让插头附近线束有松弛段和约束点。

　　建模时，外壳的分型线、端口开窗、标签凹凸位置和内部电路板限位柱都需要准确表达。端口开窗与连接器外形之间应保留合理间隙，间隙过小会造成装配顶死，过大则影响防护和定位。壳体内侧的立柱、筋位和卡扣决定了PCB的安装高度，若电路板上元件较高，还要核对电容、连接器、端子与壳体内壁的安全距离。对于需要做热设计的场景，虽然CAN集线模块功耗不高，但在密闭航电仓内仍应避免紧贴大功率电调或电源模块，防止环境热量叠加。

　　在系统集成中，该模块适合作为飞控与多个CAN设备之间的中间连接节点。雷达控制、飞行状态采集、电源监测等设备通过独立通道接入后，线束不再全部堆挤在飞控主接口上，排查故障时可以按端口逐路断开。结构工程师在整机布置时，可把它放在飞控与雷达之间的中间位置，使主干总线短、分支线整齐；电气工程师则可依据端口标识规划终端电阻和供电支路。三维模型把壳体、接口、标识和安装特征完整呈现，可直接用于无人机航电舱干涉检查、线束走向验证、安装板开孔以及装配工艺评审。
