星载超轻型遮阳帆展开机构结构设计

　　这套结构面向深空探测中的遮光与观测任务，核心对象是一枚可收拢、可展开的大型星载遮阳帆。它不是普通地面遮阳装置，而是随航天器入轨后在空间环境中工作的薄壁大尺度结构，主要作用是在望远镜或敏感器前方形成遮挡面，抑制恒星直射光、杂散光和热辐射对观测链路的干扰，为高对比度天文观测提供稳定的阴影区。

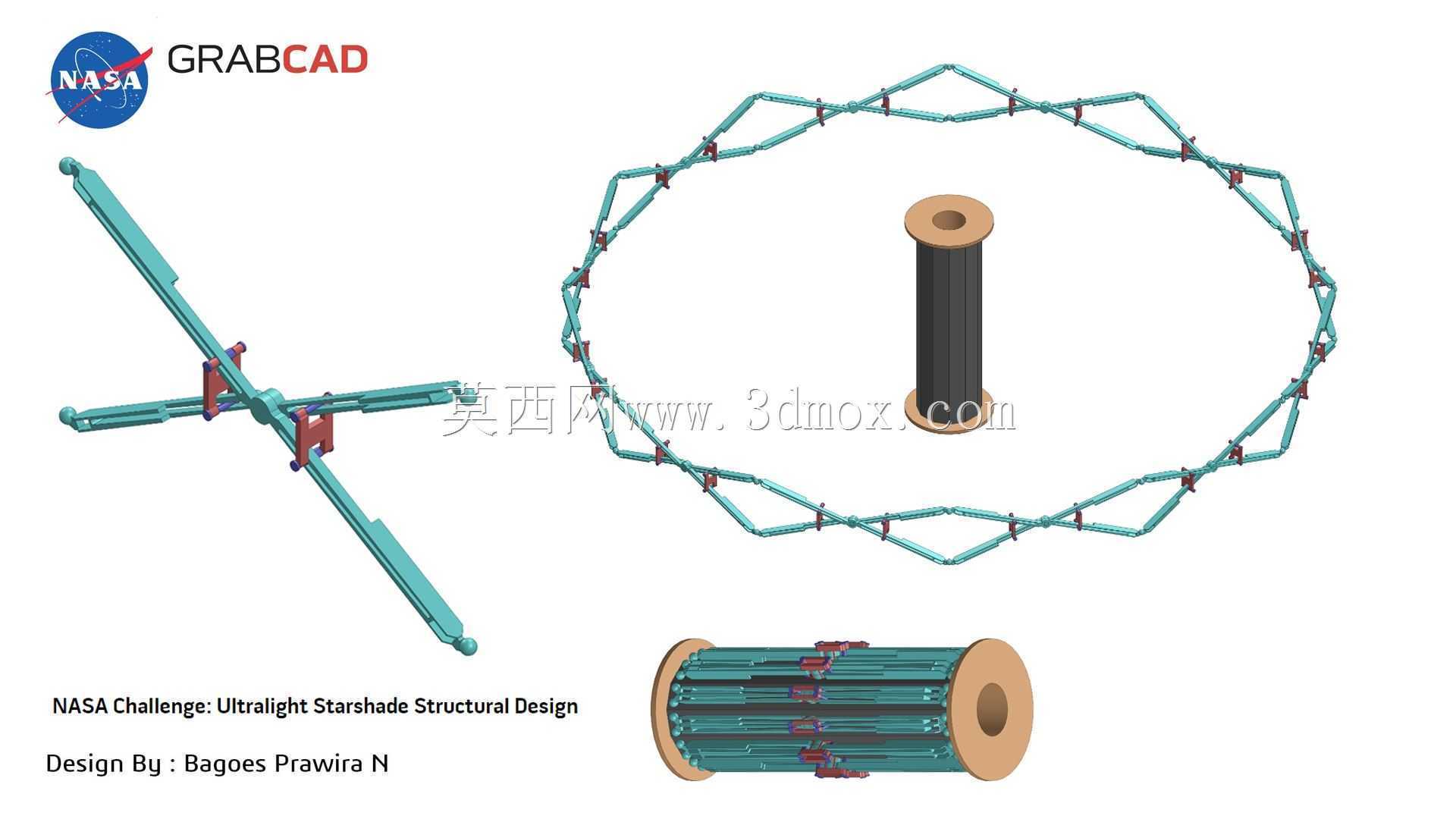

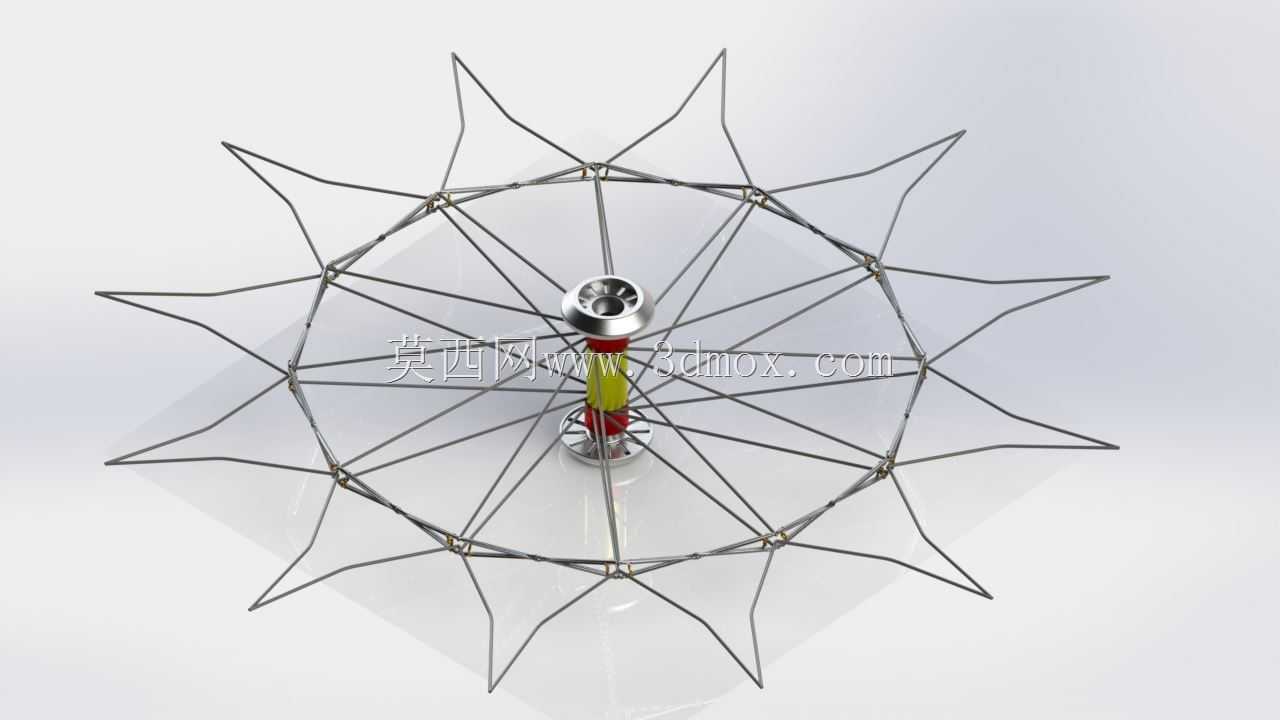

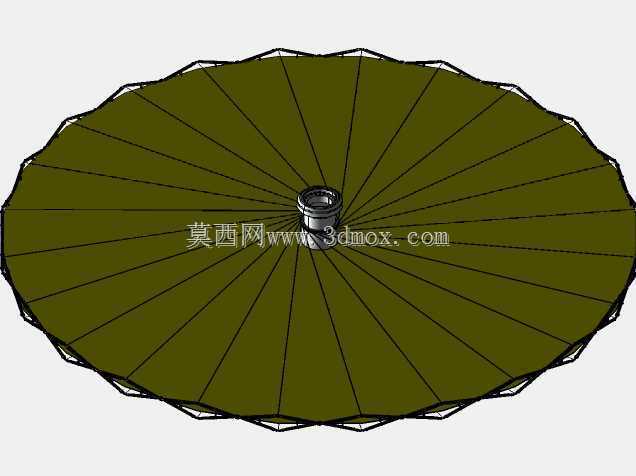

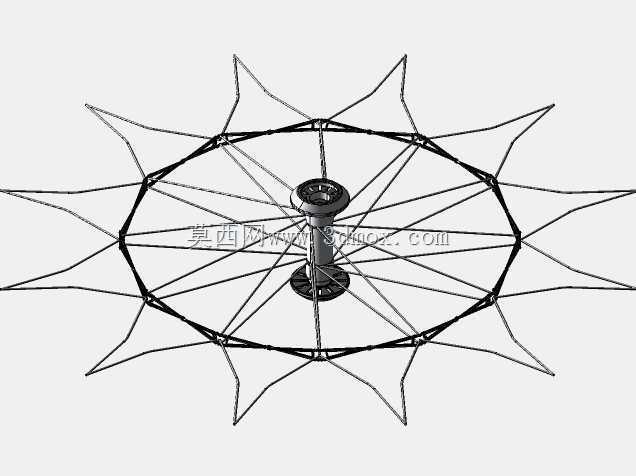

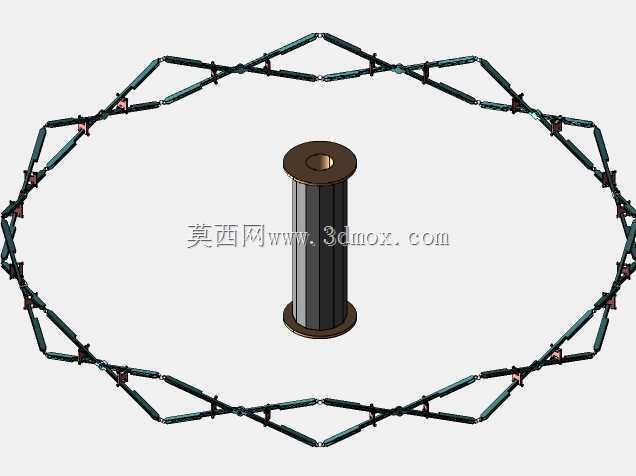

　　从总体布置看，产品由中心收纳筒、帆面支撑骨架、辐射状张紧构件、展开连杆、铰链、连杆支撑、螺杆齿轮驱动组件和薄膜遮阳屏组成。发射阶段，帆面与支撑骨架围绕中心模块折叠收纳，外轮廓被压缩在较小的筒状包络内，以适应运载火箭整流罩对载荷尺寸和质心位置的限制。入轨后，中心模块释放约束，展开机构沿预定轨迹动作，多根支撑臂从收拢位置向外摆开，最终把圆形薄膜帆面拉成低褶皱、面形稳定的遮光屏。

　　设计思路上，难点并不只是“把一块布打开”，而是要在极小收纳体积、极轻质量和较大展开直径之间取得平衡。帆面属于大柔性构件，若支撑刚度不足，展开后会在热梯度、微流星扰动或航天器姿态机动下产生低频振动；若支撑臂做得过重，又会直接增加发射成本，并削弱整星有效载荷能力。因此结构采用中心承力筒与外置展开臂组合的方式：中心区域负责收纳、连接和驱动，外部骨架负责形面维持，薄膜边缘通过张接点把载荷传递到骨架，使薄膜主要承受面内拉力，避免局部松弛造成光学遮挡性能下降。

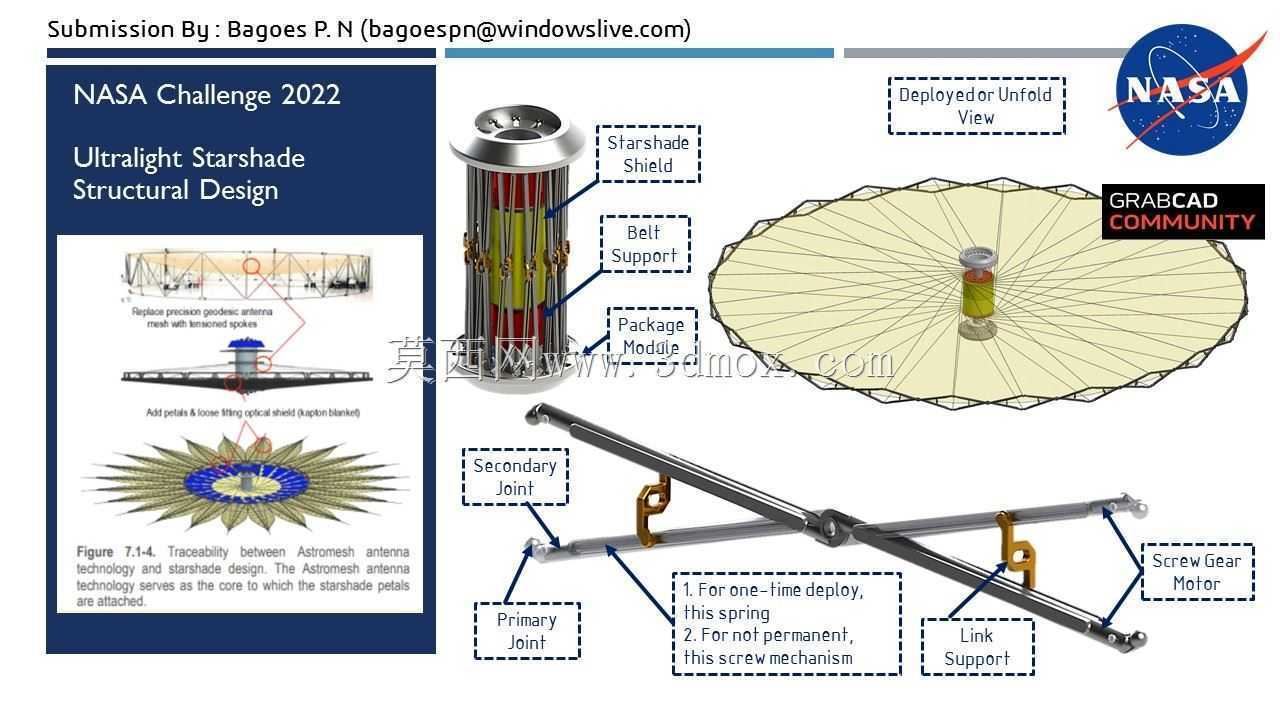

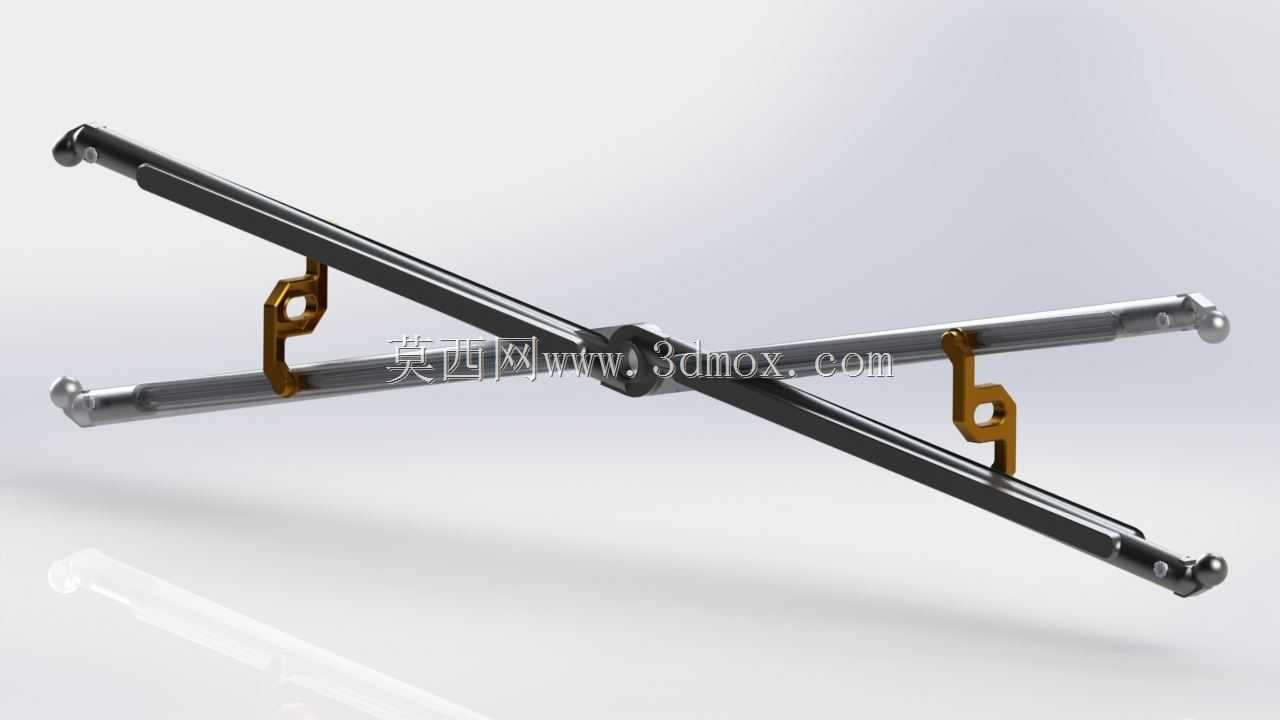

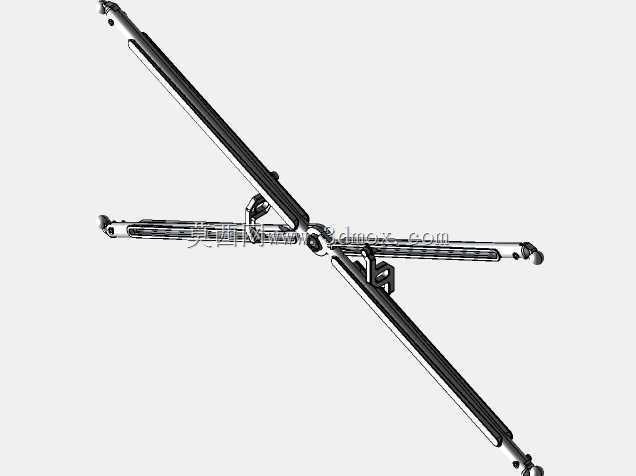

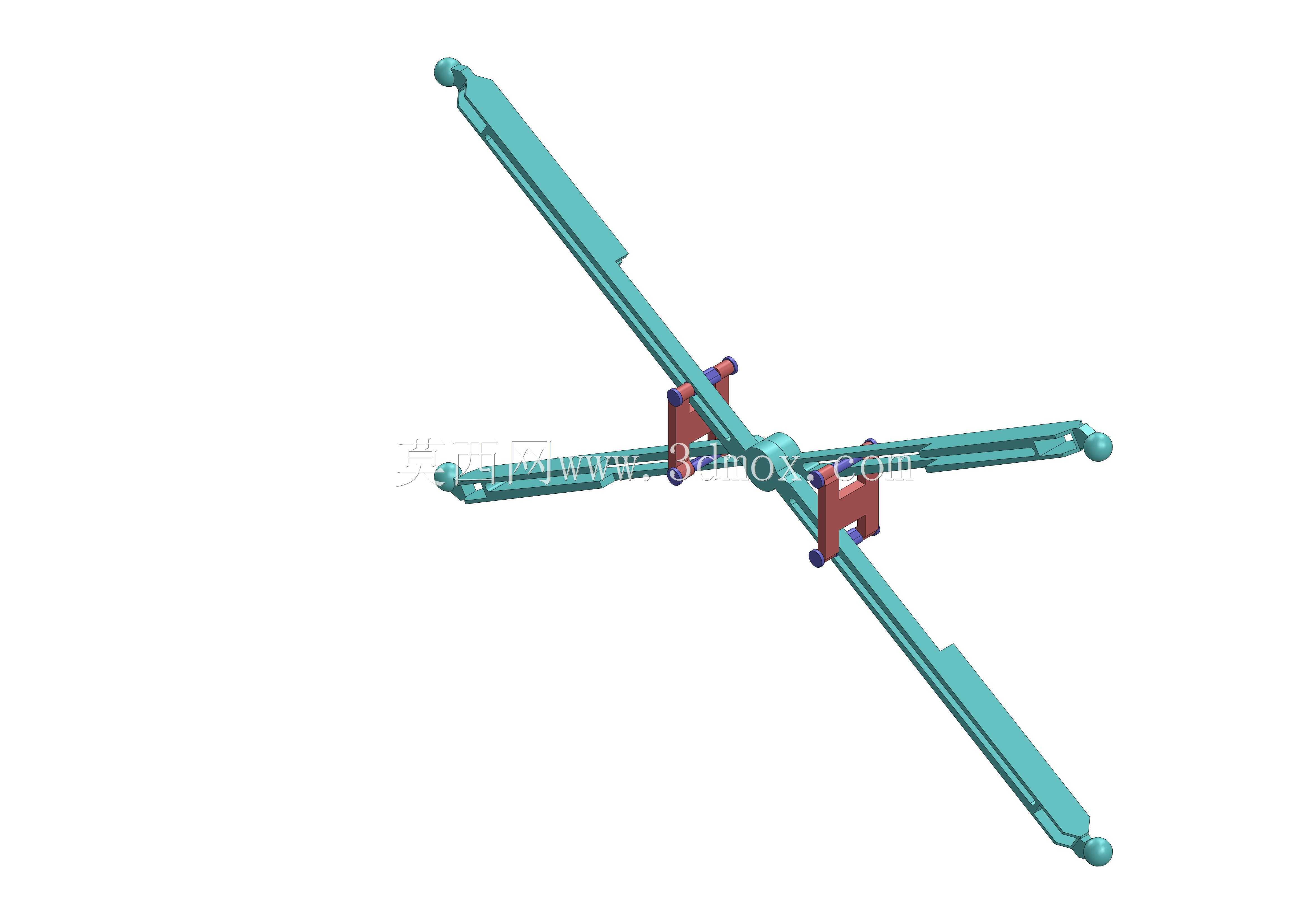

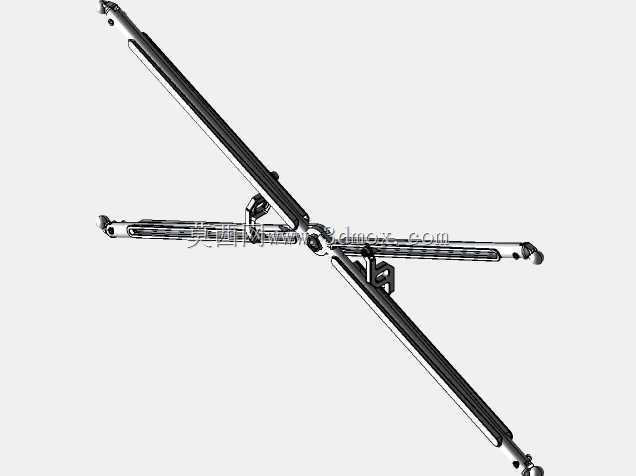

　　展开机构采用一次到位的任务逻辑。弹簧提供初始展开动力，使铰链和连杆在释放后具有确定的运动趋势；螺杆齿轮电机则参与展开过程的控制与末端锁定，降低冲击载荷。机构中设置了主关节和次级关节，主关节承担支撑臂从收拢到展开的大角度转动，次级关节用于补偿杆件之间的位置关系和装配偏差。连杆支撑在展开末段形成稳定三角形传力路径，把帆面边缘拉力转化为关节和中心筒可承受的弯矩与轴力。这种布置避免了单纯依靠电机扭矩维持形态的问题，展开完成后结构可通过机械限位和几何自锁保持姿态。

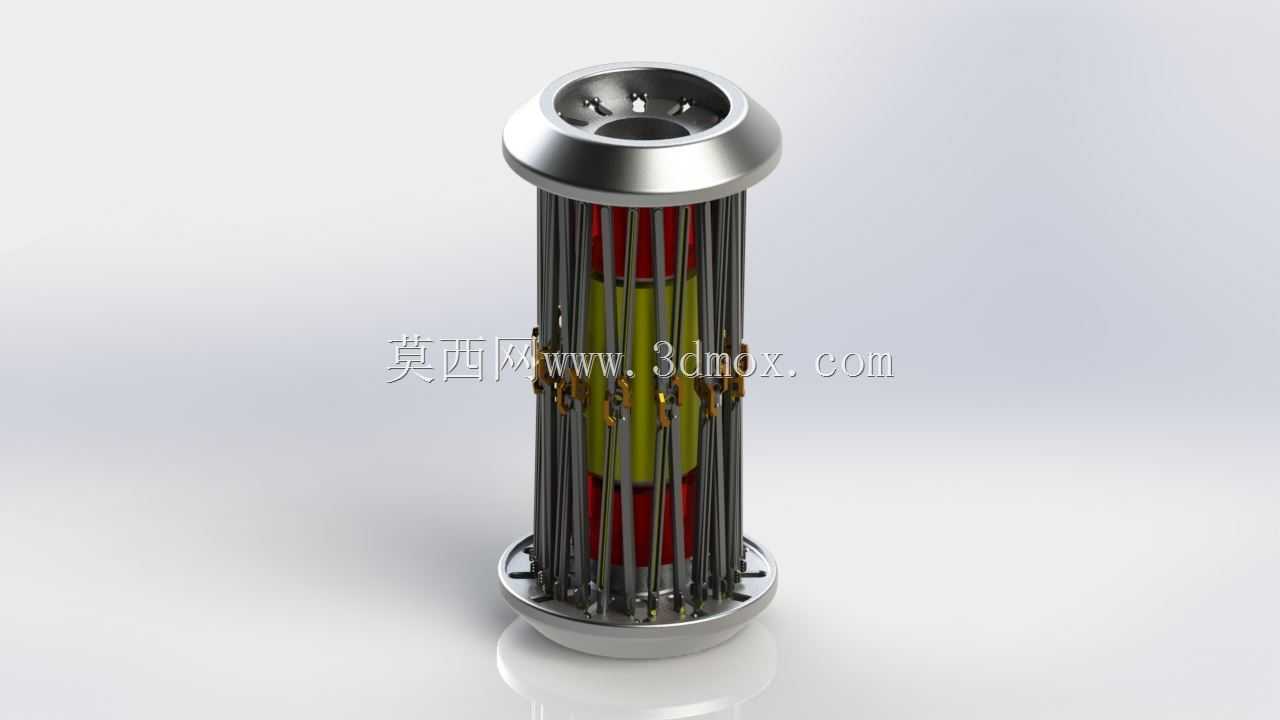

　　中心收纳筒内部需要兼顾器件封装与展开路径。封装模块位于筒内，周围布置导向、支撑和连接接口；遮阳屏在收拢时以折叠方式环绕中心轴线，层间不能发生干涉，也不能在振动环境中产生异常摩擦。支撑骨架的杆件截面不宜按地面设备经验简单放大，因为空间结构更关注单位质量刚度。杆件通常采用细长薄壁形式，在三维建模时需要重点检查收拢状态下的最小间距、展开过程中的扫掠空间，以及关节转动极限位置是否存在卡滞。

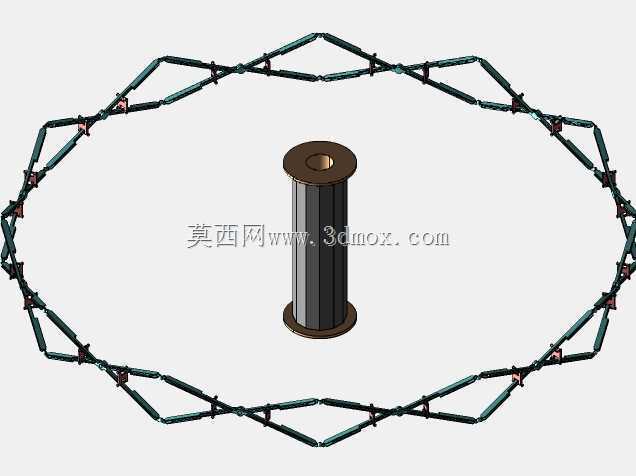

　　外形边界可分为折叠包络和工作包络两类。折叠包络以中心筒直径和高度为主要约束，外部杆件需完全落在运载适配器允许的安装范围内；工作包络则以帆面展开直径为主要尺寸，帆面中心与航天器观测轴之间保持确定距离。该距离决定了阴影锥的有效范围，过短会降低遮光效率，过长则增加支撑臂弯矩和热变形影响。结构设计时需要把帆面直径、中心筒直径、支撑臂长度、关节高度和安装法兰位置统一校核，确保展开后帆面与有效载荷之间没有视线遮挡冲突。

　　在实际工程应用中，这类遮阳帆可服务于系外行星观测、日冕观测、红外天文望远镜以及部分需要强热控隔离的空间平台。它的功能特性集中体现在三个方面：其一，大面积薄膜以很低面密度形成遮光面；其二，可展开骨架把发射状态的小体积转化为轨道状态的大口径；其三，中心驱动与关节连杆协同工作，使展开过程具有可预测的运动顺序。建模时应分别建立收拢、半展开和完全展开三种位置状态，检查杆件在不同角度下的干涉情况，尤其关注螺钉、电机、铰链耳片和张紧绳连接处的局部空间。

　　安装接口方面，中心模块底部需要与航天器平台或载荷支架形成机械连接，接口面要传递发射阶段的惯性载荷以及在轨展开时的反作用力。关节处不能只关注运动自由度，还要预留润滑、限位和装配公差位置；帆膜边缘的连接点应均匀分布，避免单点拉力过大导致薄膜撕裂。对于热环境，向阳侧和背阴侧温差会引起杆件伸缩，支撑结构应允许微量热变形，同时保证帆面整体轮廓不偏离设计阴影区。

　　从结构细化角度看，螺杆齿轮电机适合提供低速、可控的直线或旋转动作，但在空间任务中必须考虑真空环境下的润滑、冷焊和热致卡滞风险。弹簧作为一次性展开能源，结构简单、响应直接，却需要严格控制预紧力和释放冲击。主关节与次级关节的销轴同轴度、耳片开口宽度、连杆端部间隙，都会影响展开顺畅性。三维装配中应把这些小尺寸接口与大尺度帆面放在同一基准下校核，不能只做外观造型。

　　总体而言，该模型完整表达了超轻型遮阳帆从收纳到部署的机械原理：中心筒承载核心模块，折叠帆膜占用最小发射空间，展开臂通过关节和连杆形成大直径支撑环，弹簧与螺杆驱动机构协同完成释放，张紧后的薄膜在轨道上承担遮光和热隔离功能。对结构设计人员而言，其参考价值在于大柔性帆面与刚性展开机构的耦合设计、轻量化骨架的传力路径规划，以及折叠包络与工作包络之间的空间转换。
