流线型概念无人机机身翼身融合结构

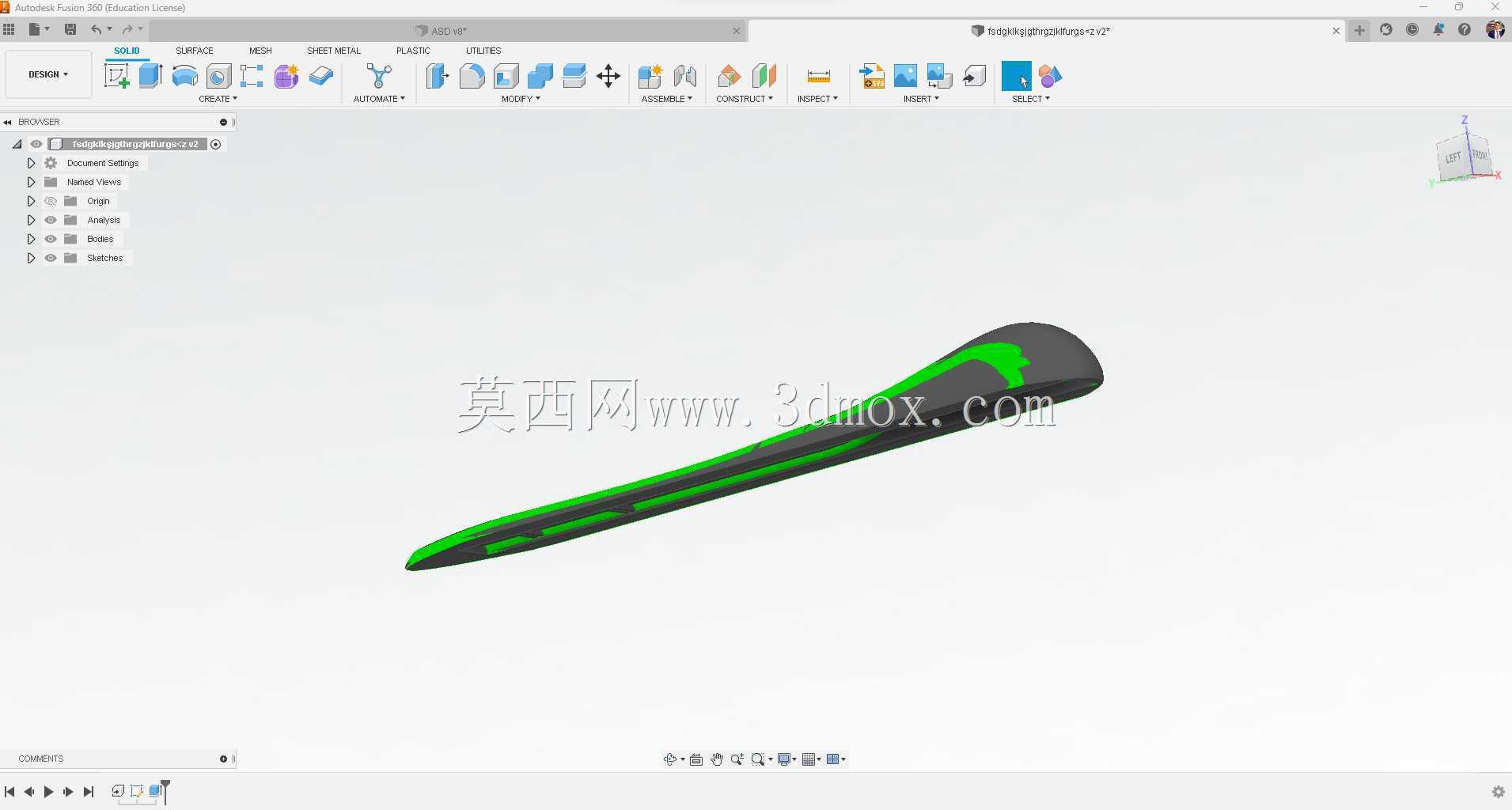

　　这套机身结构走的是翼身融合的思路，整条机身从机头到机尾没有明显的机翼与机身分界，上表面是一条连续抬升再平缓收束的曲面，下表面则相对平直，形成天然的升力体剖面。做这类构型时，最花时间的不是把曲面拉出来，而是控制曲面的曲率连续性——机头驻点附近曲率半径最小，往后逐渐放大，到中段翼身过渡区再缓慢收窄，整条G2连续的控制线如果出现局部拐点，渲染时反光带就会断，实际风洞里也会诱发提前转捩。

　　从用途上看，这种低阻长航时机身适合用在长航时巡线、边境巡查、地形测绘这类对续航敏感的场景。机身内部容积被翼身融合段充分利用，电池或油箱可以沿展向铺在最厚的翼型区域，重心配平窗口比传统筒身+机翼的布局宽得多。筒身布局里所有设备都挤在一根圆管里，设备高度受直径限制，而融合体中段厚度大，飞控、惯导、数据链、电源模块可以分层叠放，检修口开在下表面平直段，开口不破坏上表面的气动面。

　　设计推进时先定的是几个硬边界：机头要留出任务载荷的安装锥段，这里通常装光电吊舱或前视相机，锥角不能太尖，否则吊舱视场会被机身遮挡；中段最厚处要容纳电池组与承力框，翼型最大厚度位置刻意放在弦长30%~35%之间，既保证内部净高，又不让最大厚度点过于靠后导致俯仰配平困难；机尾收束段要给推进系统留出安装面，电动构型在这里装电机座与螺旋桨间隙，涵道构型则要保证涵道内壁与机身外表面之间有足够的隔框宽度。

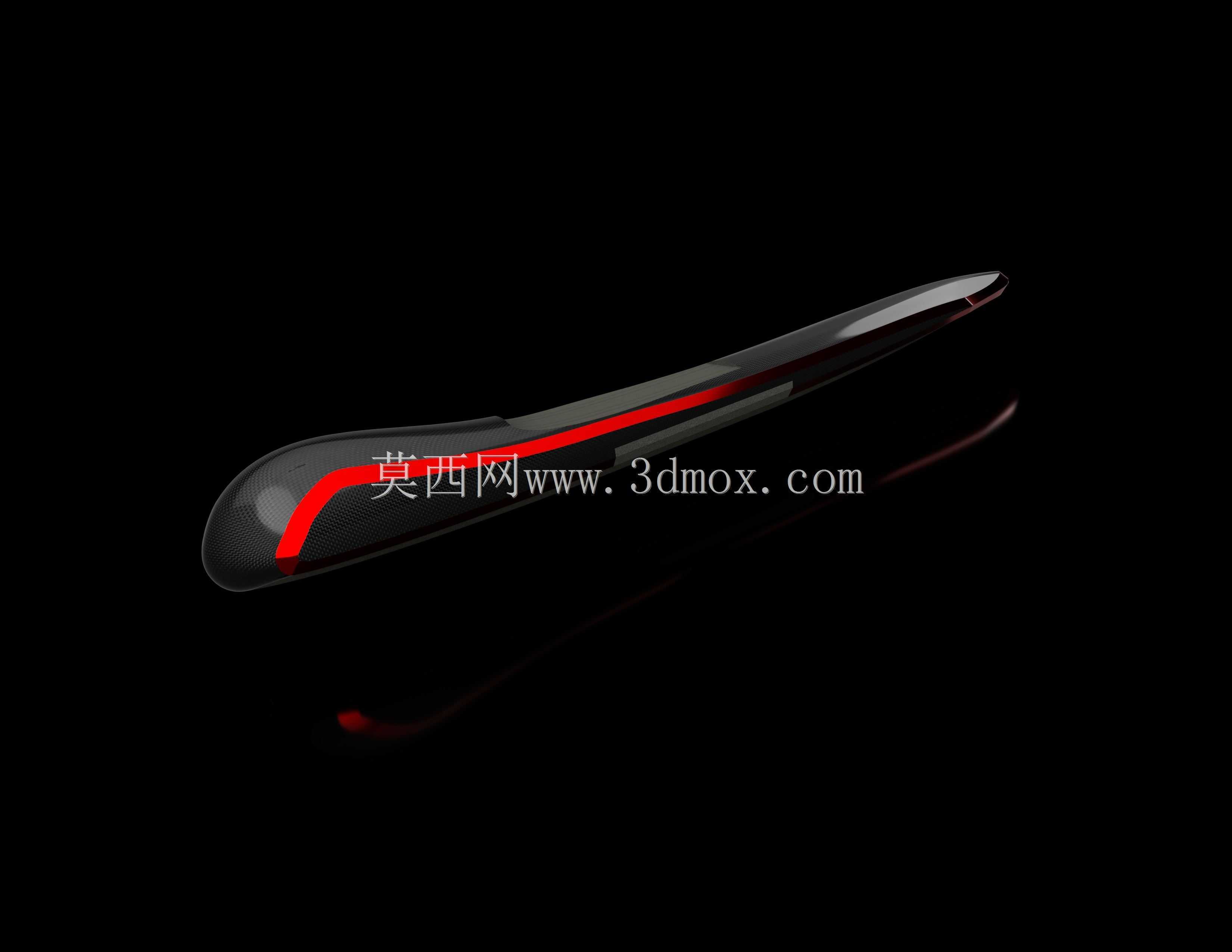

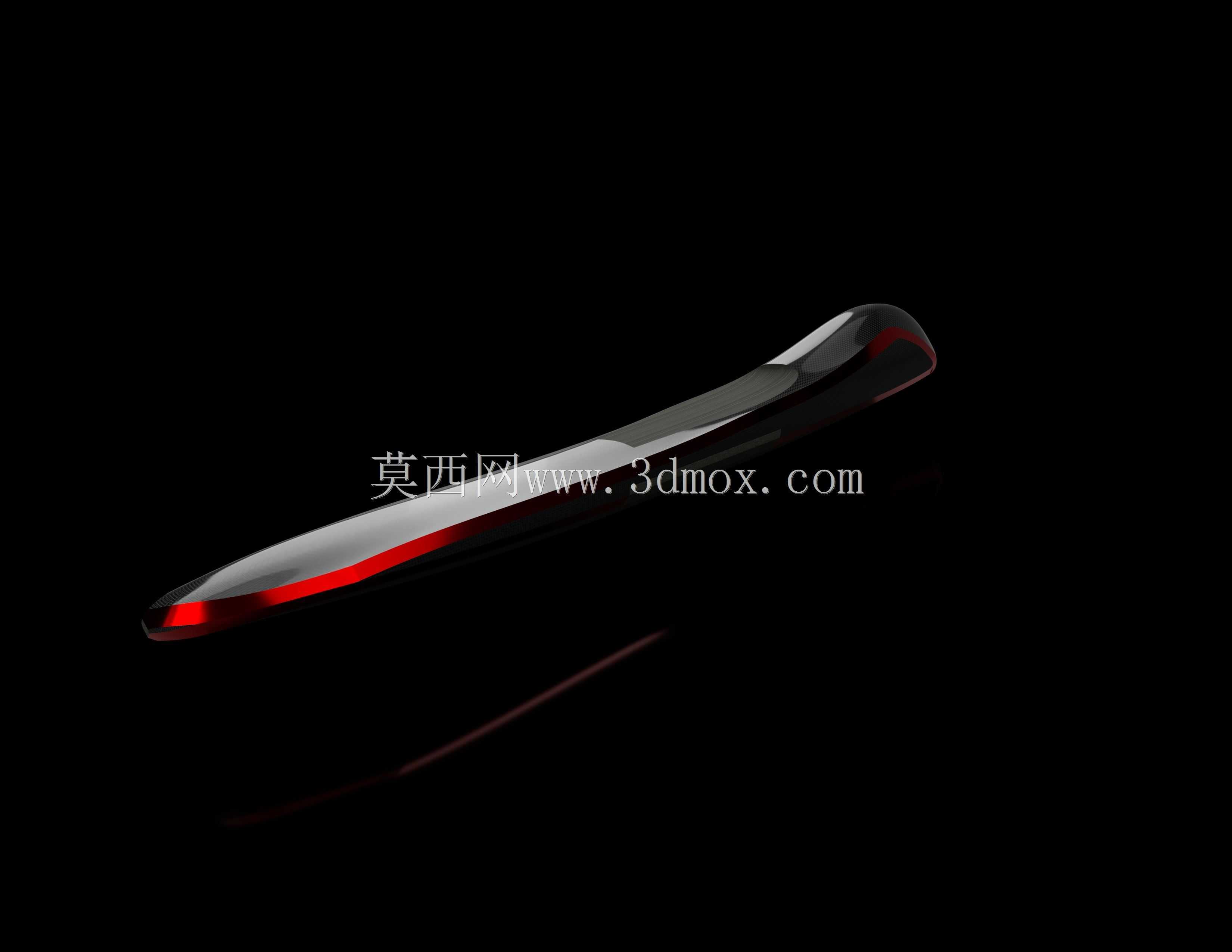

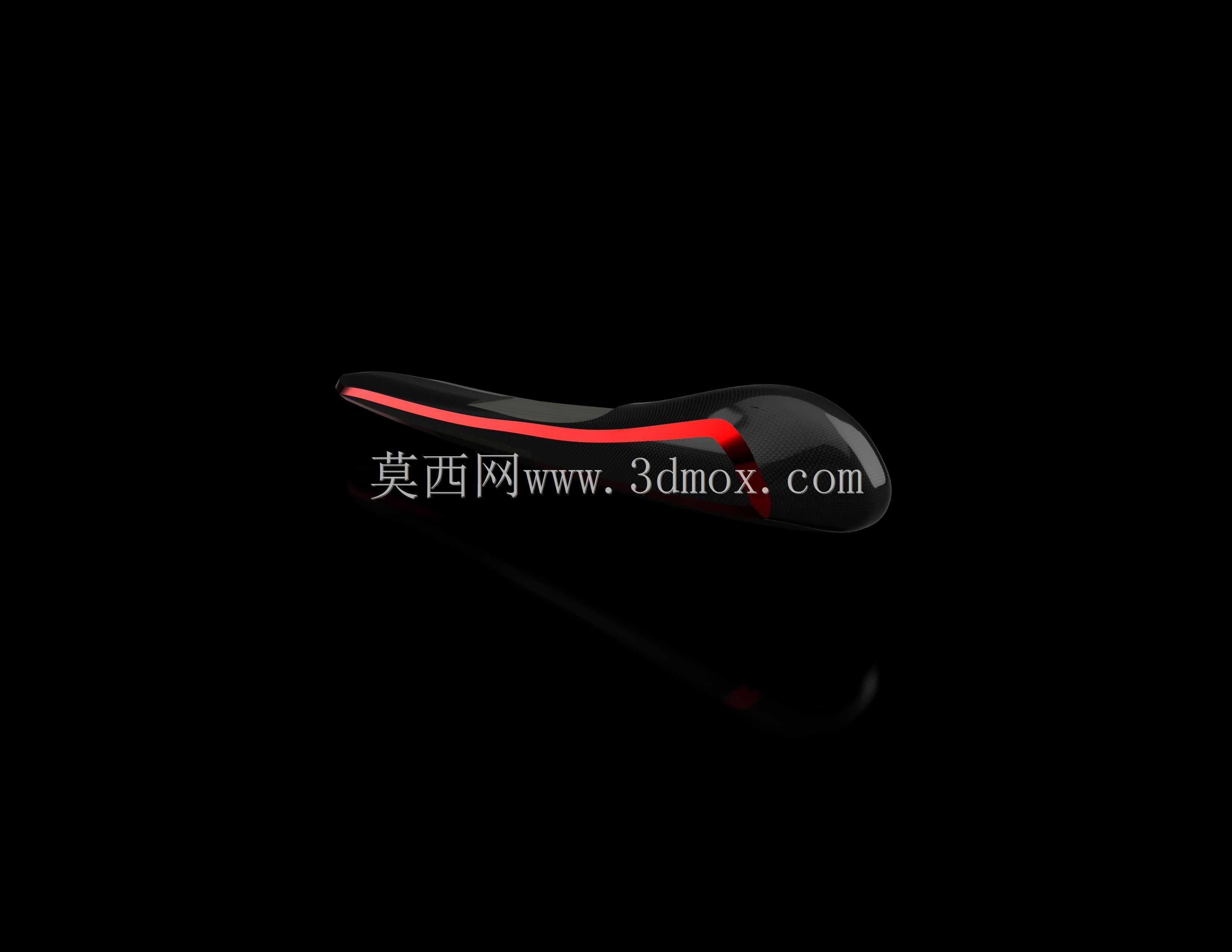

　　外形控制上，机身侧面那条红色饰条对应的其实是上下曲面的分模线位置，真实开模或做复材蒙皮时，这条线就是上下模具的分型面，必须落在曲面斜率最接近垂直脱模方向的位置，否则模具会倒扣。模型里把这条分模线做成内凹的装饰缝，既掩盖了实际工艺里不可避免的合模痕迹，又在视觉上拉长了机身的侧向线条。

　　安装边界方面，机身上表面预留了数个平整区域，用于贴装GPS天线、数传天线与空速管，这些天线要求上方无金属遮挡，融合体上表面连续无遮挡正好满足；下表面平直段除了检修口，还预留了任务挂点，挂点位置选在重心附近，挂载投放后不会引起明显的重心偏移。机身两侧后段预留了副翼或襟副翼的舵面安装缝，舵机埋在翼型内部，摇臂通过蒙皮开口驱动舵面，开口处用整流胶带封堵。

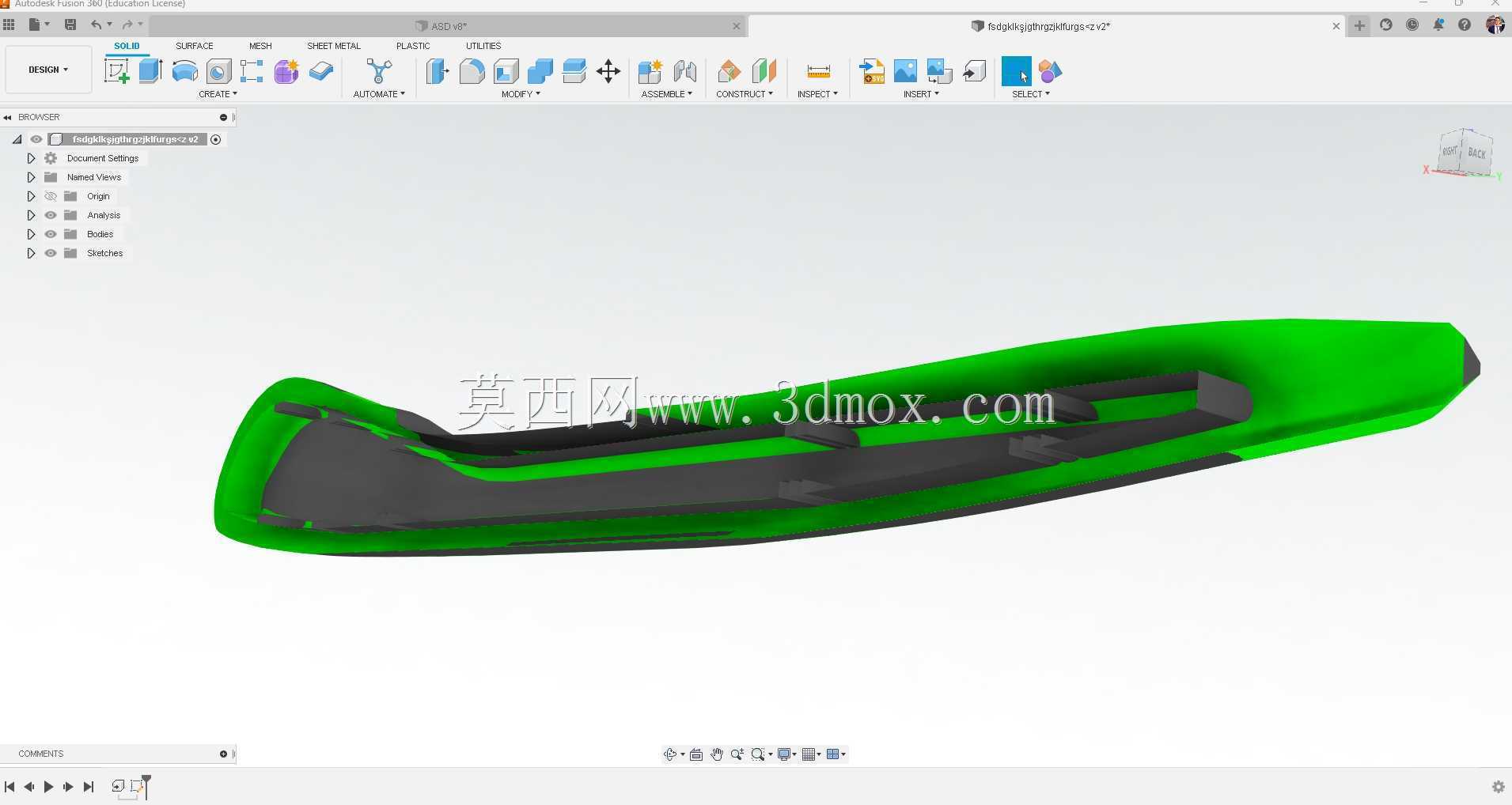

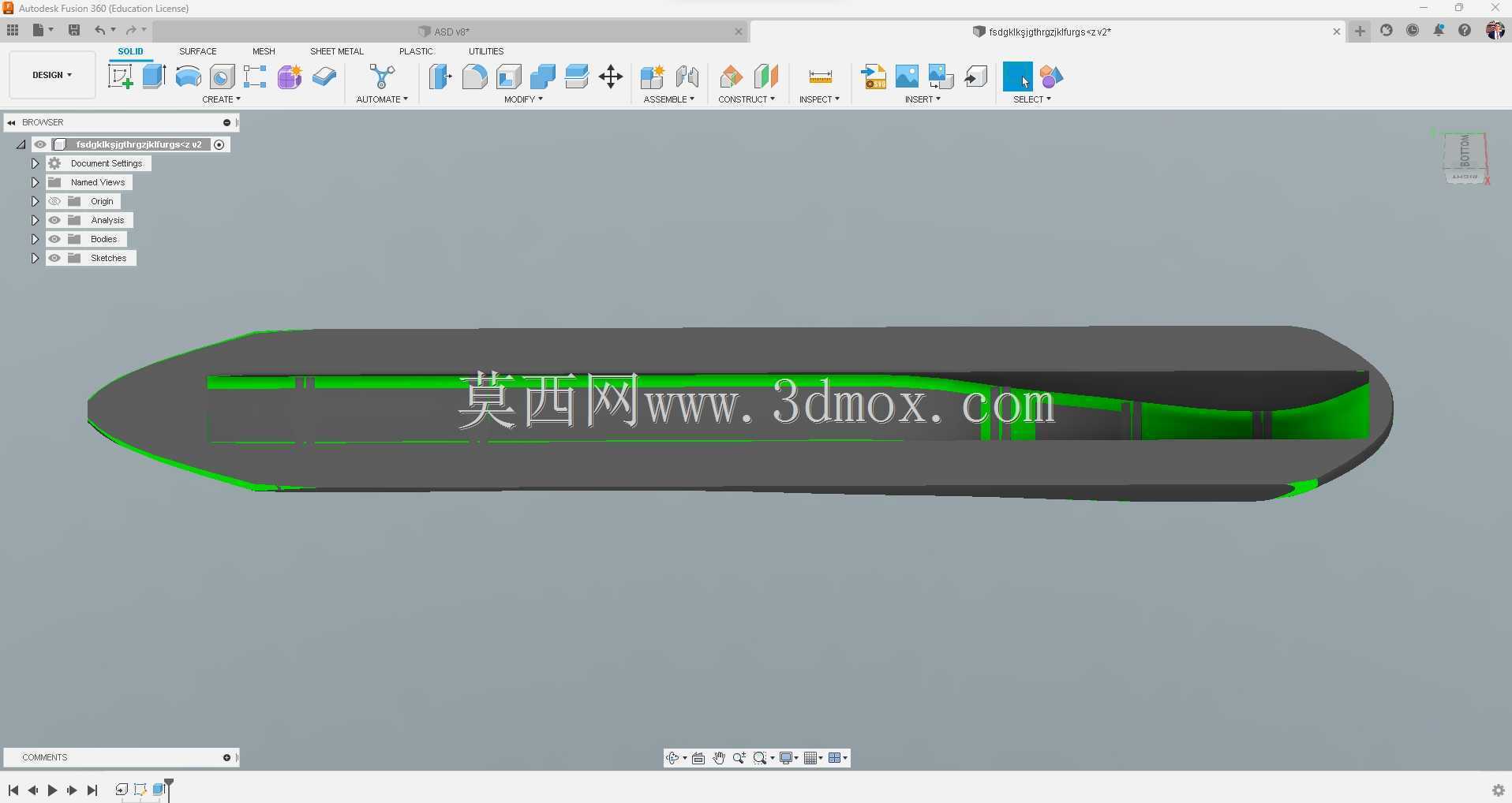

　　结构承力上，这类概念件在工程化阶段通常会沿弦向布置3~4个主承力框，框之间用纵梁串联，蒙皮采用夹芯结构承受剪流。建模时主框的位置要和内部设备的隔板对齐，一框两用，既传力又当设备安装板。机头锥段单独做成可拆卸件，方便更换不同的任务载荷，对接面用一圈快卸螺钉压紧，定位靠两个锥销保证重复安装精度。

　　整机的地面操作边界也要在机身阶段就考虑进去：机腹最低点要留出起落架或弹射滑车的接口高度，尾撑不能在着陆擦地时先触地，机头锥上仰角要保证弹射起飞时螺旋桨或涵道不碰发射架。这些约束在纯外观概念阶段容易被忽略，但转到详细设计时都会反过来限制曲面的可调范围，因此在做概念曲面时就把这些硬点以基准面的形式埋进模型里，后续迭代就不会推翻重来。
