航空机翼承力骨架桁架结构

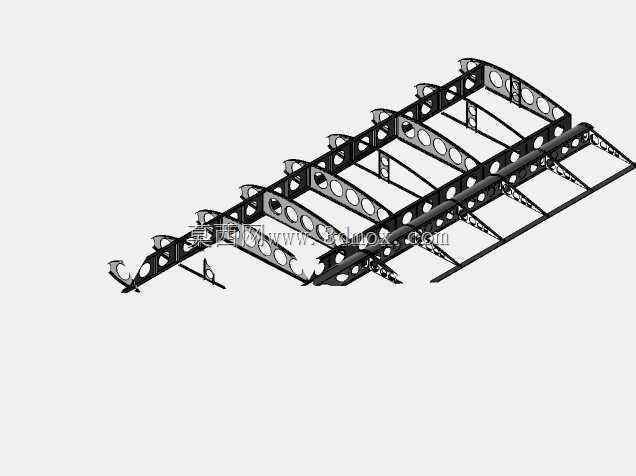

　　这套结构呈现的是一段典型的航空机翼承力骨架，属于飞行器机翼内部的主承力框架体系。从三维形态上看，整体为狭长的扁平桁架布局，沿展向延伸，由多根纵向翼梁、横向布置的翼肋以及斜向支撑杆件组合而成，构成一个空间受力的盒段结构。

　　在实际飞行器中，这类骨架承担着将气动升力从蒙皮传递到机身接头的核心任务。机翼在飞行过程中承受分布的气动载荷，蒙皮把气动力传给翼肋，翼肋再将载荷汇集到翼梁上，翼梁沿展向把弯矩和剪力逐级传递，最终通过根部接头传入机身。因此骨架的布置逻辑直接决定了机翼的刚度分布、颤振特性以及疲劳寿命。

　　从设计思路上看，模型中翼肋采用了大量开孔的腹板形式，这是航空结构减重的典型手法。肋板上规律分布的圆形与异形减重孔，在保留缘条和腹板承力路径的前提下，尽可能切除不受力或低应力区域的材料，从而降低结构重量。翼梁则采用上下缘条配合腹板的构型，缘条主要承受弯曲引起的拉压轴力，腹板承担剪力，这种分工明确的受力方式是金属机翼盒段的经典做法。

　　斜向支撑杆件在骨架中起到增强抗扭刚度的作用。机翼除了承受弯曲，还会因气动压心与刚心不重合而产生扭矩，单靠梁和肋难以高效抵抗扭转变形，加入斜撑或形成三角桁架后，结构的扭转固有频率得以提高，有助于把颤振临界速度推到飞行包线之外。节点处可以看到杆件与梁、肋之间通过接头或贴合面连接，这些连接区域往往是应力集中和疲劳裂纹的高发位置，建模时需要特别注意圆角过渡和紧固件孔位的表达。

　　外形尺寸方面，该骨架沿展向长度较大，弦向宽度从根部向梢部逐渐收窄，符合机翼平面形状的梯形变化规律。翼肋的间距并非完全均匀，靠近根部区域弯矩大，肋距通常更密以提高局部稳定性；靠近外段载荷减小，肋距可适当放宽。安装边界上，骨架一端对应机翼根部，需要预留与机身中央翼或对接接头相连的接口面，另一端为翼梢，结构高度逐步降低。蒙皮通过铆钉或螺栓沿翼肋缘条和翼梁缘条铺设，因此骨架外缘的型面必须严格符合机翼气动外形，三维建模时通常先建立翼型曲面，再向内偏析得到肋的外形轮廓。

　　在工程应用场景中，这类骨架既可以用于轻型飞机、无人机的金属机翼结构设计，也可以作为复合材料机翼的内部支撑参考。对于结构设计人员，模型清晰展示了梁、肋、撑杆三者的空间装配关系，可用于校核干涉、规划紧固件排布以及评估维护口盖的开敞性。对于选型和教学场景，它直观呈现了传力路径：升力—蒙皮—翼肋—翼梁—根部接头，帮助理解桁架式与盒段式机翼的区别。

　　建模过程中需要重点处理的细节包括：翼肋减重孔边缘的倒角，避免应力集中系数过高；梁缘条与肋缘条相交处的贴合，保证装配时面接触而非线接触；斜撑杆两端的接头形式，决定了其是铰接还是刚接，进而影响整体刚度矩阵。若后续要做有限元分析，这套几何可以作为前处理基础，在梁杆位置抽取梁单元、在腹板位置划分壳单元，节点连接处设置刚性单元或紧固件单元，从而快速得到弯矩、剪力、扭矩沿展向的分布曲线。

　　整体而言，该骨架结构在满足承力要求的同时兼顾了减重与工艺可达性，是航空机翼结构中力学效率与制造可行性平衡的代表性构型。
