大展弦比固定翼滑翔飞行器结构造型

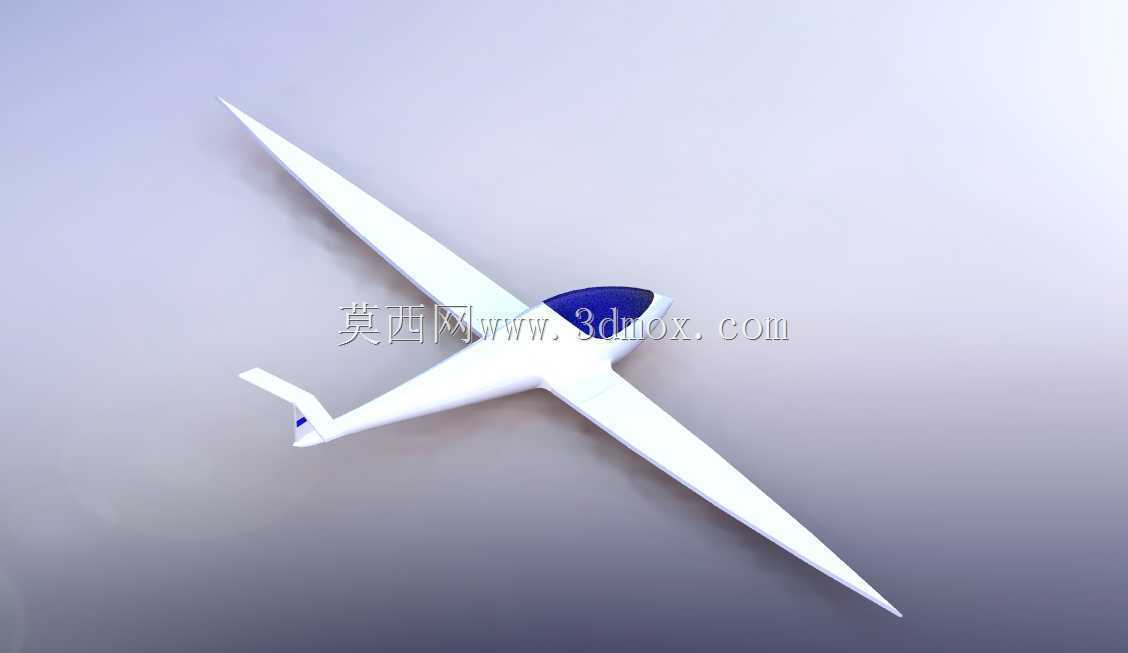

　　该作品呈现的是一架无动力滑翔机的整机三维结构，整体采用大展弦比平直机翼、细长流线机身和常规尾翼布局，主要面向航空科普、航模方案验证、低速气动外形讨论以及轻型飞行器结构教学等场景。与依靠发动机持续推进的飞行器不同，滑翔机更强调对上升气流、重力势能和机翼升力的利用，因此在造型上需要尽量降低诱导阻力和摩擦阻力，同时保证机翼具备足够的展向效率与结构刚度。

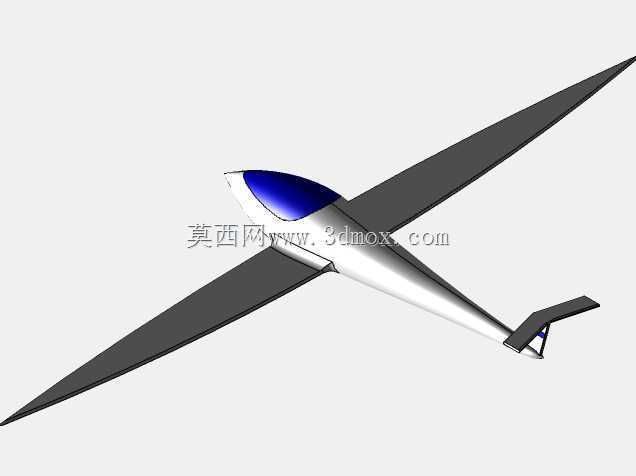

　　从外形布置看，机翼位于机身背部附近，左右翼面沿展向大幅延伸，翼尖逐渐收窄，形成细长而简洁的平面轮廓。大展弦比设计能够在低速飞行时减小诱导阻力，使滑翔比得到提升，这也是滑翔类飞行器区别于高速机动飞机的重要特征。机翼根部与机身过渡区域需要重点处理，模型中通过平滑曲面连接翼身结合处，避免出现突兀折角。实际工程中，该区域不仅承受升力传递带来的弯曲和扭转载荷，还会影响局部气流附着，若过渡不顺，容易在根部产生干扰阻力或局部分离。

　　机身部分采用细长纺锤形剖面，机头区域设置深色座舱罩造型，曲面从机头向尾部连续收束。这样的轮廓有利于降低迎面阻力，并为飞行员、配重、航模设备或任务载荷预留内部空间。对于真实滑翔机而言，机身内部通常需要安排座椅、操纵机构、起落装置、配重位置以及航电设备；对于缩比航模而言，则可能布置电池舱、接收机、舵机和牵引释放机构。虽然本模型重点表现外部造型，但机身截面的宽窄变化已经体现出内部容积与气动阻力之间的平衡：机头需要容纳座舱和设备，中段需要与机翼可靠连接，后段则逐步收缩以减小尾部阻力。

　　尾翼采用常规式布局，由垂直尾翼和水平尾翼组成，布置在机身末端。垂尾主要提供方向稳定与偏航控制，平尾则负责俯仰稳定和升降操纵。尾翼距离机翼较远，能够获得较长的力臂，在较小尾翼面积下提供足够的稳定力矩，这对减轻整机结构重量有实际意义。模型中尾翼线条简洁，尾撑段与机身后部连续过渡，适合在后续细化时加入方向舵、升降舵以及铰链缝隙。若用于航模加工，还可在此基础上拆分为固定翼面、活动舵面和舵机安装舱，使外观模型进一步转化为可制造、可装配的结构方案。

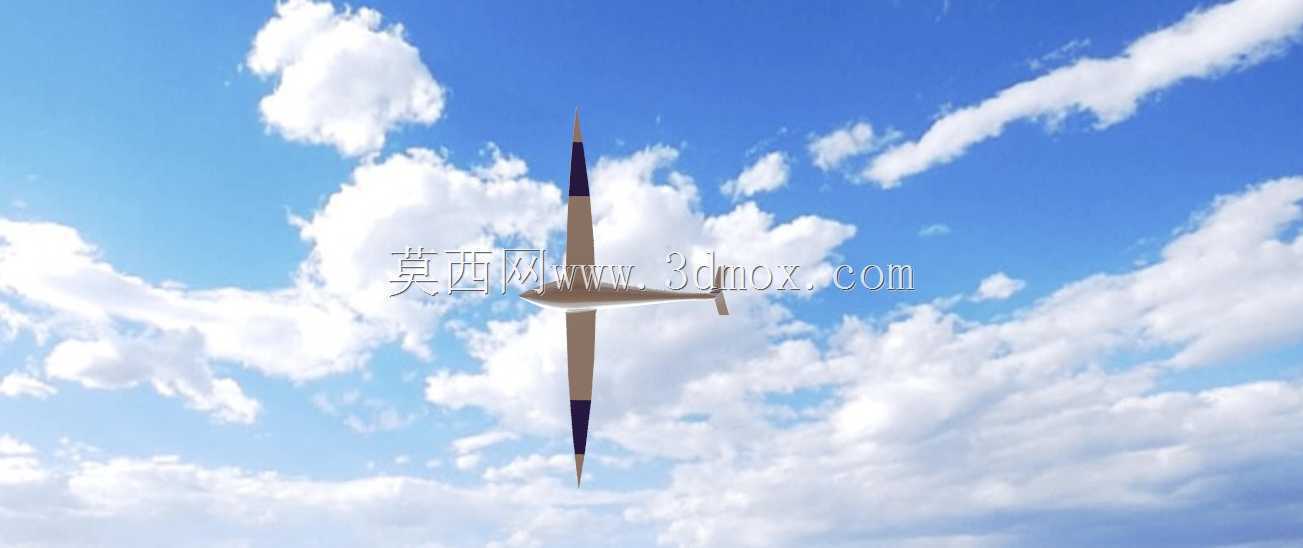

　　整机姿态表现为俯视斜向视角，能够清楚看到左右机翼的对称性和尾翼相对位置。对称面控制是飞行器建模中的关键环节，机翼后掠角、上反角、安装角以及尾翼同轴度都会影响飞行稳定性。以滑翔机常见设计思路分析，机翼可设置轻微上反，以提高横侧恢复能力；机翼安装角通常与平尾形成合理配平关系，使整机在无动力下滑状态下保持稳定姿态。若后续进行工程深化，需要在三维软件中建立基准平面，将半翼结构镜像后检查翼尖高度、翼弦长度和翼型相位，避免左右曲面不对称造成滚转力矩偏差。

　　在尺寸边界方面，这类造型的核心约束来自翼展、机身长度、尾翼跨度和机身最大截面。翼展决定滑翔效率，也对运输、存放和机翼抗弯结构提出要求；机身长度影响尾翼力臂和地面转向稳定性；机翼弦长则关系到翼面积、雷诺数和翼内舵机布置空间。设计时不能单纯追求翼展增大，因为翼展越长，机翼根部弯矩越高，对材料强度、翼梁布置和连接接头的要求也越高。若作为载人滑翔机，结构需要按严苛的航空载荷规范校核；若作为航模或展示模型，则可根据缩比比例选择泡沫、复合材料、轻木或3D打印壳体，并在翼梁、翼肋和蒙皮之间进行重量分配。

　　该模型的曲面构建适合采用翼型放样、机身多截面放样和尾翼独立成型后合并的方式。机翼可沿展向布置多个翼型控制截面，通过扭转角设置改善翼尖失速特性；机身可通过中心线骨架控制截面缩放，保证座舱罩、机翼接合区和尾段衔接光顺；座舱罩作为独立深色部件，应与机身表面保持连续贴合，便于后期赋予透明材料或单独装配。机翼前缘需要保持圆润连续，后缘则应收薄，以符合低速翼型的基本气动特征。

　　从应用价值看，该造型既可作为航空院校讲解滑翔原理、翼面布局和尾翼配平的可视化对象，也可作为航模设计者开展结构拆分、模具制作、打印件壁厚规划和气动外形迭代的基础。围绕该外形继续深化时，可补充翼梁、翼肋、舵面铰链、座舱开口、起落架接口和牵引钩等结构；若用于仿真分析，则可在现有实体表面基础上抽取气动外形，开展低速攻角、升阻比、纵向稳定性和翼尖涡流相关评估。整体而言，该滑翔机模型抓住了长机翼、低阻力、稳定尾翼和流线机身这些关键特征，能够为轻型固定翼飞行器的方案构思提供直观的三维参考。
