航空涡轮风扇发动机进气端结构

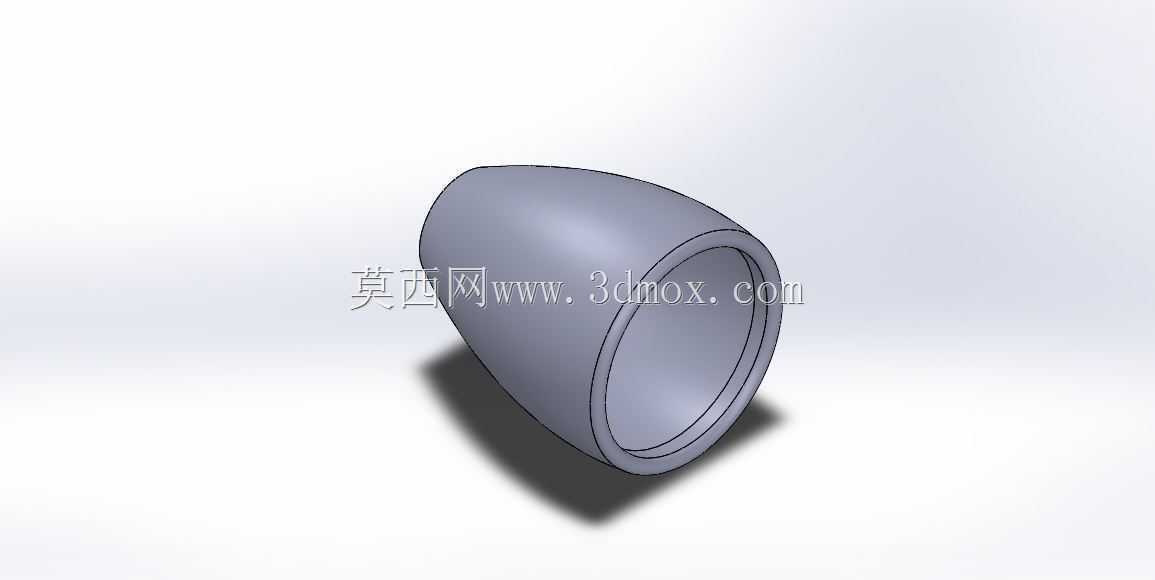

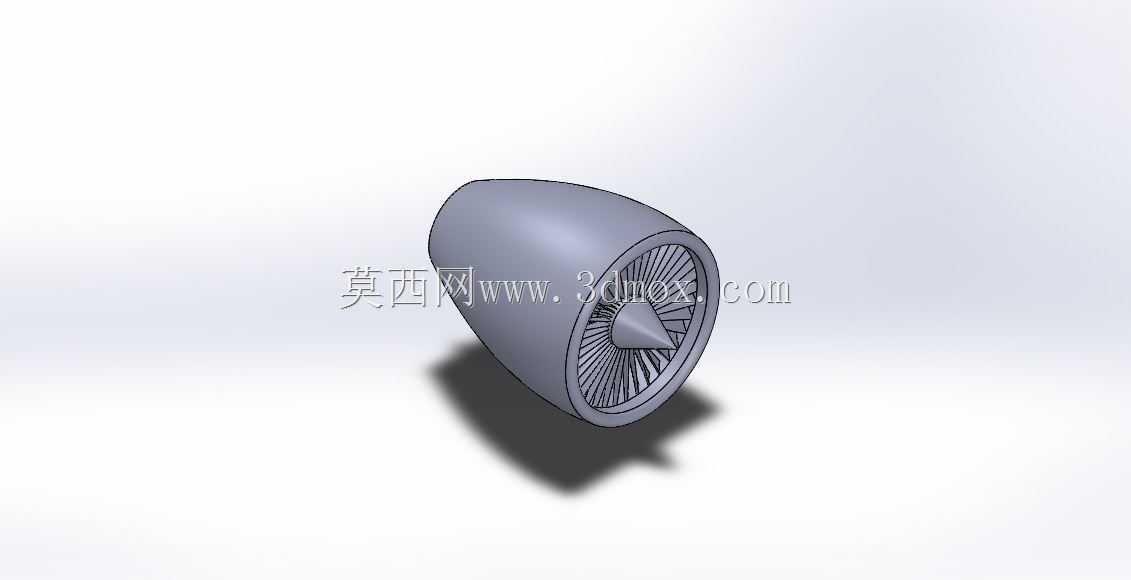

　　该三维结构呈现的是民用及通用航空领域常见的大涵道比涡轮风扇发动机进气端总成，覆盖了从机头整流锥、风扇叶片、进气机匣到外涵道短舱前段的完整可视结构，在整机动力系统中承担来流梳理、初级增压与推力产生的核心作用。航空发动机作为飞行器的核心动力单元，其进气端的设计直接决定了不同飞行工况下的进气效率、叶片抗畸变能力以及整机推进效率，该部分结构广泛应用于干线客机、支线运输机、大型无人机以及部分公务机的动力系统选型与结构教学场景中。

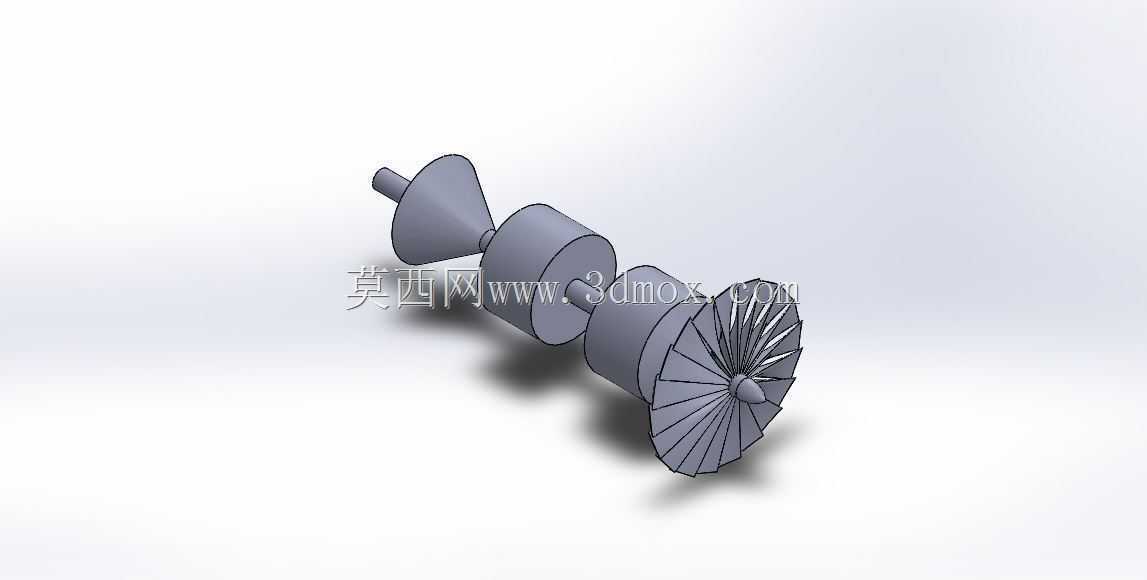

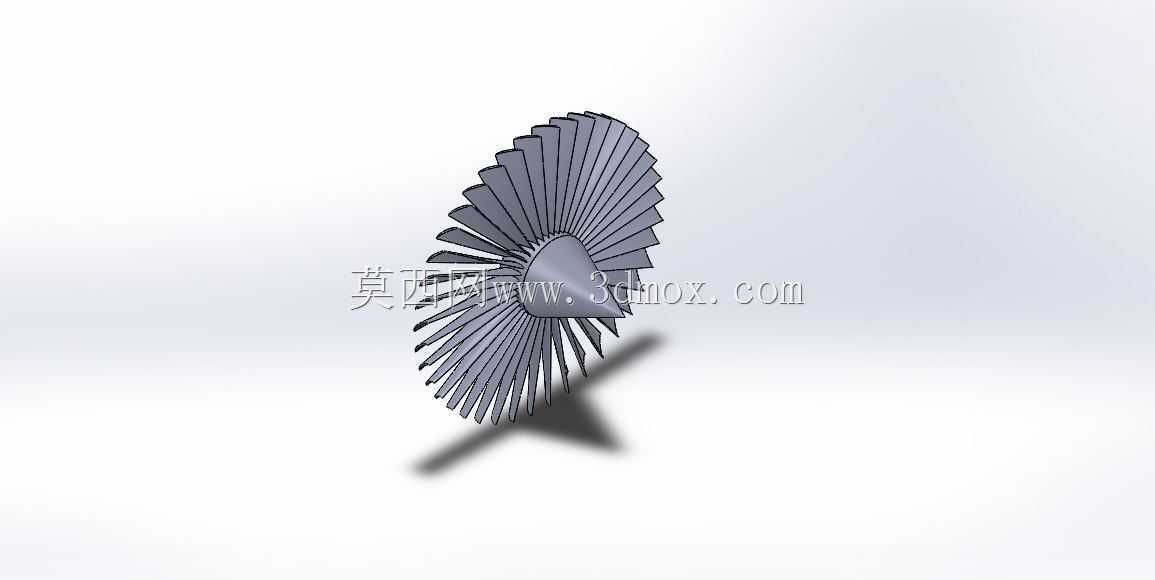

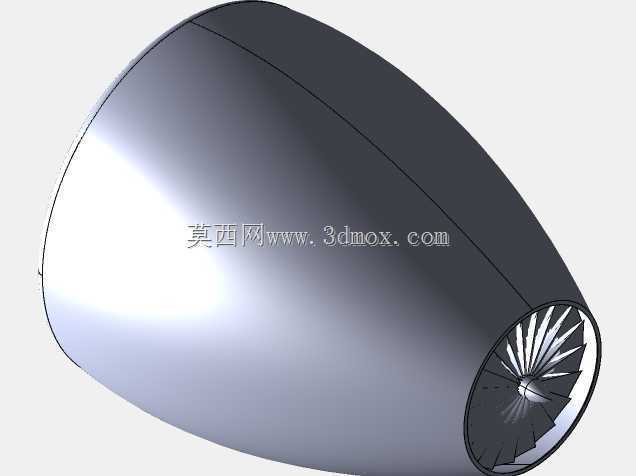

　　从实际功能逻辑来看，最前端的锥形整流头锥负责将正面来流平顺导向周向布置的风扇叶片，避免气流在轮毂位置发生滞止与分离；头锥后方沿圆周均匀排布的数十片大尺寸风扇叶片是该段结构的核心做功部件，高速旋转时对进入内涵道与外涵道的空气做功，其中外涵道气流直接产生占整机推力七成以上的推进力，内涵道气流则经后续压气机增压后进入燃烧室参与热力循环。包裹风扇转子外围的环形进气机匣与短舱蒙皮构成了光滑的外涵流道边界，同时为前端结构提供安装支撑，短舱外壁的流线型曲面严格按照气动型面拟合，从唇口到后端过渡段的曲率连续变化，可大幅降低巡航状态下的蒙皮摩擦阻力与气流干扰阻力。

　　结构设计过程中，首先要匹配飞行器的安装边界约束：短舱的最大外径需与机翼吊挂或机身尾部的安装间距预留足够的防干涉间隙，前端头锥的突出长度要满足地面滑跑、起降阶段防外来物撞击的冗余要求，同时不能超出飞行器整机的地面俯仰姿态包线。风扇叶片的叶型采用宽弦掠形设计思路，叶片根部与轮盘的榫头连接位置预留了装配定位结构，叶尖与机匣内壁之间保留了符合工程规范的微小运转间隙，既避免热态运转时叶尖刮蹭机匣，又能减少叶尖间隙漏气带来的效率损失。头锥与风扇轮盘的同轴度要求在建模时通过基准轴统一约束，所有周向阵列叶片的安装角保持一致，保证转子动平衡的基础设计精度。

　　在工程应用场景中，该类结构模型可用于航空动力装置的结构原理教学、短舱气动外形初步选型、飞行器吊挂安装干涉检查以及维修装配工艺的模拟推演。进气唇口的圆角半径经过气动优化，在起飞低速大流量状态下可避免唇口内侧气流分离，巡航高速状态下又能控制唇口阻力在合理范围；短舱内部的流道壁面从风扇段向后平滑扩压，将风扇出口的气流动能逐步转化为压力势能，提升外涵推进效率。整体结构的装配层级清晰，头锥、风扇叶片、轮盘、进气机匣、短舱蒙皮各部件的分模面与装配定位关系均符合实际航空发动机的工艺拆分逻辑，既能够满足三维结构展示的精度需求，也可为后续的气动仿真网格划分、转子动力学分析提供可靠的几何基础。针对不同的飞行器挂载方案，该短舱的轴向长度、最大外径均可随涵道比设计参数调整，在保证结构完整性的前提下适配不同推力等级的动力选型需求。
