ULA火箭轻量化承力支架结构

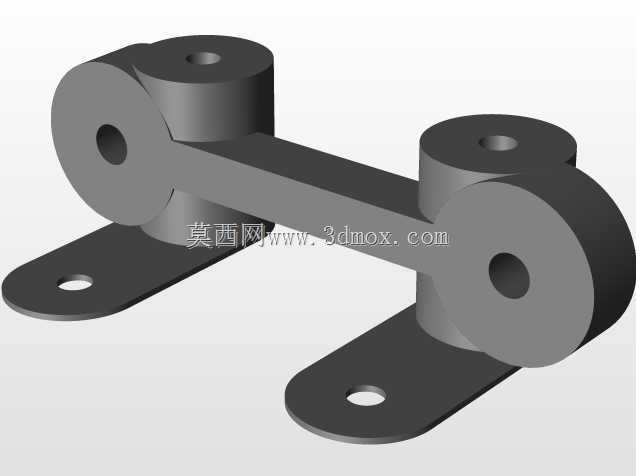

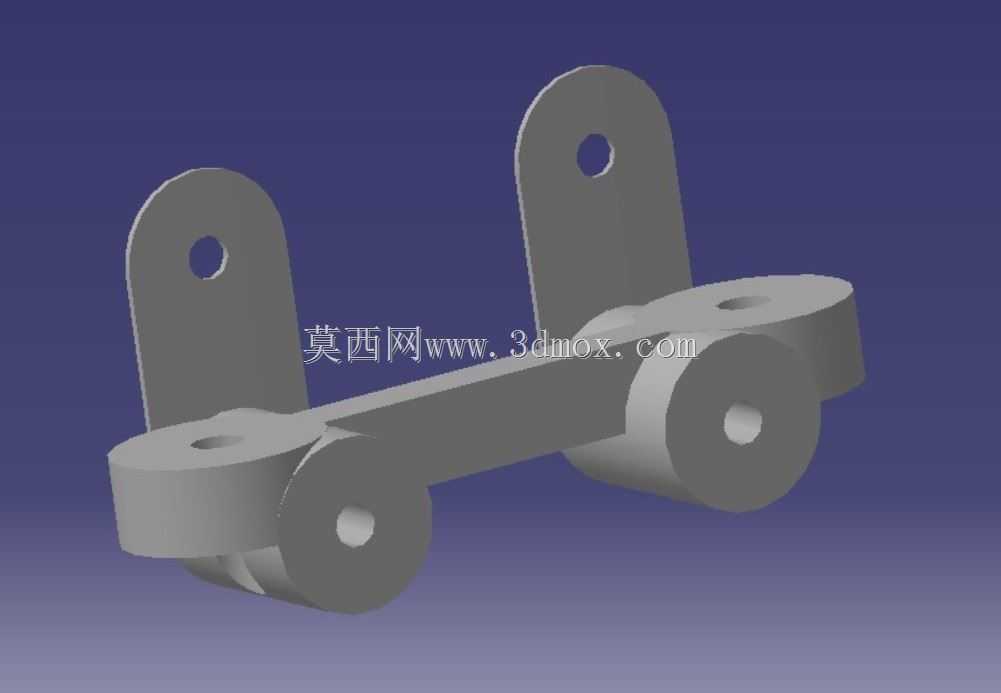

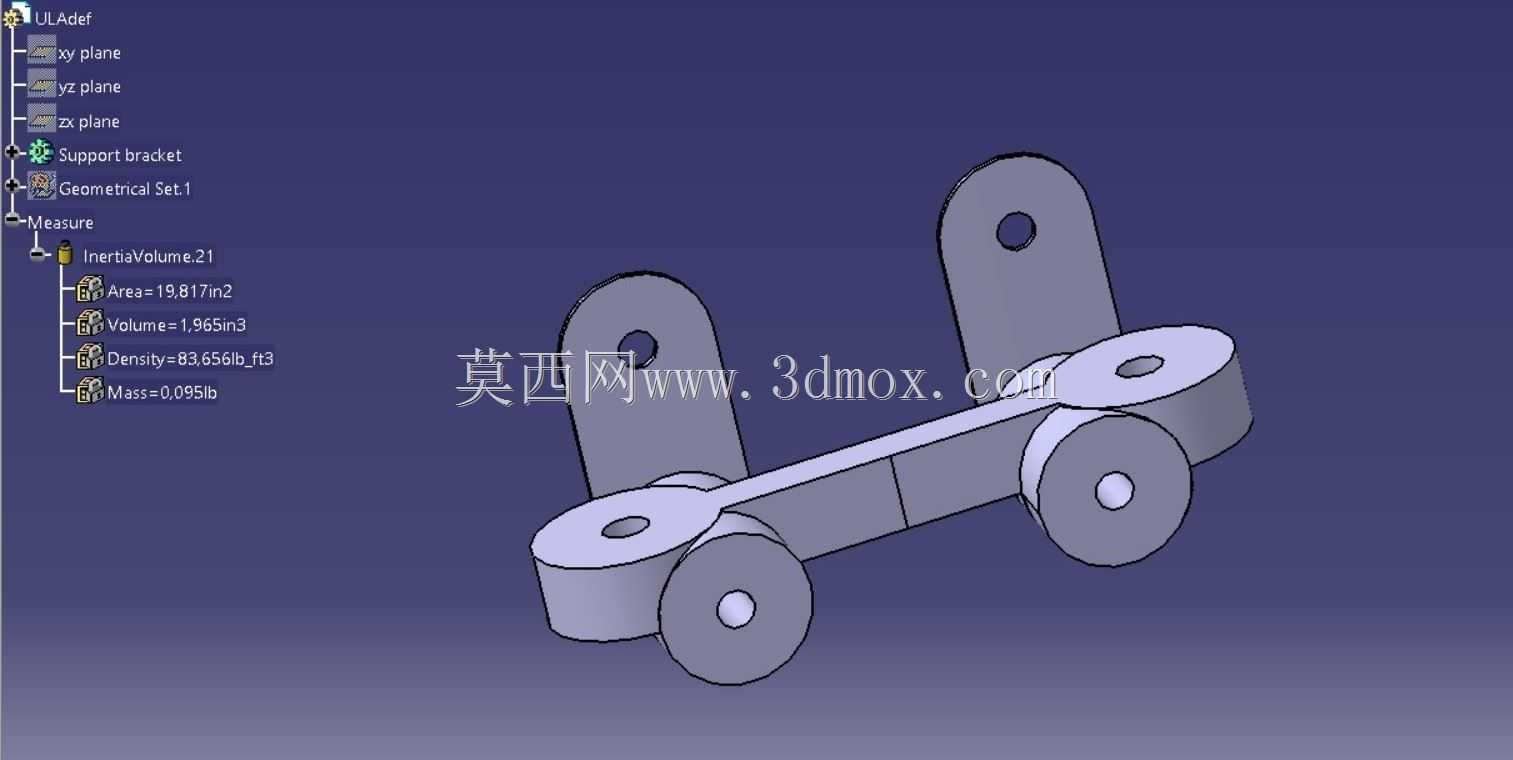

　　该支架属于航天发射平台配套的小型承力连接件，面向火箭硬件装配中对重量极度敏感的使用场景，主要用于在箭体内部或工作平台上固定相关组件，承担安装界面之间的拉力、剪力与局部弯矩。结构整体由两块竖立耳板和下部横向连接体组成，耳板顶端开设同轴安装孔，用于穿入螺栓或销轴完成上端铰接；下部两端为带孔圆柱凸台，可作为下端固定或与相邻构件对接的接口。中间横梁把两侧受力点连成整体，使载荷能够沿最短路径传递，避免单独耳板出现悬臂过大的问题。

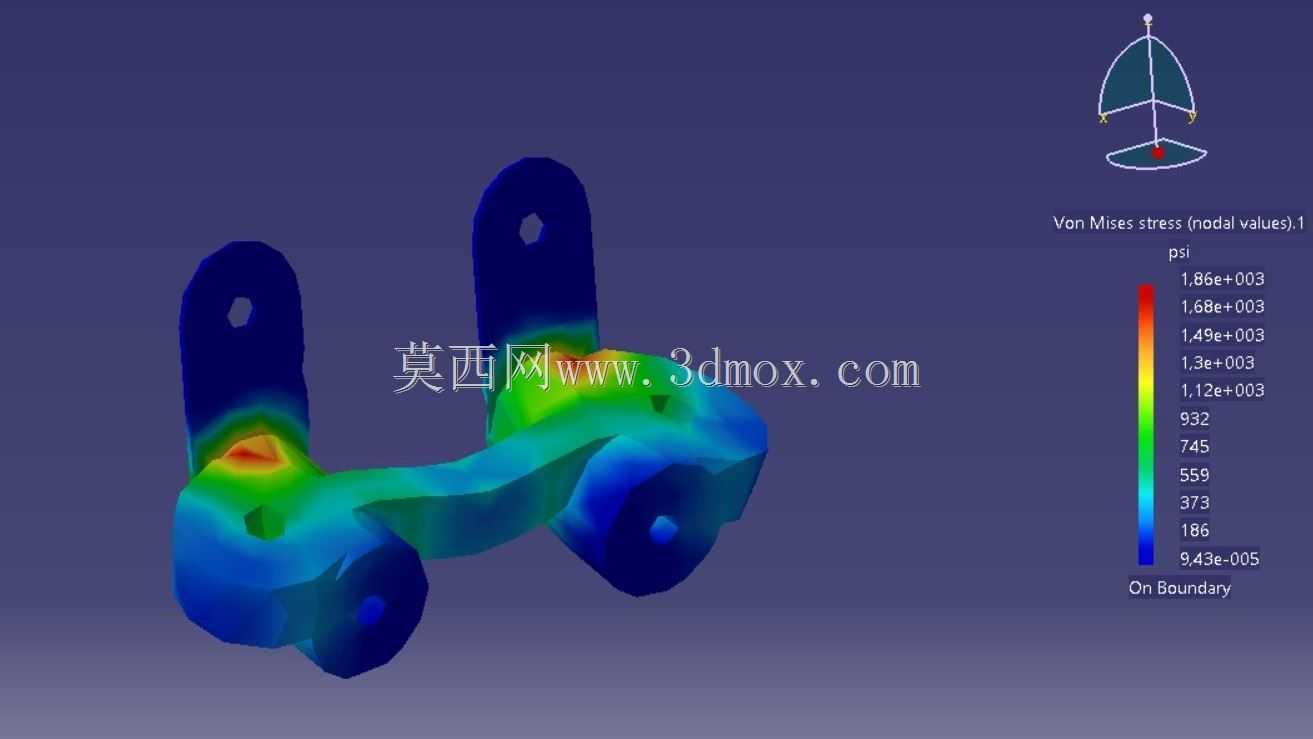

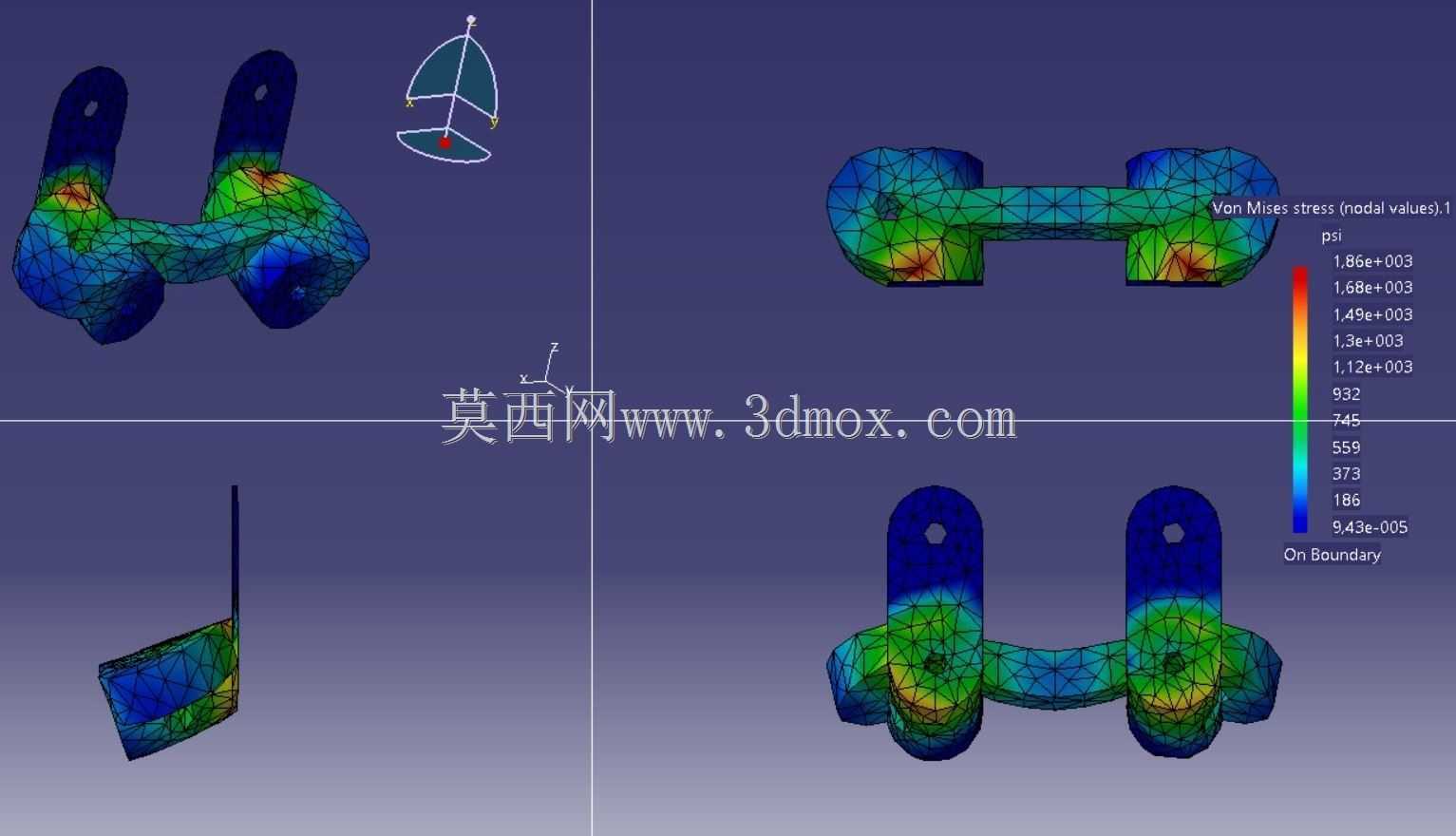

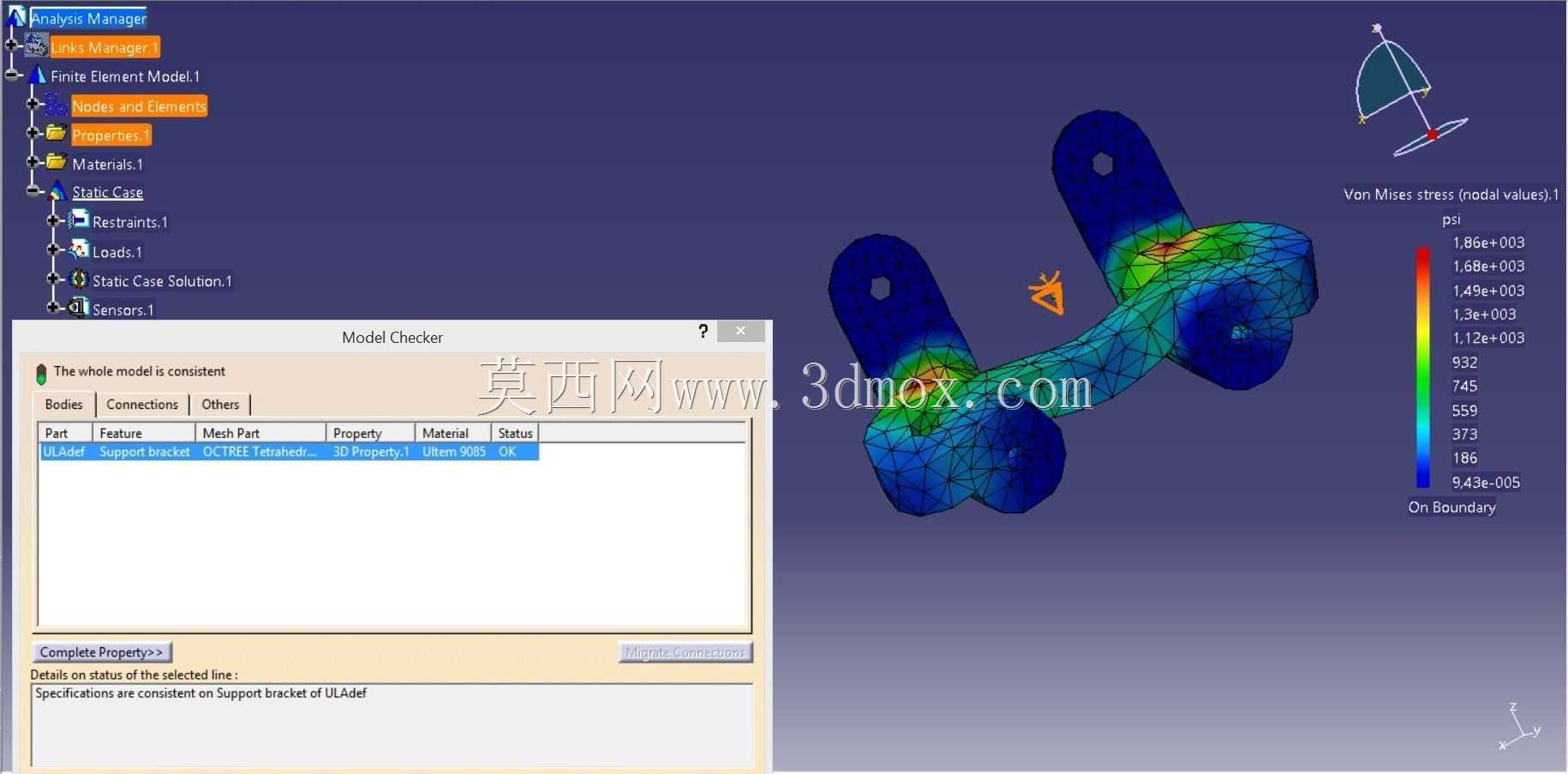

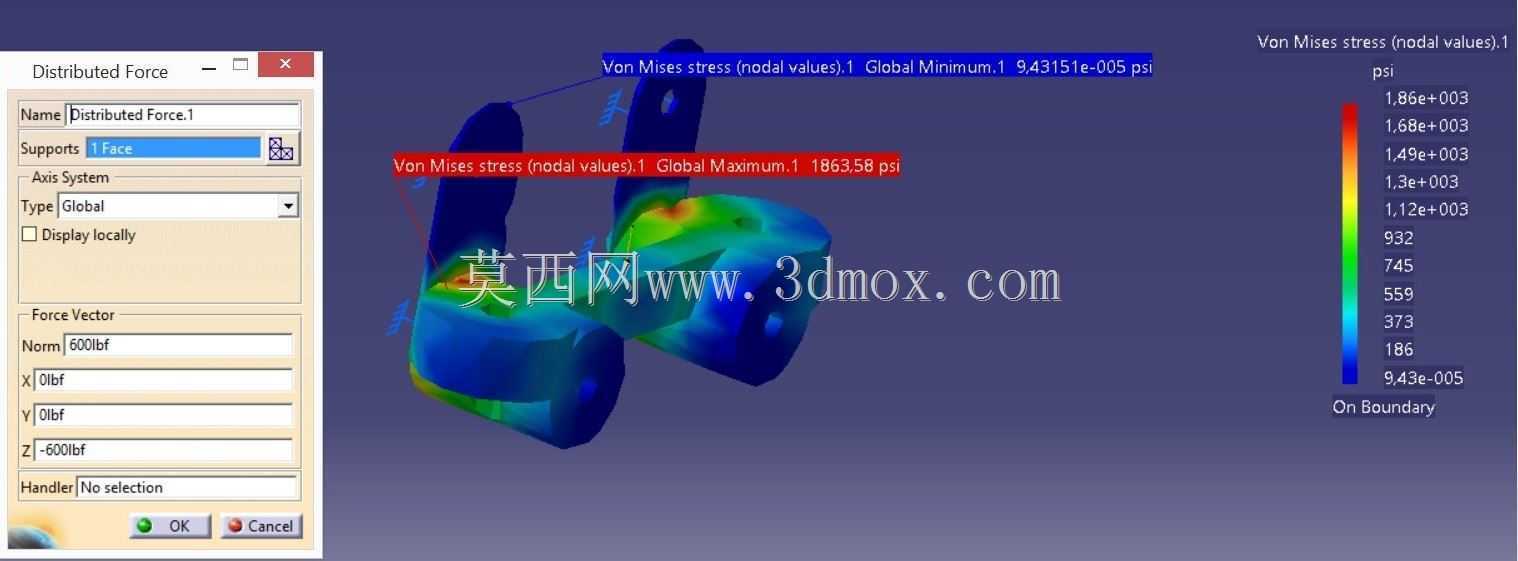

　　从实际受力角度看，这类支架的关键不在于外形复杂，而在于在限定重量内保证刚度和稳定性。竖立耳板承受孔位传来的集中载荷，板件宽度与孔边距离需要满足挤压和撕裂校核；下部圆柱凸台通过加厚实体区域分散螺栓预紧力，减少孔口局部压陷。横梁采用较低轮廓的连续截面，在控制材料体积的同时保留抗弯高度，两端与凸台、耳板相交处形成自然过渡，可降低应力集中。模型中各孔位均保留了明确的装配轴线，便于在总装阶段检查销轴、螺栓与相邻件的干涉关系。

　　设计思路围绕极限载荷与轻量化展开。航天硬件往往要求构件在满足安全裕度的前提下尽量减少质量，因此该支架没有采用多余的包覆结构，而是把材料集中布置在载荷路径上：耳板承担轴向拉压，凸台承担孔壁挤压和连接摩擦，横梁承担弯曲与剪切。几何形状以平面、圆柱和规则拉伸体为主，既有利于数控加工或快速成型，也便于后续按材料性能进行截面调整。若用于正式型号，可在耳板非关键区域进一步开设减重孔，但需同步复核孔边净截面强度、屈曲稳定性以及振动环境下的模态频率。

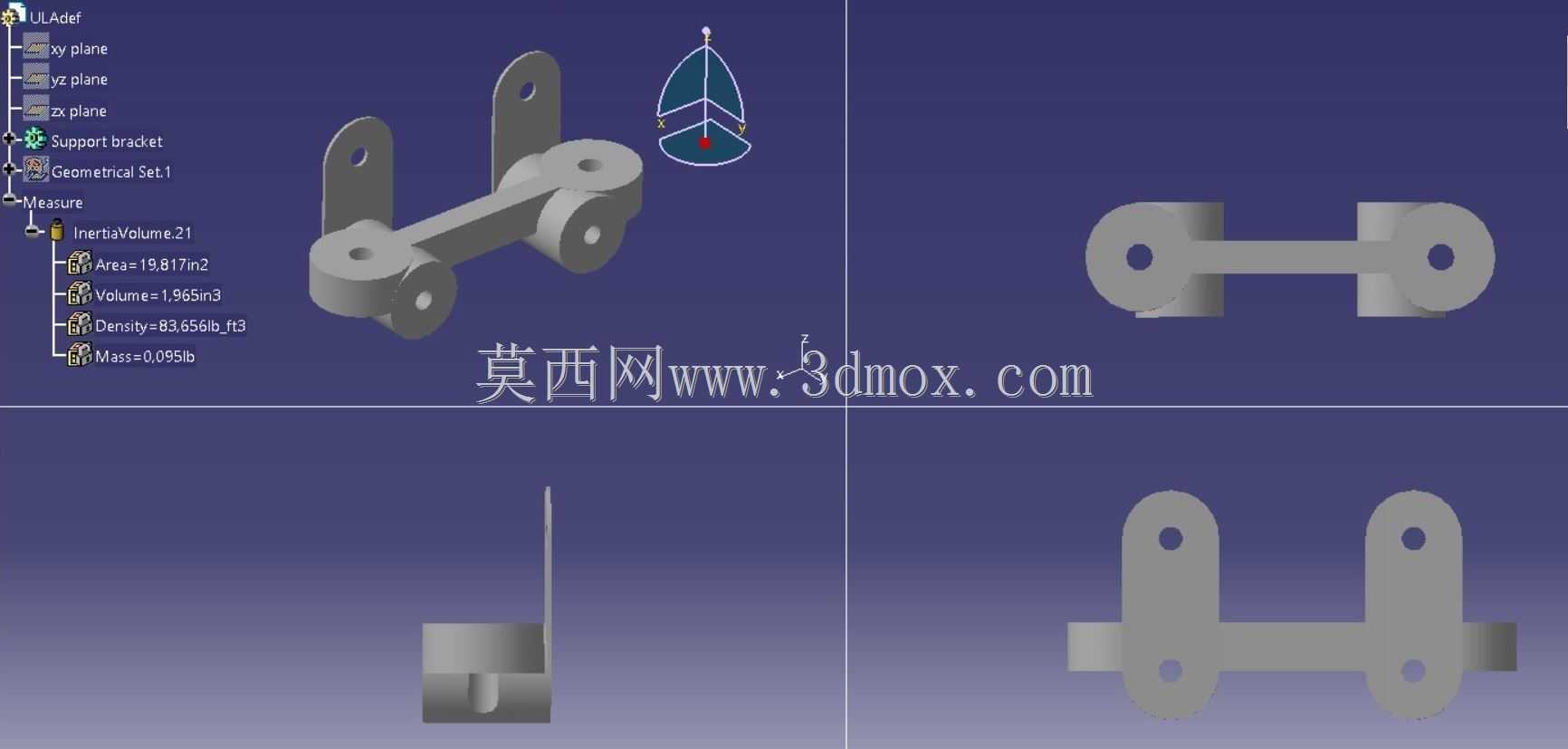

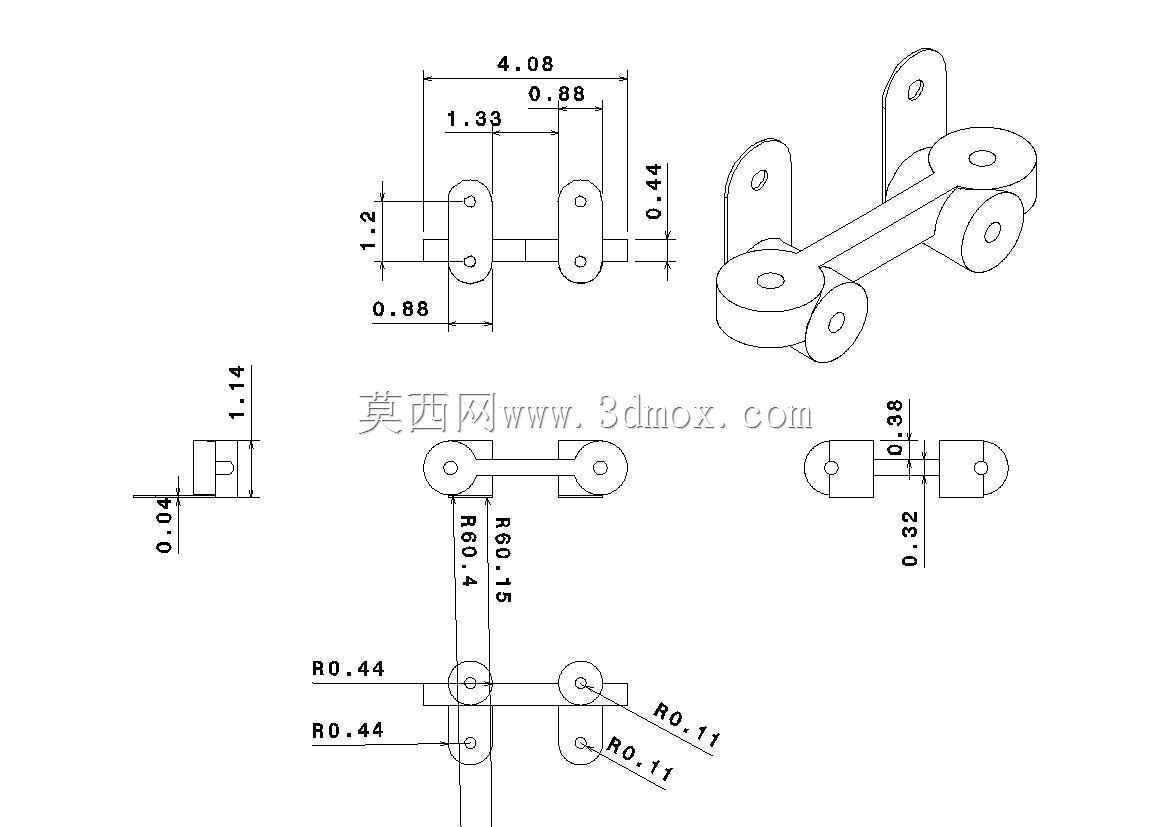

　　外形边界方面，支架的高度由两块耳板决定，宽度由下部两端凸台的中心距决定，整体包络紧凑，适合在狭窄舱段或平台支架组中布置。上端孔与下端孔形成稳定的多点连接，安装时应先保证两侧耳板孔位同轴，再紧固下部接口；若存在装配公差，可通过铰制孔螺栓、衬套或调整垫片补偿。横梁下方和两侧应预留工具空间，便于螺栓放入、拧紧以及后期检修。

　　在三维建模过程中，这类零件需要重点控制孔轴、对称面和连接端面的关系。耳板孔中心距、凸台孔中心距以及横梁中性面应作为骨架基准，实体特征围绕基准建立，方便后续修改孔位或调整板厚。圆角过渡不宜只按外观处理，而应结合应力分布设置：高应力区保留较大半径，低应力区可减小圆角以节省空间。对于渲染或装配验证，还需检查支架在极限摆动、热变形和装配偏差下是否与线缆、管路或邻近结构发生接触。

　　该结构体现了小型航天支架的典型工程逻辑：用简单几何获得可靠承载，用明确孔位实现快速装配，用材料分布优化控制重量。它既可作为火箭硬件挑战赛中的承力构件方案，也可作为轻量化铰接支架、设备固定支座和平台连接件的设计参考。
