电力设备用ULA型连接固定支架结构

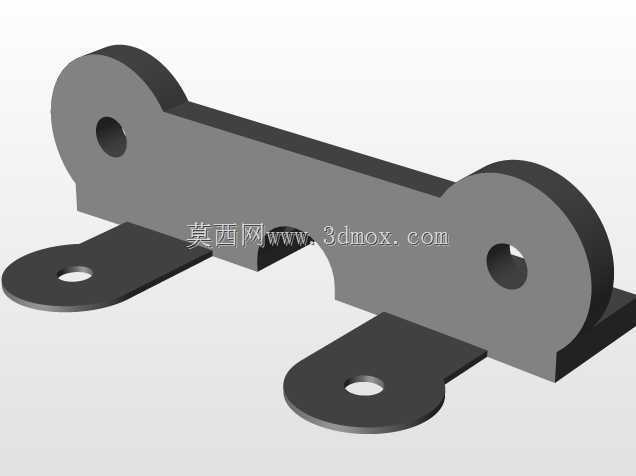

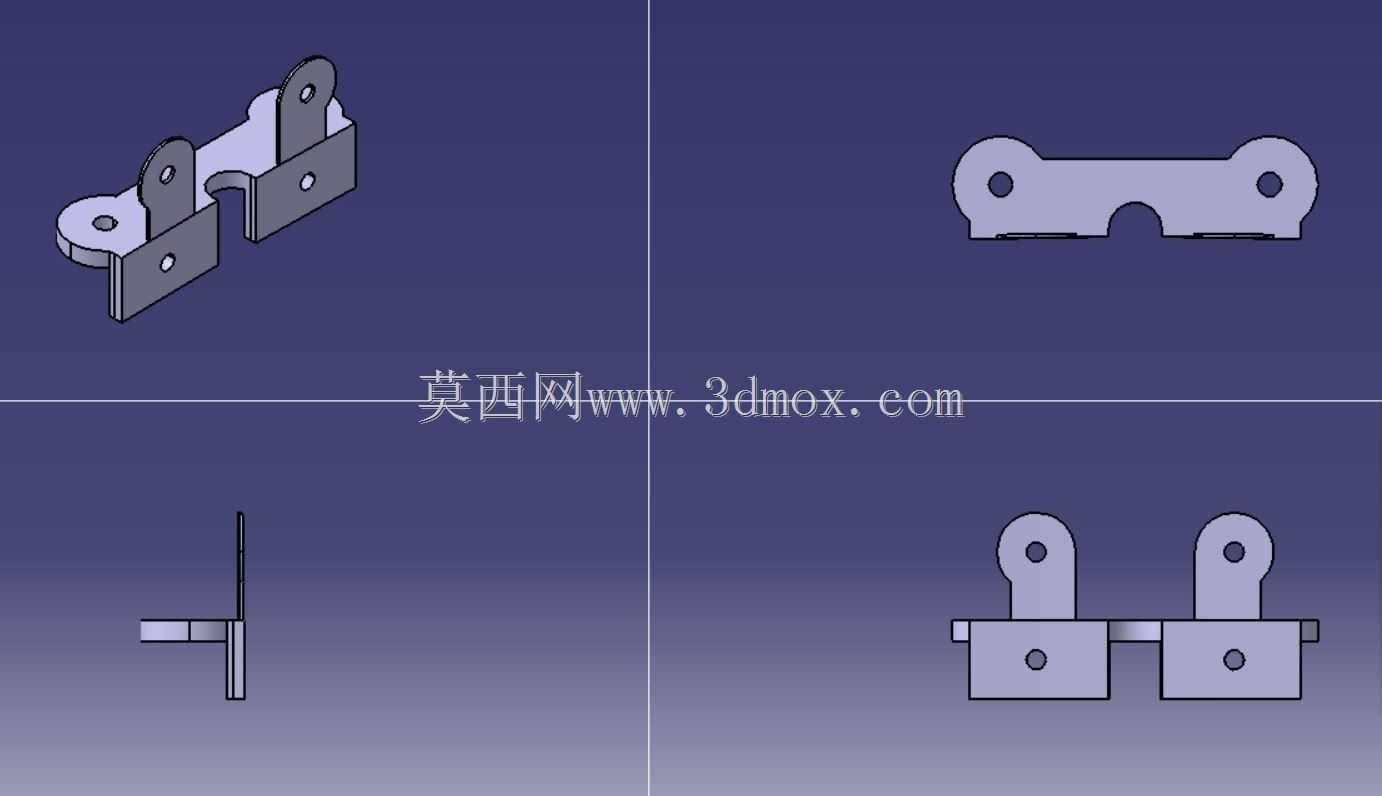

　　在电力输配、变压设备的装配体系中，这类双立板一体式连接支架是承担部件定位、载荷传导的核心结构件，日常多应用于户外电力变压器的组件挂载、相邻功能模块的刚性连接场景，需要同时兼顾安装便捷性、长期载荷下的结构稳定性，以及户外工况下的抗形变能力。从结构设计逻辑来看，该支架采用一体化折弯+机加工成型的整体式构型，底部设置两个带安装孔的水平固定翼板，翼板与中部水平承载梁为一体结构，避免了拼接式支架存在的焊缝应力集中、长期受振后连接松动的问题；中部承载梁做了等强度截面设计，在保证整体抗弯模量的前提下，去除了非受力区域的多余材料，既控制了构件整体重量，也减少了原材料的无谓消耗。梁体两端向上延伸出两个对称的立式安装耳板，

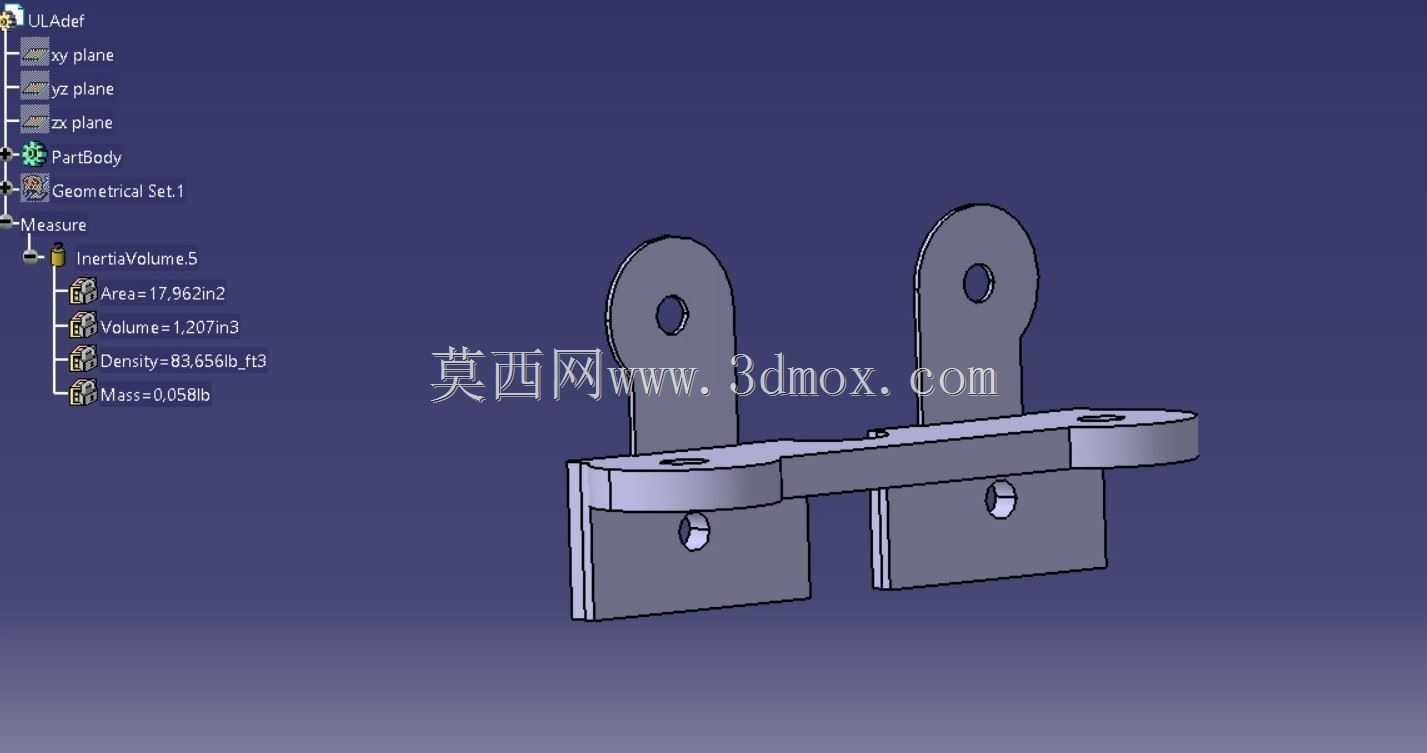

　　耳板上预制的同轴安装孔用于穿装固定销轴或连接螺栓，可实现被挂载部件的铰接或刚性固定，耳板与水平梁的衔接位置做了圆弧过渡处理，能够有效分散设备运行过程中产生的振动载荷，避免直角衔接处出现应力开裂的问题。从安装边界维度考量，该支架的底部翼板安装孔位间距、孔径均匹配常规电力变压器壳体的预设安装点位，现场装配时无需额外进行扩孔或点位改制，可直接通过螺栓完成与设备主体的固定；上部耳板的孔位同轴度公差控制在0.1mm以内，能够保证穿装连接件时无卡滞，被固定部件的安装姿态偏差控制在允许范围内，不会出现因支架加工精度不足导致的部件装配错位、附加应力过大的问题。在实际工况适配性上，该支架的结构构型充分考虑了户外电力设备的运维需求，

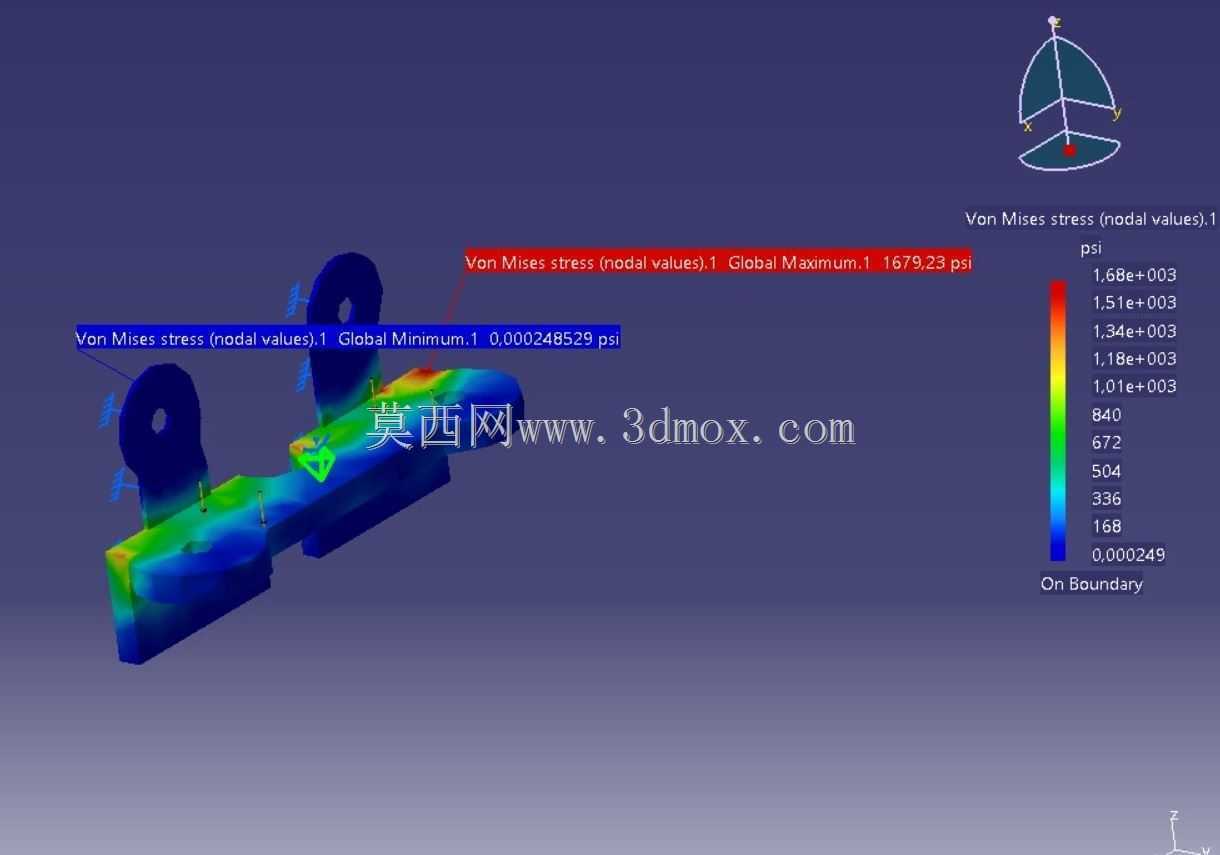

　　所有安装孔均做了倒角处理，既能够去除加工毛刺避免安装时划伤操作人员，也可以在螺栓穿装时起到导向作用，提升现场装配效率；构件整体没有易积水的封闭型腔，户外降雨时水分可自然流淌排出，不会出现长期积水导致的构件锈蚀问题，能够适配多雨、高湿度的户外使用场景。从受力传导路径设计来看，上部耳板承接的外部载荷会顺着立板直接传导至底部的两个固定翼板，再通过翼板的连接螺栓分散传递到设备主体的安装基面，整个传力路径短且无应力突变点，在承受额定范围内的静载荷、以及设备运行带来的周期性振动载荷时，整体形变量能够控制在设计允许范围内，不会出现因支架形变导致的被固定部件移位、连接失效问题。针对不同的装配场景需求，该支架的结构预留了一定的改制余量，

　　中部水平梁的平面区域可根据实际使用需求加装小型固定卡扣，用于梳理设备周边的连接线缆，无需额外在设备壳体上钻孔固定走线结构，减少了对设备主体防护层的破坏。在加工工艺适配性上，该结构可采用板材冲压折弯后再进行孔位精加工的工艺路线实现批量生产，生产过程中材料利用率高，加工工序少，能够有效控制批量生产的制造成本，同时成型后的构件尺寸一致性好，能够满足电力设备批量装配时的零部件互换性要求，现场运维更换时无需进行适配打磨，可直接替换同型号的老旧损坏支架，大幅缩短设备的运维停机时间。
