法兰式定心轴承精密结构设计

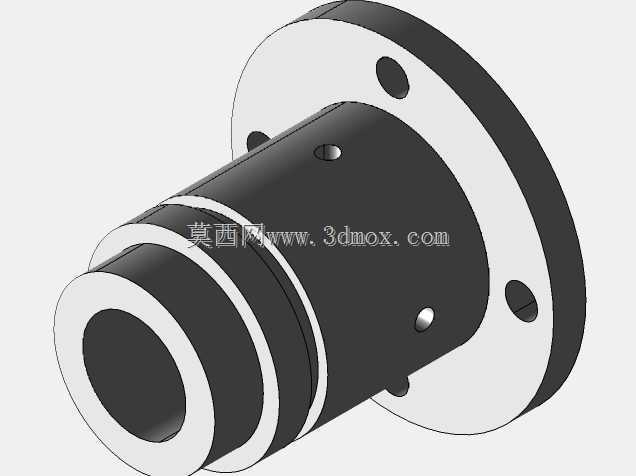

　　在自动化装配线、精密检测工位以及中小型动力传递单元里，轴系的径向跳动往往直接决定末端执行件的重复定位精度。这套带圆形安装法兰的定心支撑构件，主要用来为旋转轴或者往复导杆提供径向约束，同时借助法兰端面完成与设备墙板、安装基座之间的轴向定位，避免轴系在长期载荷下出现偏心、窜动或者配合面偏磨。从现场使用角度看，这类构件常见于绕线工位、输送翻转机构、小型实验台架以及需要同轴穿轴的模组中，轴件从筒体内部贯穿，法兰侧贴紧安装面后通过周向分布的紧固件锁死，筒体外侧预留的径向小孔可用于锁紧顶丝、注入润滑脂或者布置定位销，装配后能够让被支撑轴的回转中心与法兰安装基准保持较高同轴度。

　　建模过程中先从内孔配合边界入手，内孔是与轴套或者光轴直接接触的工作面，孔径公差、圆柱度以及表面粗糙度都要按照支撑工况设定，间隙过大无法抑制径向晃动，过盈过大则会造成装配困难、运转卡滞。筒体部分采用阶梯外圆结构，不同轴段之间留出清晰的台阶面，既可以作为相邻隔套、密封圈或者限位环的轴向靠面，也能在加工时作为外圆磨削的装夹基准，减少多次装夹带来的形位误差。端部法兰采用圆盘式布局，盘面上沿圆周均匀开设多个通孔，孔位分布圆直径需要和设备墙板上的预装孔位匹配，法兰厚度要满足紧固件压紧时的刚性要求，避免锁紧后盘面发生翘曲，进而牵连内孔轴线偏移。

　　结构细节上，法兰与筒体交接处做了平滑过渡，没有出现尖锐直角，一方面降低铸造或者机加工过程中应力集中的风险，另一方面在承受径向偏载时，交接区域的应力分布更加均匀，不容易在长期交变载荷下产生微裂纹。筒体外壁的径向小孔位置经过排布，避开法兰根部的高应力区，孔口边缘做倒角处理，拧入紧定螺钉时不会刮伤螺纹，也方便操作人员在狭小安装空间内对准扳手。筒体末端的外圆台阶可用于嵌套防尘端盖或者配合外置挡圈，当设备处于多粉尘、纤维碎屑较多的车间环境时，能够在支撑端部形成简易防护，减少杂质进入内孔配合面。

　　安装边界方面，法兰圆盘的外径决定了构件在墙板上所需的平面占用范围，设计时要在盘体外缘与周边管线、相邻机构之间留出扳手操作空间，紧固件不能与其他零部件发生干涉。筒体沿轴向伸入设备内侧的长度，需要结合墙板厚度、内侧隔套宽度以及轴件支撑跨距综合确定，支撑点过于靠近墙板会让轴悬臂端过长，远端挠度增大；支撑点伸入过多则可能与内部传动件碰撞。内孔的轴线必须与法兰安装端面保持垂直，这项垂直度要求在三维建模时通过装配基准约束体现，工程图中需要标注对应形位公差，否则法兰贴紧墙板后，内孔会随端面倾斜，轴件运转时出现别劲现象。

　　从选型匹配角度看，该支撑构件适合中等转速、轻中度径向载荷的轴系场景，若用于高速主轴，还需在内孔处选配标准滚动轴承并补充润滑通道；若用于低速导向场合，则可在内孔加装自润滑衬套，利用筒壁注油孔定期补充润滑介质。三维模型完整还原了法兰通孔、筒体阶梯、径向锁紧孔以及端部配合面的几何关系，结构工程师在总装时可以直接将其作为同轴定位基准，校核轴件穿装路径、紧固件操作空间以及相邻零件的避让间隙，也能在此基础上派生不同法兰孔径、不同筒体长度的系列化变体，快速适配不同墙板厚度与轴径规格的设备需求。
