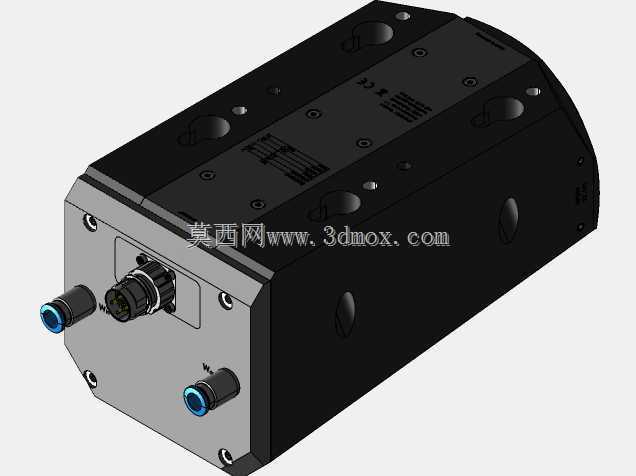

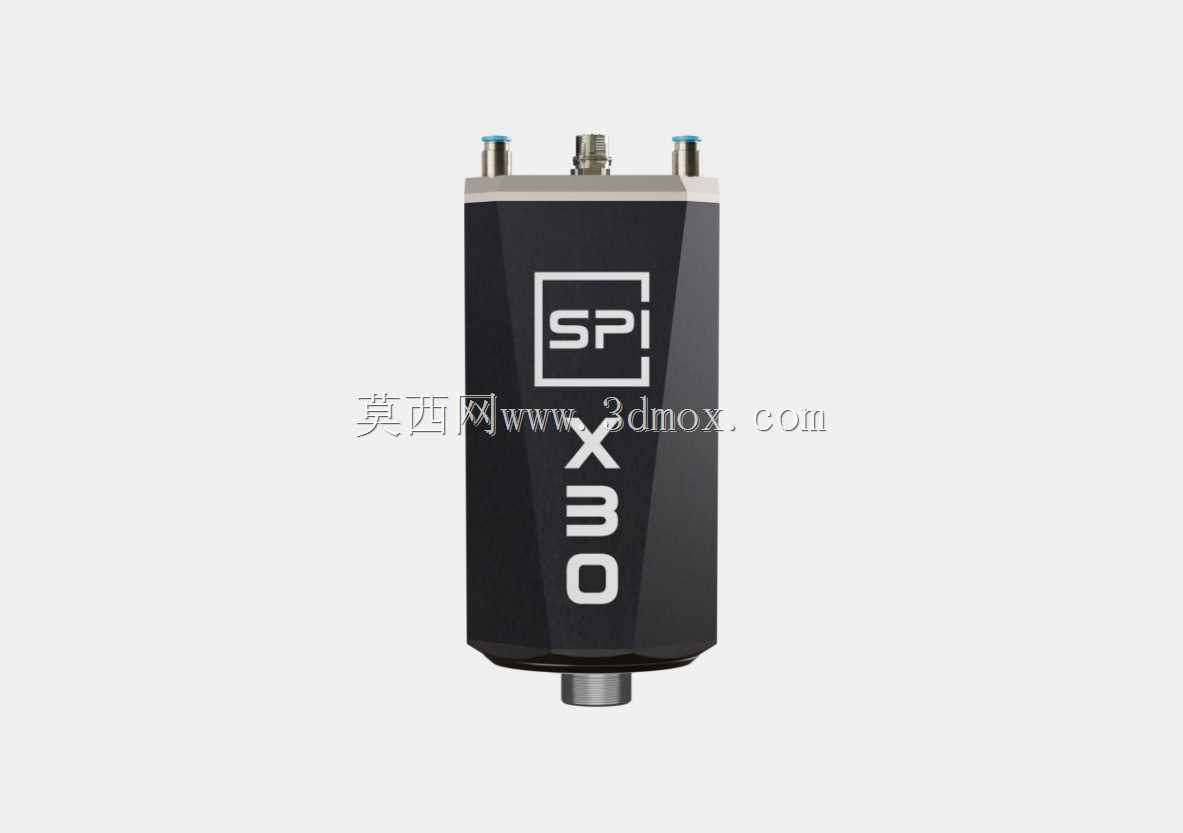

高速精密电主轴X30-F-ER25结构设计

　　在精密加工车间的日常生产场景里，这类高速电主轴往往是小型精密CNC加工设备、雕铣设备、高精度钻攻工位的核心执行部件，区别于传统皮带传动、齿轮传动的主轴结构，该类直驱式电主轴把电机转子与主轴芯轴做集成化设计，省去了中间传动环节带来的间隙、振动与能量损耗，能在高转速工况下保持更稳定的回转精度。从实际加工适配场景来看，ER25的标准工具接口可以夹持直径2-16mm范围的各类刀具，涵盖硬质合金铣刀、钻头、铰刀、小型砂轮磨头，适配有色金属、工程塑料、小型精密钢件的精加工工序，在3C零部件加工、小型模具精修、医疗器械精密零件加工工位上，这类小体积高功率密度的主轴能大幅压缩设备的安装空间，同时满足高转速进给的加工需求。

　　从结构设计思路上拆解这款主轴，首先是功率与扭矩的匹配逻辑：4.0kW的额定功率搭配1.6Nm的最大扭矩，匹配35000r/min的最高转速，设计阶段就把工况定位在轻载高速精加工区间，没有盲目追求大扭矩而放大转子体积，保证整体重量控制在9.5kg，对于需要Z轴上下移动的加工设备来说，较轻的主轴重量能降低Z轴伺服驱动的负载，提升Z轴的动态响应速度，减少进给过程中的过冲问题。冷却结构采用液冷回路设计，冷却流道包裹定子组件外围，能在高转速连续运行时快速带走电机铜损、铁损产生的热量，避免主轴外壳与芯轴出现热伸长，保证加工尺寸的稳定性；接口位置预留了温度传感器线圈端，可实时监测主轴内部温升，配合设备的温控逻辑实现过热保护，避免长时间高负载运行导致的轴承烧结、绕组绝缘老化问题。

　　防护结构上采用了5级迷宫式密封设计，区别于传统的接触式密封圈，迷宫密封通过多道交错的密封槽形成气流阻尼，在主轴运行时配合压缩空气密封气幕，能阻挡加工过程中的切削液、金属切屑、粉尘进入主轴轴承腔，避免杂质进入导致的轴承磨损、精度丧失，这种非接触式密封不会产生额外的摩擦阻力，也不会因为密封件磨损出现防护失效的问题，能大幅延长主轴的维护周期。主轴轴承采用高精度GMN主轴轴承，配对安装方式能同时承受径向切削力与轴向进给力，保证主轴在高速回转时的径向跳动控制在微米级，满足精加工的表面粗糙度与尺寸公差要求。

　　安装边界层面，这款主轴采用圆柱形外壳的安装方式，外壳做了发黑防锈处理，顶部预留了冷却管路接头、电源接头、气密封接头，所有接头都采用径向布置，不会在主轴轴向额外占用安装空间，安装时只需匹配对应内径的主轴夹座，锁紧夹座的紧固螺栓即可完成固定，不需要额外设计复杂的安装法兰，适配市面上多数小型雕铣机、精雕机的主轴安装位。电气接口采用9极直插式接头，集成了动力供电、温度传感器信号、气路控制信号的接线，现场安装时不需要单独做线路分线，能减少设备装配的接线工作量。工具接口的ER25夹头结构采用标准ER螺帽锁紧，换刀时只需用对应扳手松开螺帽即可更换刀具，和行业通用的ER夹头体系完全兼容，不需要采购特殊规格的夹头耗材，降低了现场使用的备件成本。

　　从实际使用的选型角度来看，这类紧凑型电主轴适合安装在行程较小的精密加工设备上，比如桌面型CNC、小型去毛刺工位、浮动打磨单元，因为整体体积紧凑，也可以集成在机器人末端执行器上，做自动化的柔性打磨、去毛刺加工。设计阶段把主轴架集成在外壳内部，不需要额外加装主轴抱座的定位结构，外壳本身的圆柱度与同轴度做了精密磨削加工，安装后主轴芯轴与安装基准的同轴度能得到保证，避免安装偏差带来的刀具跳动问题。智能安装系统的设计预留了转速反馈、振动监测的扩展接口，可接入设备的数控系统实现转速闭环控制，实时监测主轴的运行振动值，当出现刀具磨损、动平衡异常时能及时触发报警，避免出现崩刀、工件报废的问题。整体结构采用德国工业标准的制造公差要求，所有配合面的尺寸公差、形位公差都按照精密主轴的行业标准设计，三维建模过程中已经把所有内部流道、接线空间、密封槽位置做了干涉检查，装配时不会出现零件干涉、管路弯折的问题，能直接作为设备选型的结构参考，也可用于同类主轴产品的逆向设计、结构优化参考。
