带磨损特征的喷气式涡轮机结构设计

　　在航空动力、小型航发试验、工业燃气轮机教学演示场景中，带磨损特征的喷气式涡轮机结构有着特殊的应用价值，不同于全新状态的涡轮设计，这类带磨损还原的结构，常被用于故障模拟教学、维修实操训练、失效分析仿真等场景，能帮助结构设计人员、机务维修人员更直观地理解涡轮在长期运行后的形态变化，掌握磨损部位对气流通道、动力输出效率的实际影响。

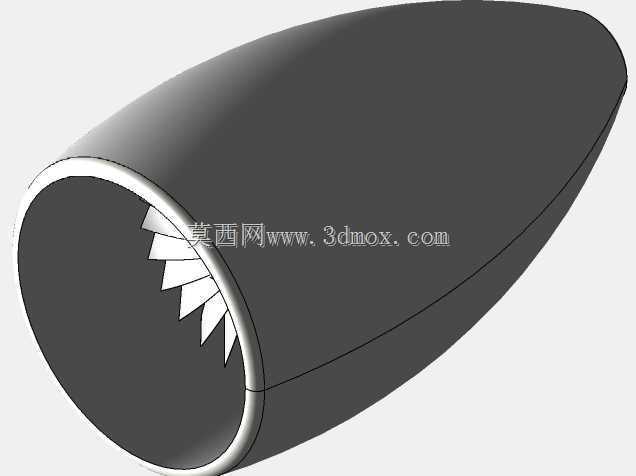

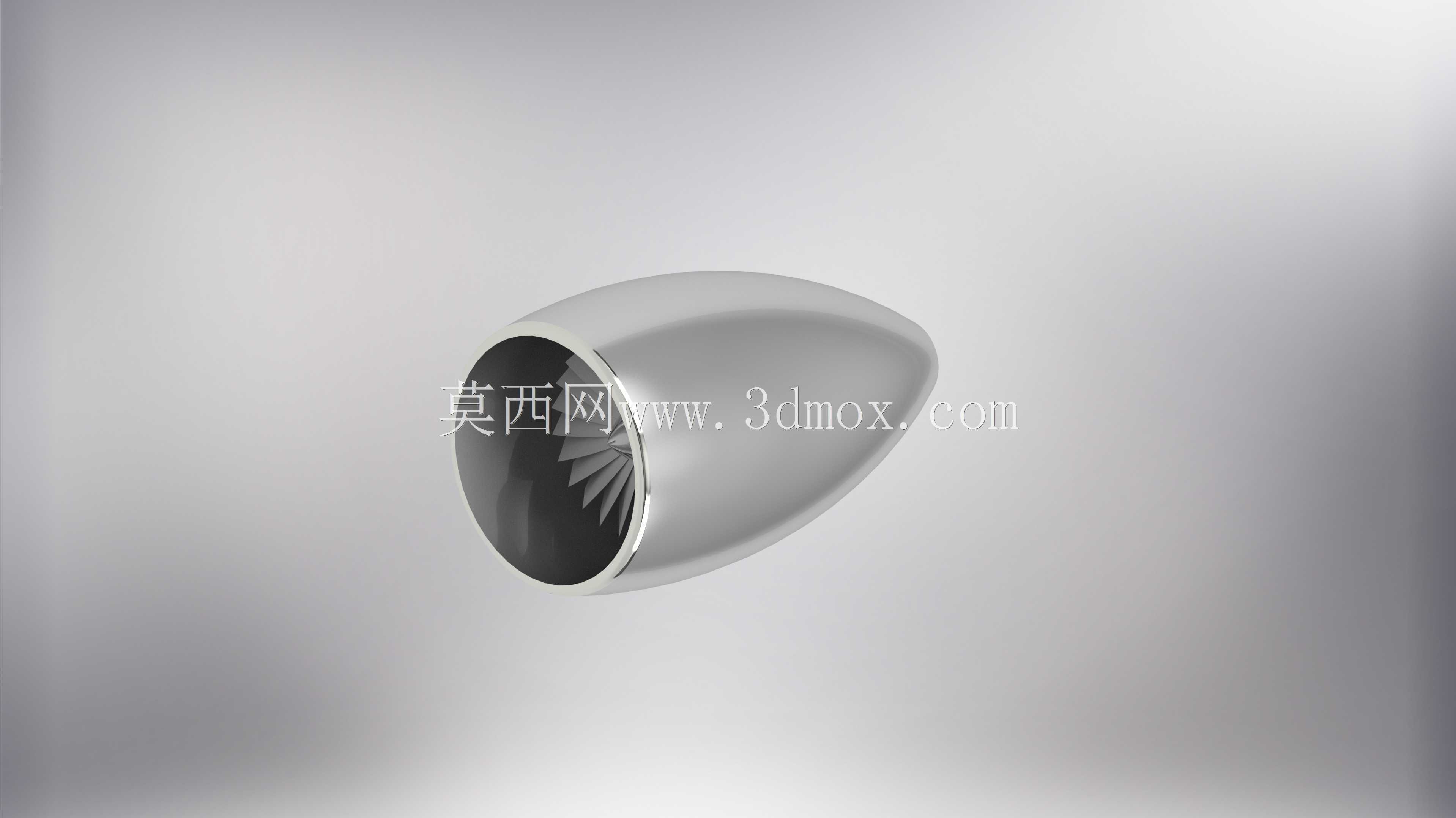

　　从实际用途来看，该涡轮结构还原了进气整流罩、内置叶轮、外壳流道的完整形态，特意保留了长期高温气流冲刷、颗粒物磨损后的表面特征，既可以作为航发原理教学的具象演示教具，也能用于CFD流场仿真的对照模型，模拟磨损状态下涡轮的进气效率、压力损失变化，为涡轮的磨损寿命预测、维修阈值设定提供具象的结构参考。在维修训练场景中，这类带磨损特征的模型可以帮助新手快速识别涡轮的典型磨损位置，掌握磨损量的目视判断标准，避免在实际检修中出现漏判、误判的问题。

　　从功能特性来看，该结构保留了喷气涡轮的核心流道设计，前端水滴形整流罩可以对进入涡轮的气流进行初步整流，降低进气紊流对叶轮的冲击；内置的径向叶轮叶片按照气动角度排布，能将进入流道的气流进行加压导向，模拟真实涡轮的能量转换过程。模型还原的磨损特征主要集中在叶片前缘、整流罩迎风面、流道内壁位置，这些位置正是实际运行中高速气流夹带的粉尘、金属碎屑冲刷最严重的区域，磨损后的表面粗糙度变化、叶片边缘的缺损失真，都能直观反映涡轮长期运行后的结构劣化状态。

　　在设计思路上，建模时首先以真实小型喷气涡轮的实测尺寸为基础，先完成无磨损状态的基准结构建模，确定整流罩的长径比、叶轮的叶片数量、叶片安装角、流道的收敛角度等核心参数，保证基准结构的气动合理性；之后结合实际涡轮失效案例的磨损分布规律，在对应位置通过曲面偏移、边缘倒角调整、表面粗糙度纹理添加的方式，还原不同程度的磨损特征，既保证磨损位置符合实际运行的失效逻辑，也不会破坏涡轮整体的结构辨识度，避免为了突出磨损特征而偏离真实涡轮的结构形态。建模过程中特意区分了不同部位的磨损程度，迎风面的磨损以均匀的表面冲蚀纹理为主，叶片前缘的磨损则带有局部的缺口、边缘圆钝化特征，流道内壁的磨损呈现出沿气流方向的条状冲刷痕迹，完全贴合实际工况下的磨损形成逻辑。

　　从外形尺寸与安装边界来看，该涡轮整体为回转体结构，最大外径位于整流罩与外壳的连接位置，整体轴向长度与最大外径的比值约为1.8:1，符合小型喷气涡轮的常规尺寸比例。安装接口位于结构后端，为标准的环形法兰连接面，法兰上预留的连接孔位按照圆周均布排布，可匹配常规的涡轮安装基座、动力输出轴连接结构，安装时需要保证涡轮的回转轴线与动力输出轴的同轴度误差控制在0.02mm以内，避免高速旋转时出现动平衡超差的问题。流道的最小截面位于叶轮出口位置，该位置的尺寸直接决定了涡轮的最大通气流量，建模时保留了磨损状态下该截面的尺寸变化，可用于模拟磨损后流道截面增大带来的效率下降问题。在实际装配场景中，该结构的外围需要预留至少15mm的径向间隙，避免高速运转时结构出现微幅振动与周边部件发生干涉，同时后端的连接法兰需要匹配对应的密封结构，防止加压气流从连接位置泄漏，影响涡轮的实际输出效率。
