电力变压器进给杆支撑轴承结构设计

　　在电力变压器的调压传动机构中，进给杆的支撑稳定性直接决定了调压操作的精度与长期运行可靠性，这类支撑轴承需要同时兼顾安装便捷性、结构刚性与传动过程中的同轴度保持能力，是变压器进给传动链路里不可缺少的基础支撑零件。从实际应用场景来看，该零件安装在变压器调压机构的机架侧，为进给杆的轴向进给、周向转动提供稳定的回转支撑，避免进给杆在长行程动作过程中出现径向窜动，保证调压触头的动作位置精度，防止因支撑偏移导致的触头接触不良、调压卡涩等故障。

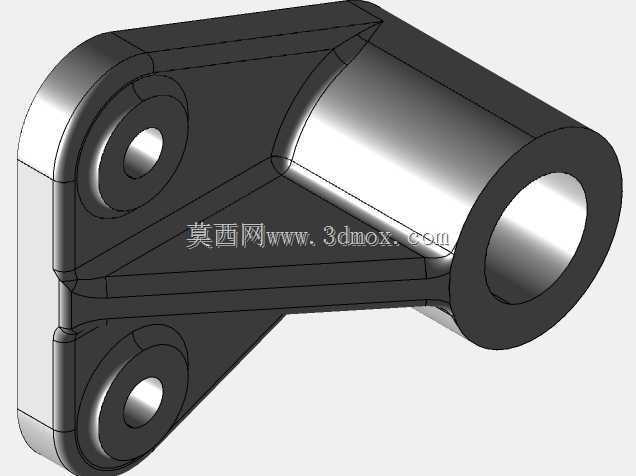

　　从结构设计逻辑来看，该零件采用一体式铸钢基体加工成型，主体分为两个功能区域：一侧为双安装孔的固定法兰面，两个同轴布置的安装孔用于穿设紧固螺栓，将整个轴承座牢牢固定在变压器的机构安装板上，双孔布局相比单孔固定拥有更好的抗扭转能力，能够承受进给杆动作过程中传递的径向载荷与少量倾覆力矩，避免长期运行后固定位置出现松动偏移。另一侧为带贯通内孔的套筒支撑段，内孔表面为轴承配合面，用于镶嵌滑动轴套或者滚动轴承，为进给杆提供光滑的回转支撑面，套筒段的长度经过匹配计算，足够的支撑跨距可以有效降低进给杆的挠曲变形量，保证杆体动作过程中的同轴度。连接固定法兰与支撑套筒的是三角形加强筋结构，筋板从法兰面延伸至套筒外壁，将两个功能区域刚性连接为整体，既可以减少零件整体的材料用量、降低自重，又能大幅提升结构的抗弯、抗扭刚性，避免支撑套筒在载荷作用下出现相对于安装面的角度偏移。

　　从安装边界维度考量，该零件的法兰面为平面贴合设计，安装时与设备安装板完全贴合，两个安装孔的中心距、孔位公差严格匹配安装板上的预设螺孔位置，不需要额外的调整垫片即可完成定位安装，降低现场装配的复杂度。支撑套筒的内孔轴线与法兰安装面保持严格的平行度公差，保证安装完成后进给杆的轴线与设计传动轴线完全重合，不会出现别劲、卡滞的问题。零件的整体外轮廓做了圆角过渡处理，没有尖锐的棱角，既可以避免加工、装配过程中划伤操作人员，也能减少应力集中点，提升零件在长期交变载荷下的疲劳寿命。

　　在功能特性层面，该支撑轴承的结构设计充分考虑了电力设备长期免维护的运行需求，一体式结构没有多余的拼接缝隙，不会出现拼接松动的问题，支撑套筒的内孔粗糙度、圆度公差都按照回转支撑的精度要求设计，配合适配的轴套可以保证进给杆动作顺滑，传动阻力小，即使在变压器长期静置后首次操作调压，也不会出现卡涩问题。同时零件的外形尺寸紧凑，不会占用过多的机构内部安装空间，在有限的变压器机构舱内可以轻松完成布置，不会和周边的传动连杆、触头组件产生运动干涉。设计过程中还充分考虑了加工工艺性，所有的加工面都可以通过普通的铣、钻、镗工序完成，不需要特殊的定制刀具，适合批量生产加工，零件的壁厚均匀，铸造过程中不容易出现缩孔、砂眼等铸造缺陷，成品率高。

　　实际选型应用时，需要重点核对安装孔的中心距尺寸、支撑内孔的直径参数、套筒段的轴向长度，确保与所用的进给杆直径、安装板的孔位完全匹配，同时要确认支撑面的载荷承受能力是否满足对应规格变压器的传动载荷要求，避免出现支撑刚性不足导致的传动精度下降问题。这类支撑结构相比分体式的轴承固定座，零件数量更少，装配工序更简单，整体刚性更优，非常适合在电力变压器这类对可靠性要求极高、维护空间有限的设备中使用，能够在设备全生命周期内稳定提供进给杆的回转支撑作用，保障调压机构的动作可靠性。
