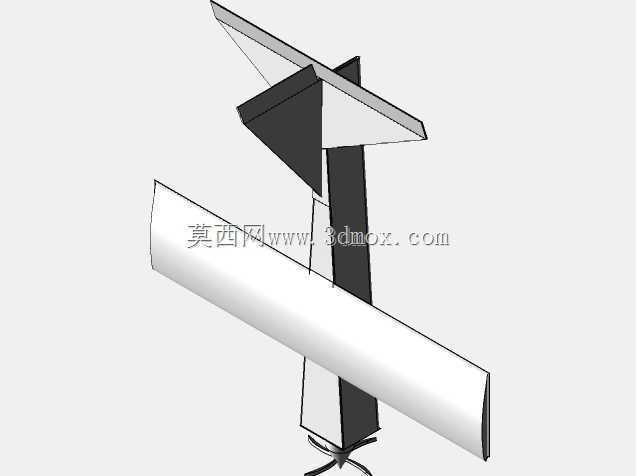

简易螺旋桨固定翼滑翔飞机结构设计

　　这款固定翼螺旋桨滑翔结构，最初的设计出发点是面向航空科普教学场景的实操教具，同时也可作为入门级航模爱好者的结构验证原型，在中小学航空航天科普实践、高校航模社团入门结构教学、青少年科创赛事基础组参赛原型等场景中都能适配使用，不需要复杂的飞控系统加持，仅靠基础气动布局就能完成平直滑翔、小半径转弯等基础飞行动作，能让使用者快速理解固定翼飞行器的升力产生逻辑、各操纵面的作用原理，以及动力系统与气动布局的匹配关系。

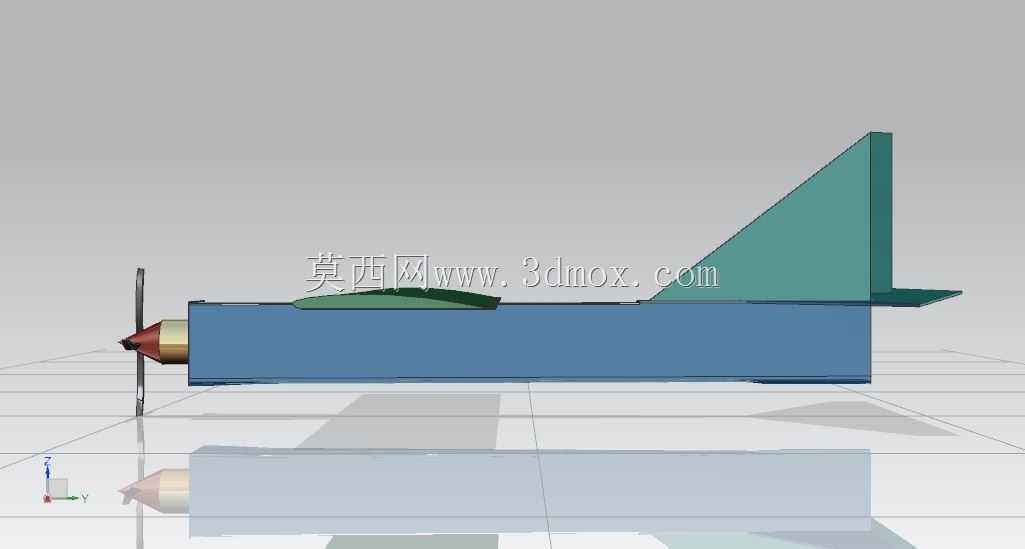

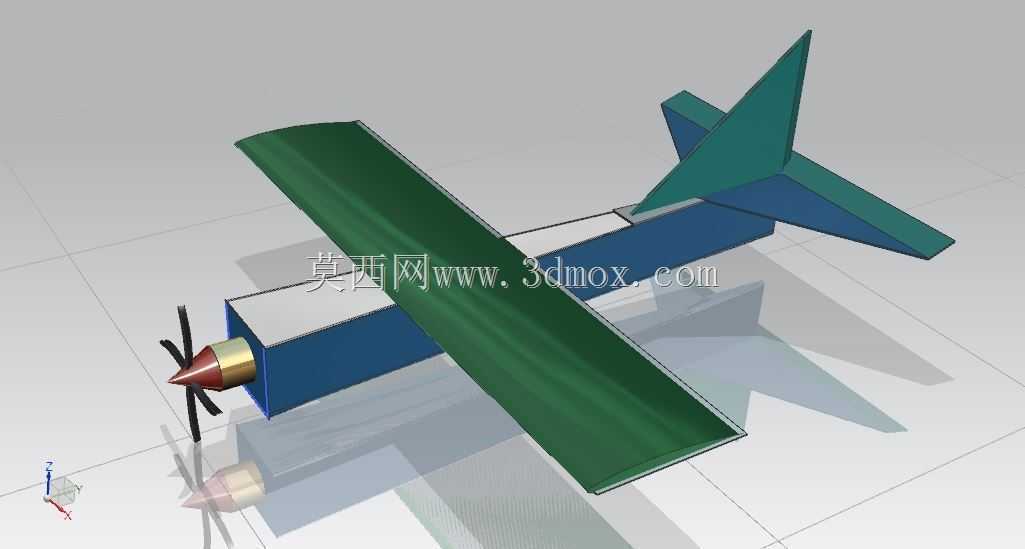

　　从功能特性来看，该结构采用上单翼布局，机翼为平直矩形翼型，这种翼型的低速升力系数表现优异，在较低的起飞速度下就能获得足够升力，对起飞场地的要求极低，普通平整的操场草坪、硬化路面都能完成起降操作。机身采用矩形截面的轻量化承力结构，前半段预留了动力安装位，可适配微型有刷或无刷动力组，前端的整流锥与两叶螺旋桨直接匹配动力输出轴，整流锥的锥角经过反复调整，能有效降低动力段的正面风阻，同时引导气流平滑流过机翼前缘，减少翼根处的气流紊流。尾翼组采用常规的垂直尾翼加水平尾翼布局，垂尾与平尾的翼面均为简单的平板结构，垂尾后缘预留了方向舵安装位，平尾后缘预留了升降舵安装位，使用者可根据自身需求加装微型舵机完成操纵面的控制，不需要对机身主体结构做二次修改。

　　设计过程中优先考虑了结构的易加工性与装配容错率，机翼与机身的连接采用插接式结构，翼根处设置了定位凸台，装配时不需要复杂的定位工装，仅靠凸台与机身卡槽的配合就能保证机翼的安装角在预设误差范围内，安装角设置为3度，这个角度是经过多次滑翔测试验证的，在无动力滑翔状态下能保持最佳的升阻比，滑翔比可达到1:8以上，在小动力推进状态下的滞空时间也能得到有效保障。机身的重心位置预设在机翼弦长的三分之一处，也就是常规固定翼飞行器的气动焦点前方，这个位置的设置能保证飞行器在飞行过程中拥有足够的纵向静稳定性，即使是初次接触航模的操作者，也能快速掌握飞行姿态的调整逻辑，不容易出现失速尾旋等危险状态。

　　从安装边界与尺寸适配来看，整机的翼展控制在1.2米以内，机身长度控制在0.8米左右，这个尺寸既保证了足够的滑翔稳定性，又不会因为尺寸过大导致运输、存放不便，日常携带只需要将机翼从机身插接位拆下，就能放进普通的双肩背包中。各部件的壁厚均设置为1.5毫米，在采用低密度发泡材料或者轻木加工时，整机的起飞重量可控制在150克以内，即使是采用PLA材料3D打印制作，整机重量也能控制在300克以内，对动力系统的推力要求极低，仅需要30克以上的推力就能完成起飞与平飞动作，动力组的选型范围非常宽泛，不需要使用高倍率的动力电池，普通的2S锂电池就能提供10分钟以上的续航时间。

　　结构细节上，机翼的前缘做了圆角过渡处理，能有效降低大迎角飞行时的气流分离概率，延迟失速的出现，机翼后缘保持平直，可根据飞行测试的结果灵活调整副翼的尺寸与安装位置，不需要重新制作整个机翼。尾翼与机身的连接同样采用插接结构，垂尾与平尾的安装位置预留了2毫米的调整余量，可根据实际试飞的姿态反馈，微调尾翼的安装角度，修正飞行过程中出现的偏航、抬头或者低头趋势。起落架部分虽然在当前展示结构中未做细化，但机身腹部预留了起落架的安装孔位，可根据使用场景加装前三点式或者后三点式起落架，满足滑跑起降的需求，如果是手抛起飞的场景，也可以不安装起落架，进一步降低整机重量，提升滑翔性能。

　　在实际教学场景中，这款结构可拆解为机翼、机身、尾翼、动力组四个独立模块，每个模块都能单独作为结构讲解的载体，比如讲解机翼部分时，可以直观展示翼型与升力的关系，讲解机身部分时可以展示承力结构的布局逻辑，讲解尾翼部分时可以展示稳定性与操纵性的平衡设计，讲解动力组部分时可以展示拉力线与飞行姿态的匹配关系。对于入门级航模爱好者来说，这款结构的加工难度极低，不管是采用激光切割轻木、热切割发泡材料，还是采用桌面级3D打印机打印，都能在短时间内完成整机的制作，不需要复杂的加工设备，普通的手工工具就能完成装配与调试，能让制作者把更多的精力放在气动调试与飞行练习上，而不是耗费在复杂的结构加工环节。

　　设计时也充分考虑了结构的抗损性能，机翼与机身的插接位设置了轻微的过盈配合，在发生轻微撞击时，机翼会从插接位脱落，吸收撞击能量，不会导致机翼或者机身主体断裂，各翼面的边缘都做了倒角处理，即使飞行过程中碰到障碍物，也不容易出现翼面崩裂的情况，日常练习飞行时的维护成本极低，损坏的部件可以单独替换，不需要重新制作整个整机。
