轻量化电力设备安装支撑固定结构件

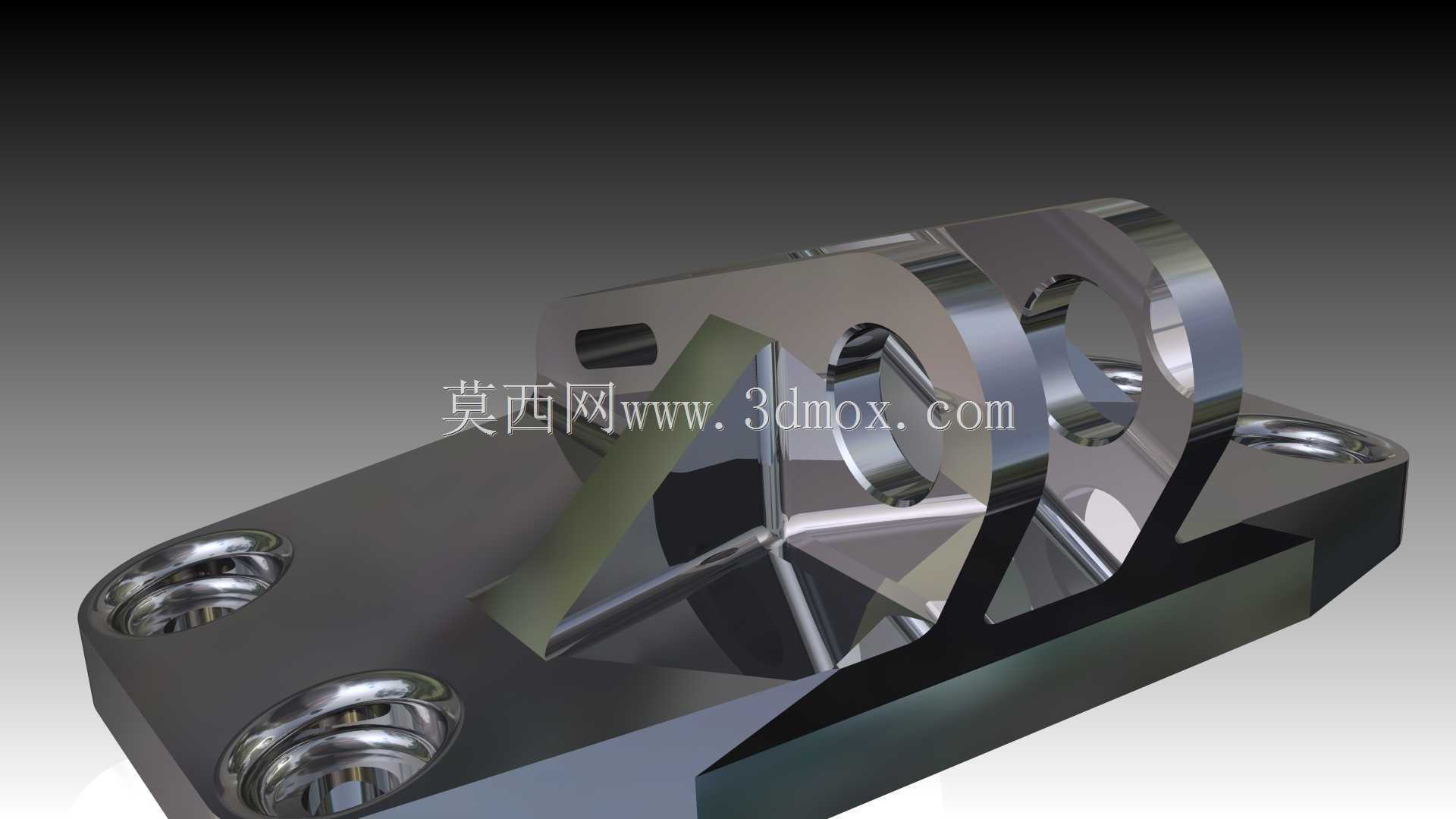

　　该结构件主要面向电力设备内部组件的安装固定场景，在输配电配套设备、工业电气控制柜、户外电力终端装置中承担核心承载与定位作用，区别于传统厚重的铸造成型支座，这款结构件在保证结构强度达标的前提下完成了大幅减重，适配当前电力设备紧凑化、轻量化的设计迭代趋势。从实际使用场景来看，这类支撑件需要长期承受被支撑电气组件的静载荷，同时要耐受设备运行过程中产生的微幅振动，部分户外部署场景下还要应对温度交变带来的结构应力变化，因此设计阶段首先对受力路径做了完整梳理：底部安装面设置两个沉头安装孔，孔位周边做了局部加厚处理，避免螺栓锁紧时应力集中导致的基材变形，沉孔深度经过精确核算，保证螺栓锁紧后端面不突出安装平面，不会与其他相邻部件产生干涉。

　　上部的两个同轴铰接孔是核心承载位，孔内壁的加工精度直接影响铰接部件的转动顺畅度与长期磨损寿命，设计时在孔位外侧设置了环形加厚凸台，既提升了孔位的径向承载能力，也避免了薄壁部位加工时出现的振刀变形问题。连接底部安装面与上部铰接位的支撑结构采用了三角形加强筋布局，筋板的厚度根据受力仿真结果做了差异化调整：主受力方向的筋板厚度更大，非主要受力方向的筋板做了局部挖空处理，在不削弱整体结构刚性的前提下最大化去除冗余材料，最终实现整体重量较传统同载荷支座降低过半的效果。从安装边界来看，底部安装平面的平面度公差控制在0.05mm以内，保证安装后与设备基板的贴合度，避免长期受力出现应力集中断裂；两个上部铰接孔的同轴度公差满足IT7级精度要求，

　　适配标准直径的铰接销轴，无需二次加工即可直接完成装配。结构的边角位置全部做了圆角过渡处理，一方面消除加工过程中的应力集中点，提升部件的抗疲劳寿命，另一方面也避免安装维护过程中尖锐边角划伤操作人员。在实际选型适配过程中，这类支撑件可以直接替换原有同安装尺寸的厚重铸钢支座，不需要改动设备整体的安装布局，就能实现设备整体重量的降低，对于需要控制整体重量的机载电力设备、便携电气装置来说，这种减重设计带来的收益尤为明显。建模过程中对所有配合面的公差带做了明确标注，安装孔的位置度公差、铰接孔的圆柱度公差都结合实际装配需求做了设定，避免后续生产加工出现装配偏差。筋板与主体连接的位置全部做了圆弧过渡，没有直角相接的应力集中结构，经过有限元仿真验证，

　　在额定1.5倍载荷下，结构的最大变形量小于0.02mm，最大应力远低于常用结构钢的屈服强度，完全满足长期使用的强度要求。整体结构没有复杂的异形曲面，既适合采用五轴加工中心一体铣削成型做小批量试制，也适合调整拔模角度后采用压铸工艺做批量生产，适配不同阶段的生产需求。
