NASA滚筒挑战赛多叶片铲斗结构设计

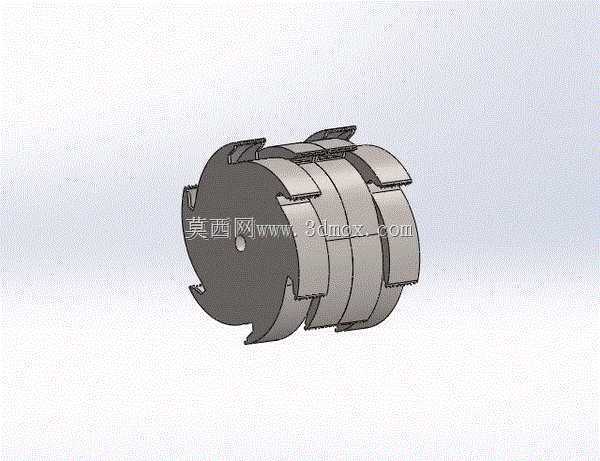

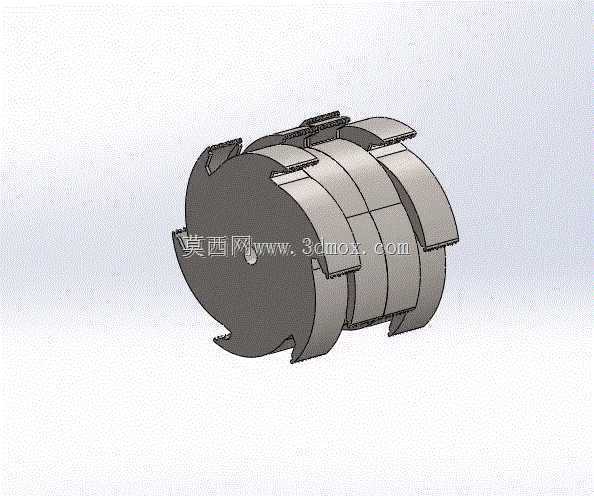

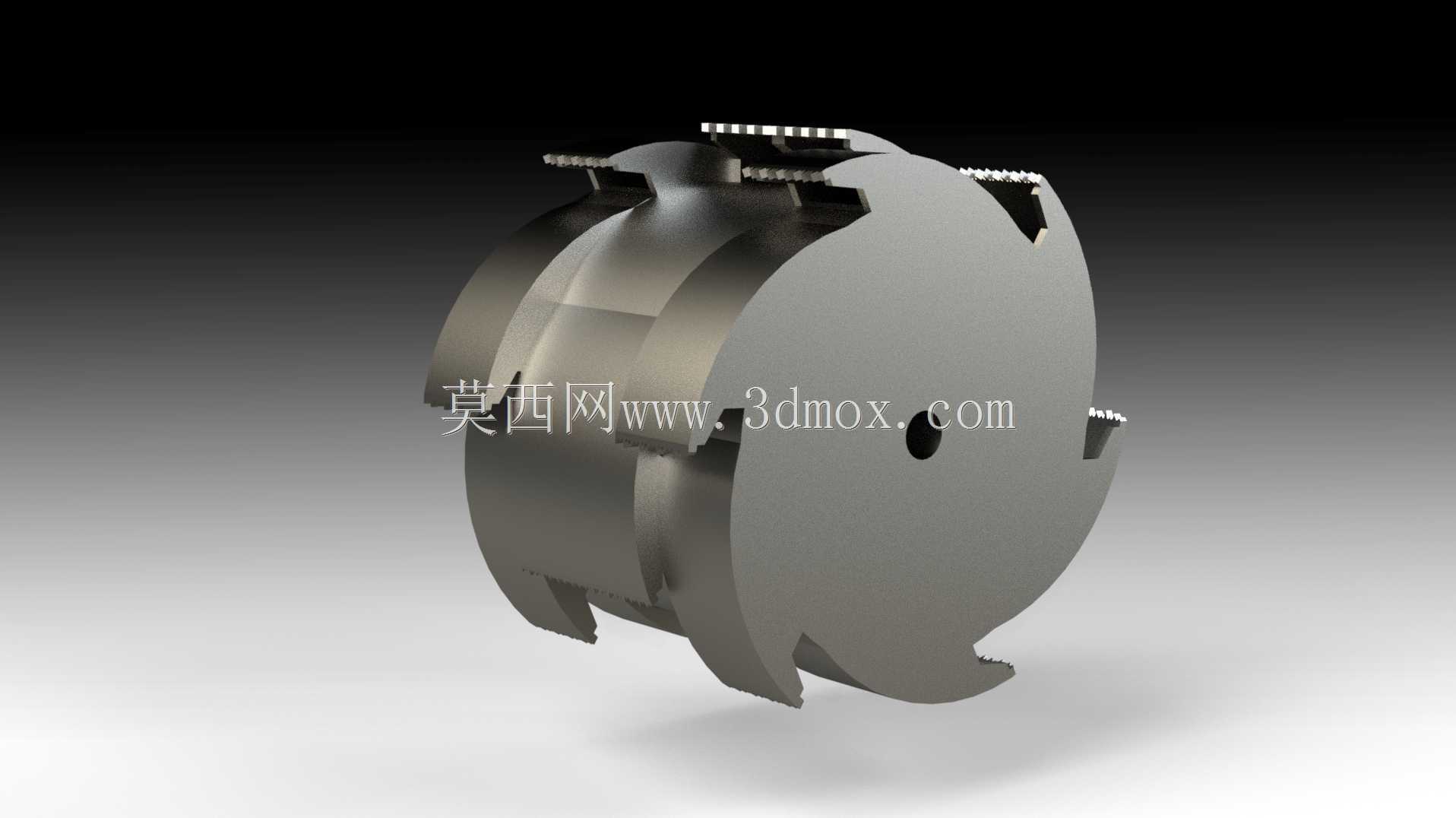

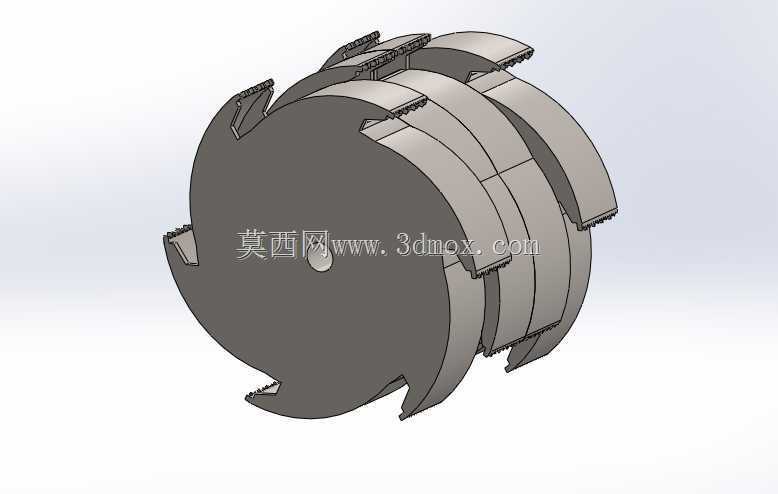

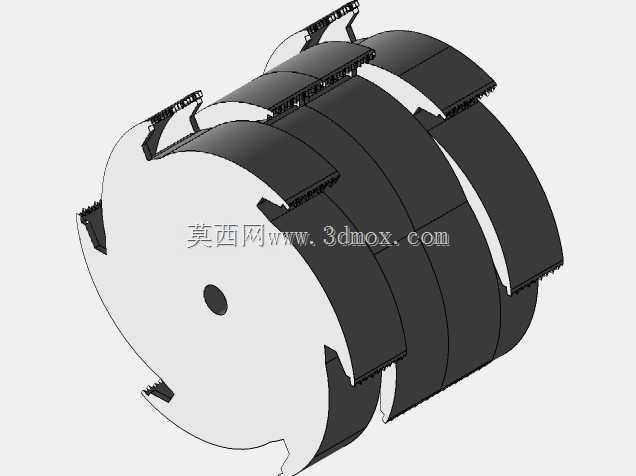

　　在深空探测地外天体采样任务场景中，表壤采集执行机构的性能直接决定采样任务的完成效率与样本获取质量，这款多叶片铲斗结构正是针对地外低重力环境下的表壤采集需求开发的滚筒式采样执行部件，可适配行星表面巡视器的采样机械臂末端安装，也可搭载于小型无人采样平台的前端采集单元，在模拟月壤、模拟火星壤等松散颗粒介质的采集作业中具备稳定的作业表现。不同于常规工程领域使用的单铲斗挖掘结构，该设计采用多叶片沿滚筒周向排布的结构形式，在滚筒回转作业过程中，每一片叶片都会依次切入表壤层完成铲取动作，相比单铲斗结构，单次回转即可完成多份样本的铲取与收纳，在低重力环境下不需要依靠大冲击力的挖掘动作即可完成采样，能够有效降低采样作业对搭载平台姿态稳定性的干扰，

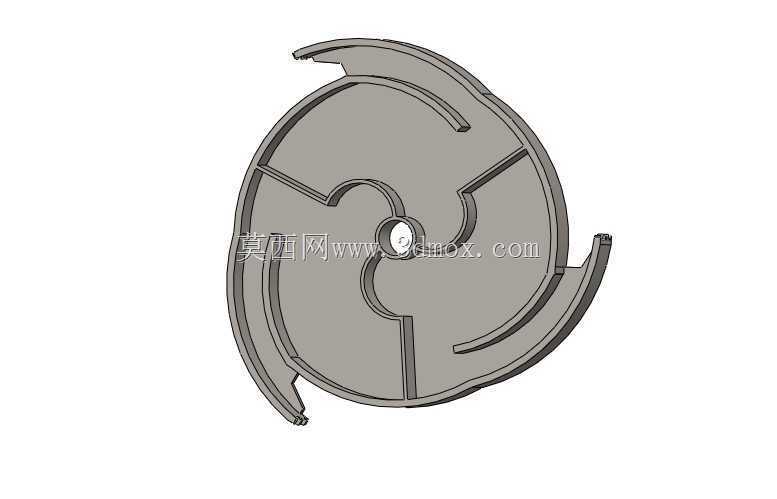

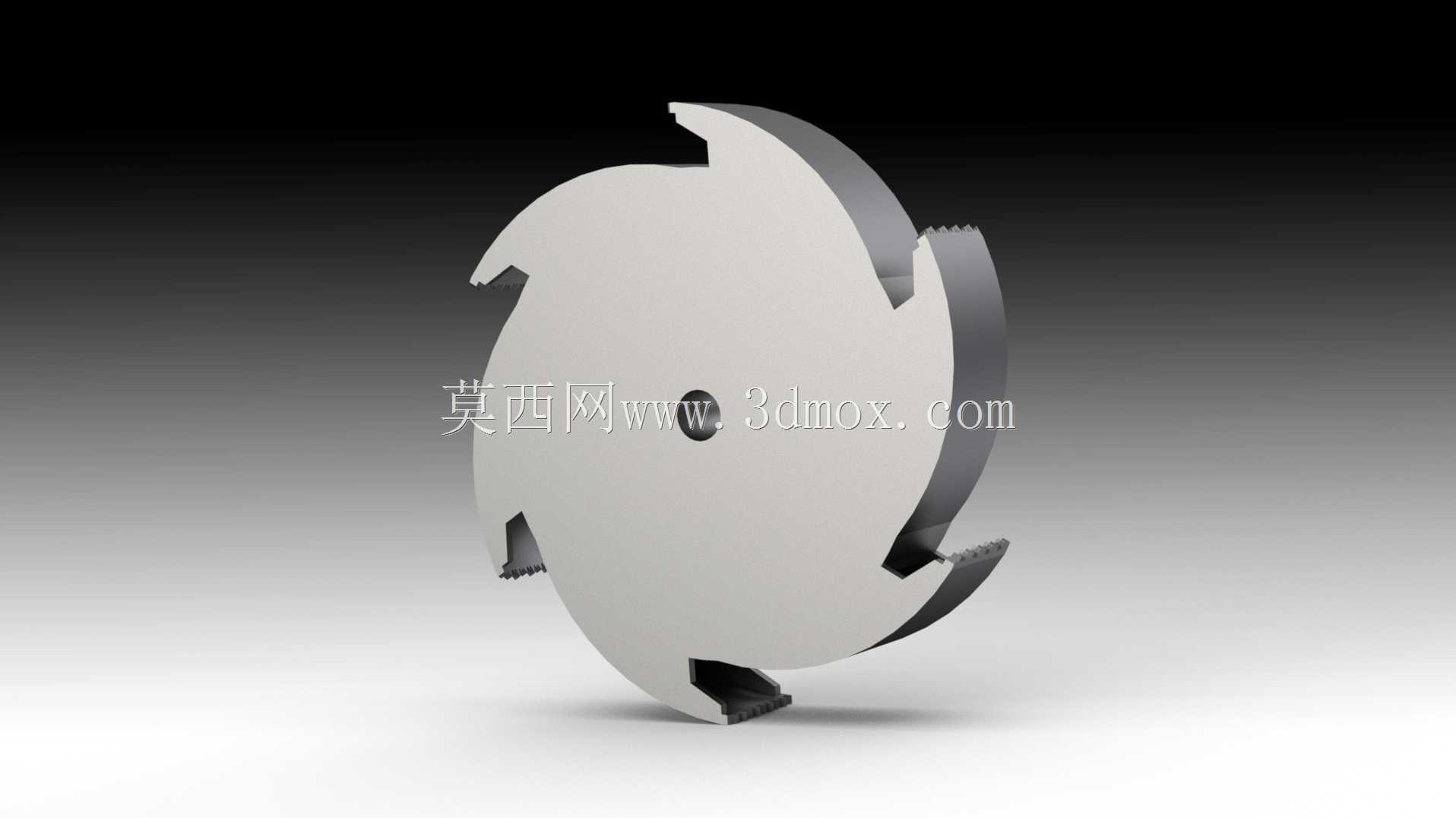

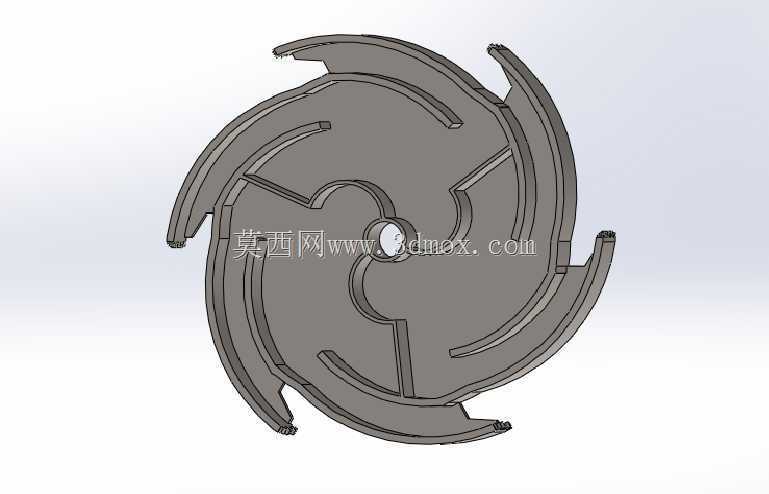

　　避免因挖掘反作用力过大导致巡视器侧滑或者姿态失稳的风险。从结构设计逻辑来看，设计阶段重点平衡了结构自重与填充率的核心矛盾，单叶片与整体滚筒的结构尺寸比例设置为1:2，这个比例是经过多轮采样模拟迭代验证得到的最优区间：如果叶片占比过大，会导致滚筒整体自重过高，挤占搭载平台的有效载荷配额，同时叶片之间的收纳空间被压缩，单次采样的填充率不足；如果叶片占比过小，叶片切入表壤的深度不足，铲取过程中容易出现样本洒落，无法保证单次采样的样本获取量。滚筒内部采用勺状曲面构型，这个设计细节是整个结构的核心功能点：当滚筒旋转到铲取工位时，勺状曲面可以引导铲取的表壤向滚筒内部腔体滑动，当滚筒继续旋转到提升工位时，曲面结构可以形成临时的挡料结构，

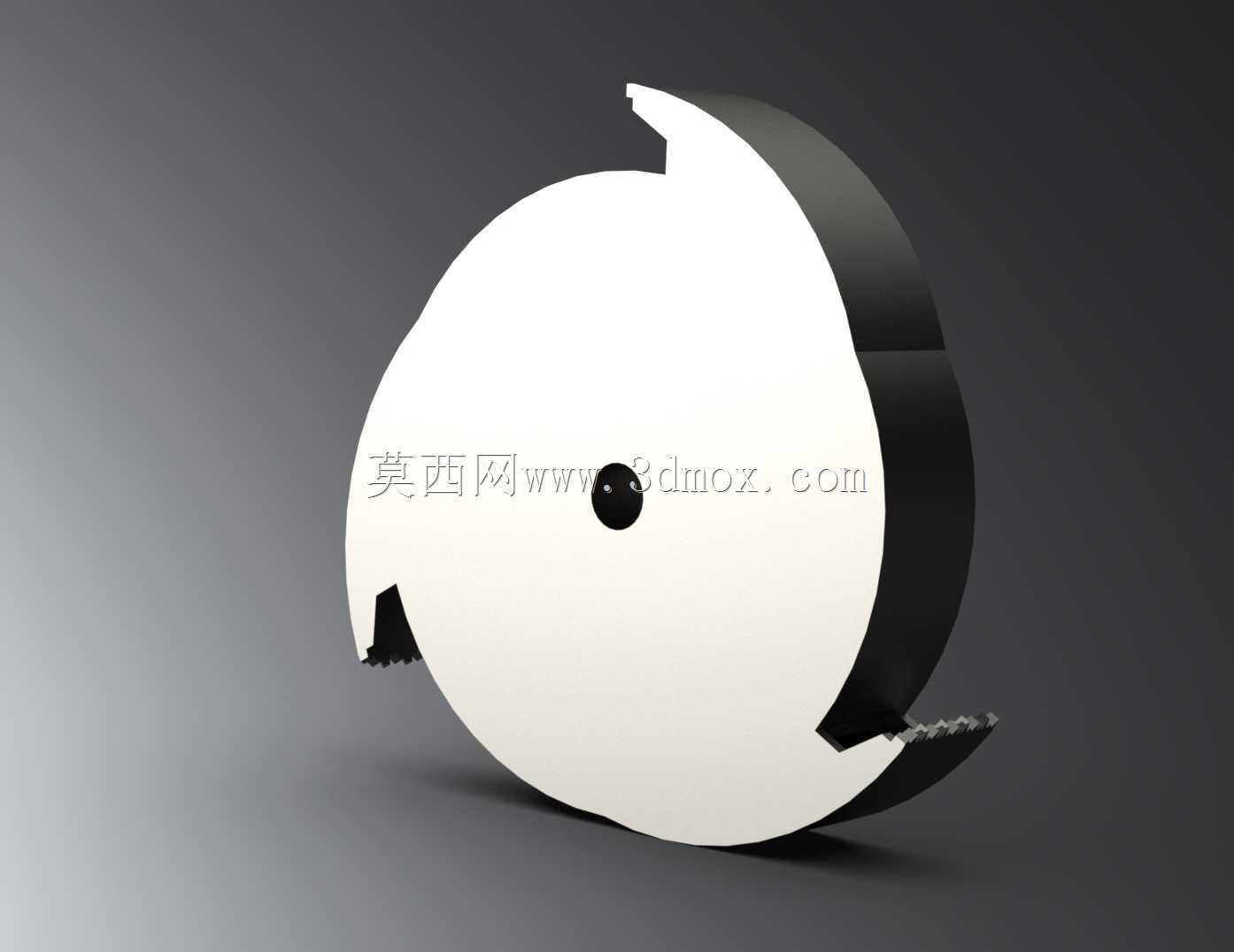

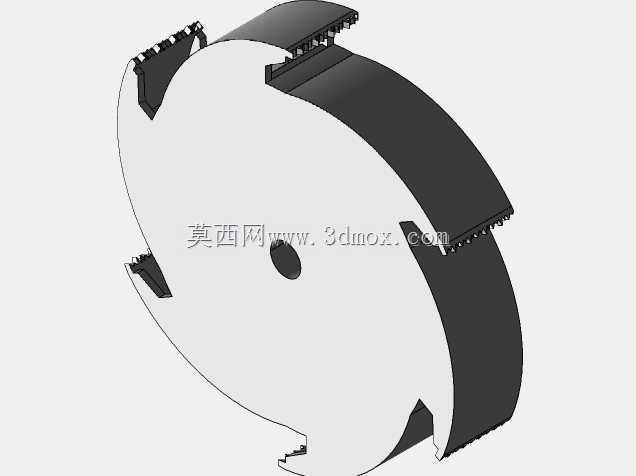

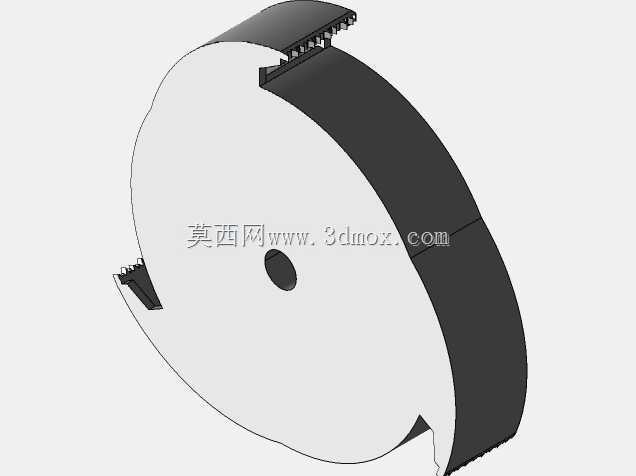

　　阻止表壤在低重力环境下从铲斗入口倾泻漏出，同时曲面与叶片之间形成的额外腔体空间，可以在不增加滚筒整体外轮廓尺寸的前提下，有效提升单圈回转的样本收纳容积，让整体结构在有限的安装边界内实现更高的采样效率。从安装边界来看，该结构中心设置有标准的传动轴安装孔，可直接与采样驱动模块的输出轴配合，不需要额外设计转接法兰，整体外轮廓为规整的圆柱形，在收纳状态下不会与巡视器的其他结构产生运动干涉，叶片边缘做了加厚耐磨处理，能够应对表壤中硬质颗粒的磨耗，延长结构在极端环境下的使用寿命。在实际作业过程中，驱动单元带动滚筒以恒定转速回转，接触星表的叶片首先以小角度切入松散表壤层，随着滚筒转动，叶片将铲取的表壤沿内部勺状曲面导入收纳腔体，

　　相邻叶片依次完成铲取动作，当腔体旋转到卸料工位时，叶片与曲面的相对位置变化，腔体内存储的样本会在重力与离心力的共同作用下流入样本收纳舱，整个采样过程连续平稳，不需要频繁调整铲斗的挖掘角度，大幅降低了采样作业的控制复杂度。针对地外探测任务的可靠性要求，该结构没有设置额外的活动挡料部件，依靠自身曲面构型完成挡料与卸料动作，减少了故障点数量，在极端温差、高辐射的太空环境下具备更高的运行可靠性，不会因为活动部件卡滞导致采样功能失效。在地面模拟验证阶段，该结构在不同紧实度的模拟月壤工况下都能保持稳定的填充率，即使在模拟低重力的试验环境中，也没有出现样本大量洒落的问题，叶片的切入角度经过优化，在铲取过程中不会对星表下层的岩层产生过大的挖掘力，能够有效保护星表的原始地质层信息，满足深空探测采样任务的科学探测要求。
