可互换测试段模块化风洞实验装置

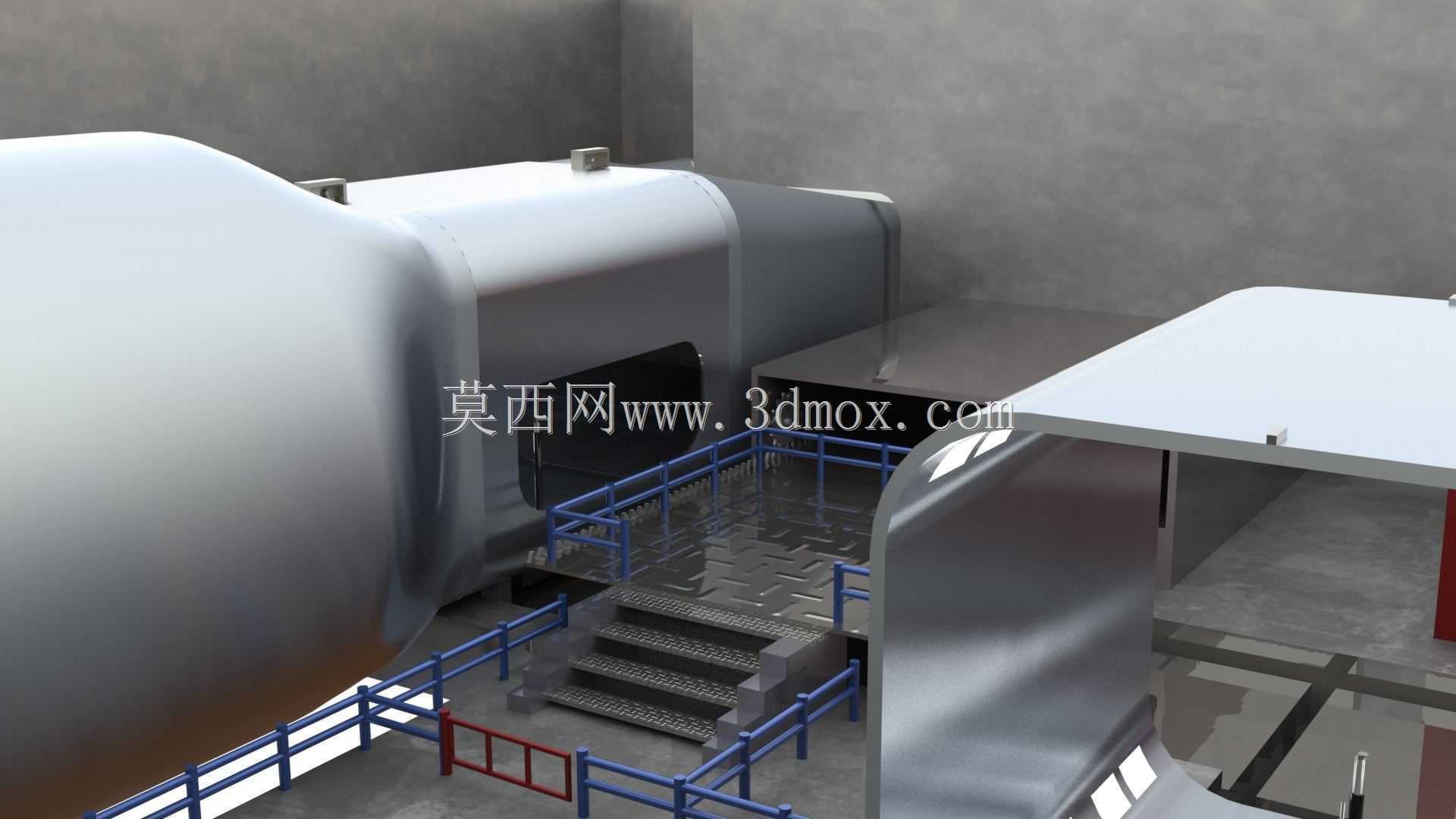

　　这套风洞方案的核心设计逻辑，是围绕多类型被测件的快速切换测试需求搭建的，在航空航天零部件气动性能验证、工业产品风阻测试、建筑结构抗风模拟等场景中，传统风洞往往需要耗费数天时间完成测试段工装更换、传感器校准、流场调试，而该方案通过可互换的标准化测试段接口设计，能将不同测试工况的切换时间压缩到原有周期的三分之一以内，大幅提升实验设备的利用率。从结构布局来看，测试段区域预留了足够的安装操作空间，周边设置的带护栏操作平台与防滑踏步，是按照现场实验人员的操作动线规划的，踏步高度控制在150mm的常规工程舒适区间，护栏横杆间距符合工业操作平台的安全防护要求，平台边缘做了防滑凸纹处理，避免实验人员在安装被测件、调试传感器时发生滑坠风险。

　　测试段的攻角与旋转调节机构，采用了集成化的安装座设计，可在不拆解主体流道结构的前提下，完成被测件0到90度攻角范围的连续调整，以及360度周向旋转定位，能覆盖绝大多数气动测试的姿态调整需求，调节机构的锁紧位置做了冗余设计，避免高速气流冲击下出现被测件移位的问题。观测系统的布置上，除了常规的透明观察窗外，还在测试段周边预留了普通光学摄像头与红外热成像摄像头的安装点位，摄像头支架采用可调节式结构，可根据不同被测件的尺寸调整拍摄角度与焦距，配合顶部设置的LED面状补光光源，能在不干扰流场的前提下，清晰捕捉被测件表面的流场变化、形变情况以及温度分布数据，补光光源的色温与亮度做了均匀化处理，避免玻璃观察窗出现反光影响拍摄精度。

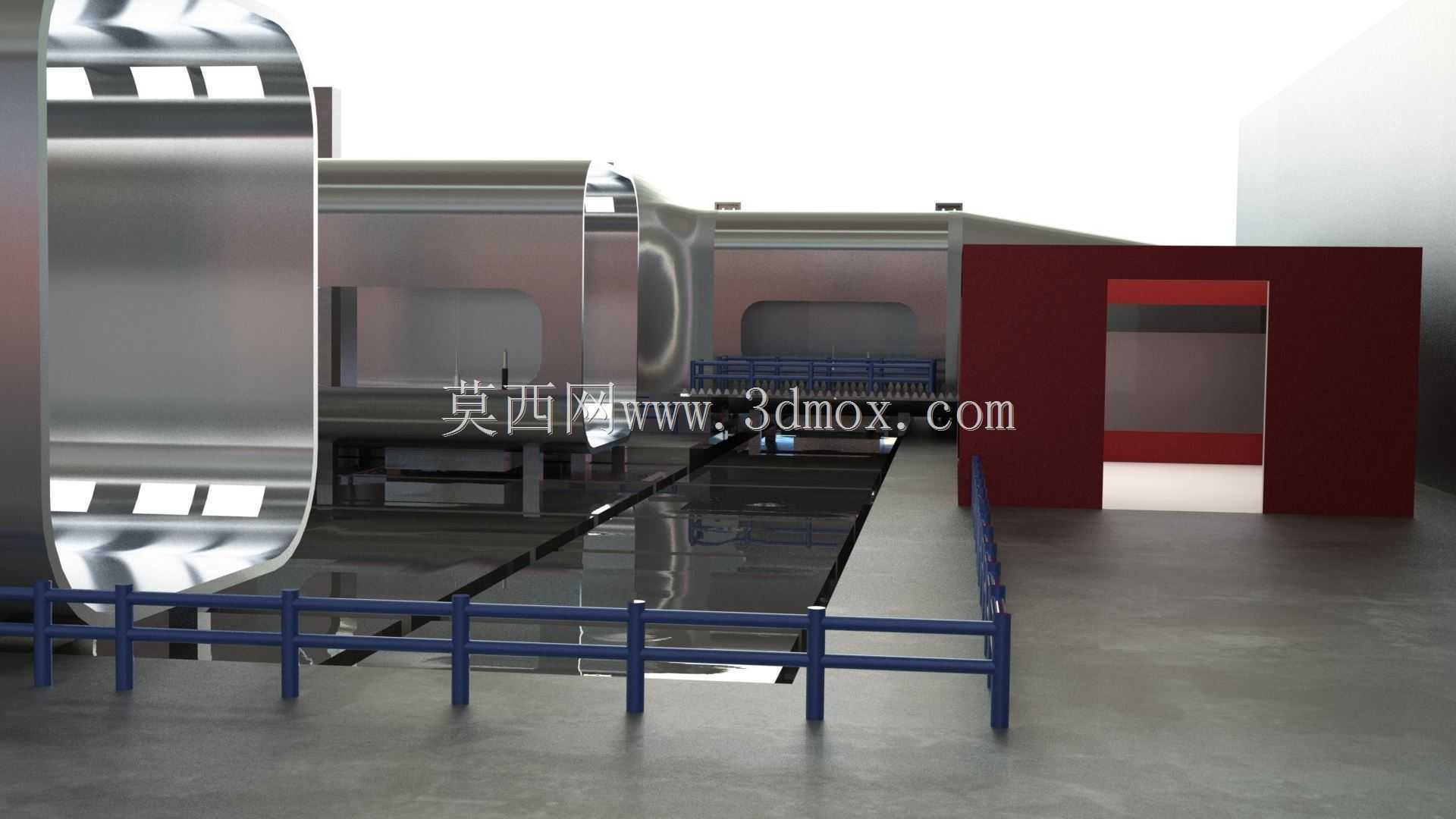

　　流道主体的过渡段采用了顺滑的曲面设计，能减少气流在流道内的沿程阻力损失，降低风洞运行时的能耗，同时流道内壁做了光滑处理，避免壁面紊流影响测试段的流场均匀性。在安全设计层面，整套装置在操作平台周边设置了紧急停机触发点位，测试段的观察窗采用高强度抗冲击材料，能承受高速气流下可能出现的被测件碎裂冲击，流道的连接法兰位置都设置了密封结构，避免气流泄漏影响测试精度同时产生额外的气动噪音。设备的安装边界方面，整套装置的主体流道沿轴向排布，周边预留了不小于1.2米的检修通道，方便后期对风机段、整流段、测试段的设备进行维护保养，操作平台的高度距离测试段中心位置控制在1.1米，符合实验人员站立操作的人机工程学要求，

　　不需要额外垫高就能完成被测件的安装与接线工作。这套设计没有采用复杂的非标定制结构，绝大多数连接部件、防护部件都采用了工业通用标准件，在生产制造阶段能有效降低加工成本与装配难度，后期维护时也能快速采购替换备件，不会因为个别非标件损坏导致整套设备长时间停机。从测试适配性来看，可互换的测试段模块可以根据不同的测试需求更换，比如更换成带测力天平的测试段用于气动力测量，更换成带烟流发生装置的测试段用于流场显示实验，不需要对整套风洞的主体结构进行改造，就能覆盖多学科的气动实验需求，对于高校实验室、企业研发中心这类需要开展多类型气动测试的场景，这种模块化设计的适配性远高于固定测试段的传统风洞结构。
