电力变压器配套锌制安全安装支架

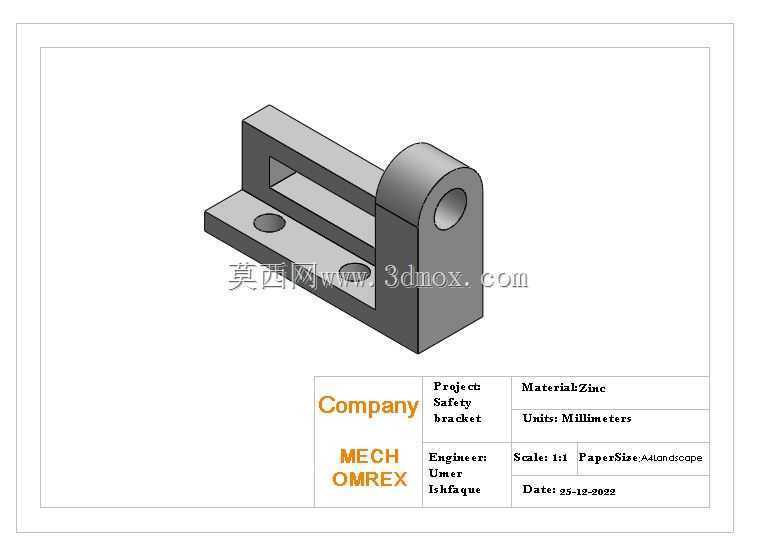

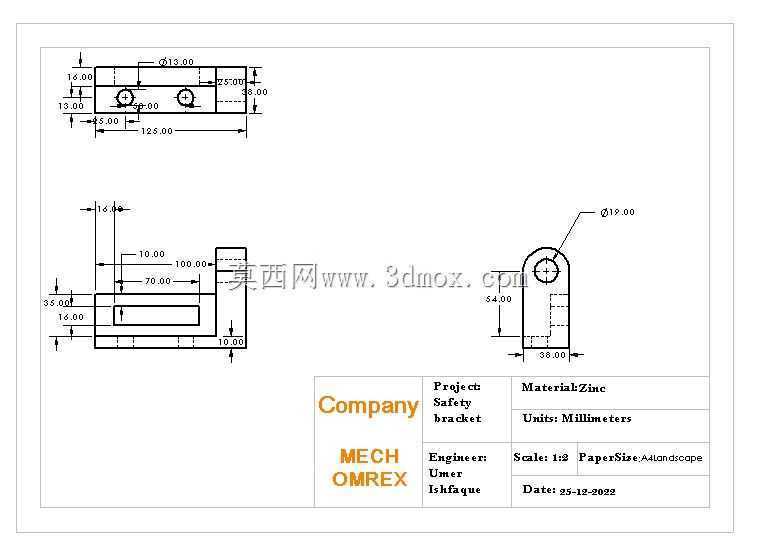

　　在电力输配系统的户外变压器安装场景中，这类支架承担着核心的附属构件固定与安全防护作用，区别于常规的设备主承重支架，它的设计定位更偏向于局部功能组件的定位支撑，常见于变压器油温监测组件、接地端子排、外置安全联锁拨片的安装固定，避免附属组件直接挂载在变压器壳体上造成的壳体应力集中，或是长期户外运行后螺栓松动导致的部件脱落风险。从结构形态来看，该支架采用一体化折弯加局部机加工的成型思路，底部为带两个安装通孔的平直安装面，安装孔的孔位公差按照IT12级精度控制，适配现场常用的M8膨胀螺栓或是设备预装的焊接螺柱，安装面的平面度控制在0.1mm以内，保证安装后支架不会出现翘曲虚接的问题，避免长期受振动影响出现固定螺栓疲劳断裂的情况。

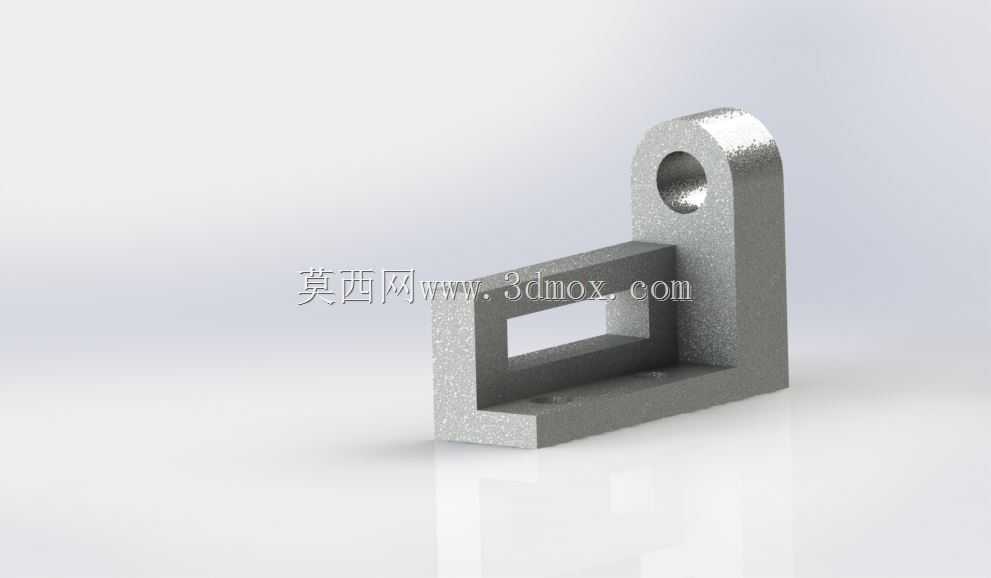

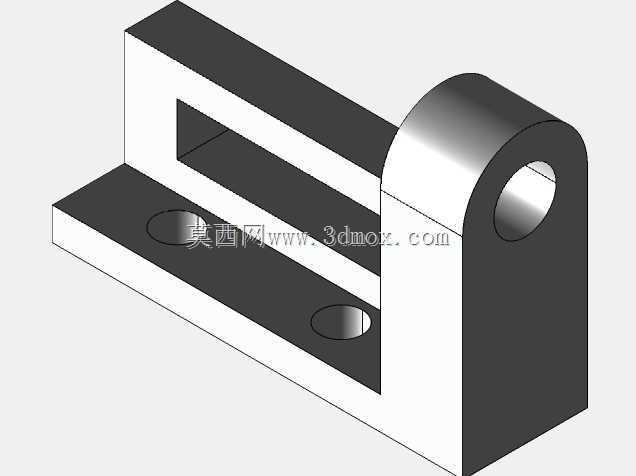

　　支架中段采用带矩形镂空的立板结构，这种镂空设计并非单纯为了减重，更重要的是在户外凝露、雨水环境下，不会在支架表面积存积水，减少锌层被腐蚀的概率，同时镂空结构也能给安装在支架上的组件留出走线空间，方便二次回路的线缆绑扎固定，不会出现线缆被支架棱边割破绝缘层的隐患。支架端部的带孔圆柱凸台是核心的功能安装位，凸台内的通孔为光孔设计，孔壁粗糙度达到Ra3.2，适配直径10mm的铰接销轴，用来安装可开合的安全防护挡片，当变压器进行现场检修作业时，挡片可以绕销轴转动，遮挡住裸露的带电接线端子，避免检修人员误触带电部位，凸台的根部做了R3的圆角过渡，避免应力集中导致的凸台断裂，毕竟户外设备长期受温差影响，金属构件会存在热胀冷缩的形变应力，

　　圆角过渡能大幅降低交变应力下的开裂风险。材质选用锌合金压铸成型，相比普通碳钢支架，锌材质的自然防腐性能更好，不需要额外做喷塑或是镀锌处理就能适应户外高湿度、轻度盐碱的运行环境，同时锌合金的减震阻尼性能优于碳钢，能吸收变压器运行时产生的高频微振动，避免支架上安装的精密监测组件受振动影响出现测量误差。从安装边界来看，支架整体的安装投影尺寸控制在较小范围内，底部安装孔的中心距按照标准变压器壳体的预留安装位设计，不需要现场对变压器壳体进行二次打孔，安装时只需要对齐预装螺柱，加装平垫和防松垫圈拧紧即可，不需要复杂的调平工序。立板的高度经过匹配计算，安装后端部的铰接孔中心距离安装面的高度刚好匹配常规安全挡片的转动半径，

　　不会出现挡片转动时剐蹭变压器壳体或是相邻线缆的问题。在实际选型应用中，这类支架不需要做额外的表面处理，出厂时的自然锌层就能满足10年以上的户外使用要求，相比碳钢焊接支架，它的成型一致性更好，批量安装时不需要逐个调整孔位，能大幅缩短现场施工的周期。结构设计上没有多余的装饰性结构，所有的棱边都做了R1的倒角处理，避免安装作业时划伤施工人员的手部，同时倒角处理也能减少锌层在棱边位置的应力脱落，提升整体的防腐寿命。中段的镂空宽度经过优化，刚好可以容纳三股截面积2.5平方毫米的控制线缆穿过，线缆穿过时可以用扎带直接固定在镂空的横梁位置，不需要额外加装线卡，简化了现场布线的工序。端部圆柱凸台的长度控制在15mm，足够容纳安全挡片的安装耳板厚度，同时两端不会突出过多占用相邻组件的安装空间，凸台端面和安装耳板之间预留0.5mm的间隙，保证挡片转动时不会出现卡滞，即使长期运行有少量积尘或是锈蚀，也不会影响挡片的正常开合。在进行三维建模时，这类支架的建模重点在于安装孔位的公差配合，以及圆角过渡位置的曲率连续性，避免后续开模压铸时出现应力集中导致的铸件缺陷，同时要充分考虑压铸工艺的拔模斜度，所有垂直于安装面的侧壁都设置了1度的拔模斜度，保证压铸件能顺利脱模，不会出现侧壁拉伤的问题。
