电力变压器用锚定支撑支架结构设计

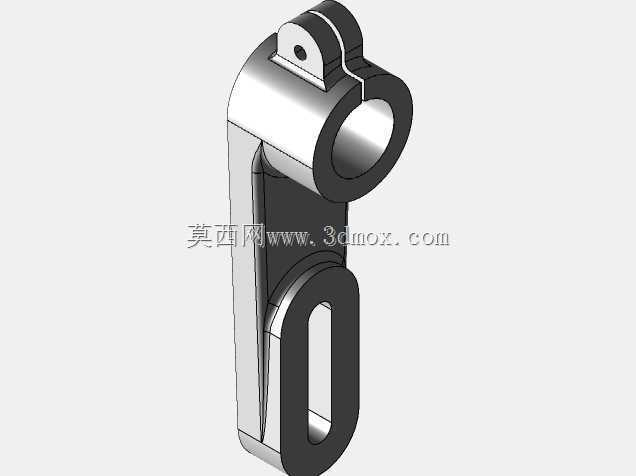

　　支架主体采用长条形板状结构，板身做了等强度设计，靠近上端铰接座的位置宽度更大，向下逐渐过渡到均匀宽度，在保证结构强度的前提下尽可能减少材料占用，降低部件自身重量，避免给变压器内部其他组件带来额外的载荷负担。下端设置长条形腰型安装孔，腰型孔的长度方向与支架主体长度方向保持一致，预留了足够的安装调整余量，在现场装配时可以根据实际安装位置的公差偏差调整固定位置，降低对配套安装件的加工精度要求，提升装配效率，同时腰型孔的边缘做了倒角处理，避免安装时紧固件的垫片被孔边毛刺划伤，保证紧固连接的可靠性。设计过程中首先需要明确支架的安装边界：上端环形铰接座的中心到下端腰型孔安装面的垂直距离，需要严格匹配变压器内部锚定部件与安装基座的相对位置，在输变电系统的电力变压器装配场景中，这类锚支架承担着核心部件的位置锚定与载荷传导作用，区别于普通设备的通用支撑件，其结构设计完全围绕变压器内部组件的固定需求展开，既要适配变压器内部紧凑的安装空间，也要承受设备运行过程中产生的振动载荷、温度形变带来的应力，避免核心部件出现位移、松脱问题，保障输变电设备长期运行的结构稳定性。从结构形态来看，该支架采用一体化弯折成型的主体结构，上端设置带安装孔的环形铰接座，环形结构的内径尺寸匹配对应锚定轴的外径公差，安装孔的位置精度控制在±0.05mm范围内，保证铰接配合时无多余旷量，同时环形座的侧壁做了加厚处理，厚度达到主体板材的1.5倍，用来抵消铰接位置长期转动产生的磨损，延长部件的使用寿命。

　　偏差过大会导致安装时出现强制装配的问题，长期运行会产生额外的内应力，容易造成支架断裂或者连接松脱；支架主体的宽度尺寸需要避开周边的布线空间、绝缘组件的安装位置，不能与其他部件产生运动干涉或者安全距离不足的问题，尤其是在电力设备内部，还要保证支架与带电部件之间留有足够的绝缘安全距离，避免出现放电隐患。从功能特性上看，该支架不仅承担静态的支撑固定作用，还要适配变压器运行时的小幅位移需求：上端的铰接结构允许锚定部件在一定角度范围内小幅转动，抵消设备运行时的振动、温度变化带来的形变位移，避免刚性连接导致的应力集中；下端的腰型孔除了安装调整作用外，也能在设备出现小幅热胀冷缩时提供一定的滑移余量，防止支架被形变应力拉裂。在结构强度校核环节，

　　需要重点验证三个位置的受力情况：一是上端环形座与主体板的连接过渡位置，这个位置是应力集中的高发区域，设计时采用了大圆角过渡结构，避免直角连接带来的应力集中问题，圆角半径不小于板材厚度的0.8倍，有效分散铰接位置传递的载荷；二是腰型孔的周边区域，这个位置是紧固件固定的受力点，孔边做了局部压筋处理，提升孔位周边的结构刚度，避免长期受力后孔位出现变形、拉长的问题；三是支架主体的中段位置，需要承受上端传递的横向、纵向复合载荷，板材厚度的选择经过载荷计算验证，在额定载荷下的形变量控制在0.1mm以内，不会因为形变过大影响锚定精度。实际应用中，这类支架的表面处理需要适配电力设备的使用环境，通常采用镀锌或者电泳处理，提升部件的防腐蚀、抗氧化能力，

　　保证在变压器内部的温湿度环境下长期使用不出现锈蚀，避免锈蚀碎屑掉落影响设备内部的绝缘性能。同时支架的所有棱边都做了倒钝处理，没有尖锐的毛刺、飞边，防止安装过程中划伤操作人员，也避免划破周边的绝缘线缆、绝缘垫片等配件。从装配逻辑来看，该支架的安装流程非常简便，上端通过铰接销与需要锚定的部件连接，下端通过紧固件穿过腰型孔固定在安装基座上，不需要复杂的专用工装，普通装配人员按照作业指导书即可完成安装，而且后期维护时如果需要调整锚定位置，只需要松开下端的紧固件，通过腰型孔调整位置后重新紧固即可，不需要拆卸整个支架，降低了后期运维的难度。在建模过程中，这类零件需要重点管控配合尺寸的公差标注，尤其是上端环形孔的内径、安装孔的位置度、下端腰型孔的尺寸精度，这些尺寸直接影响最终的装配效果，同时建模时需要保留所有的工艺特征，比如过渡圆角、倒角、压筋结构，保证后续加工生产时能够直接参考三维模型进行工艺编制，减少二维图纸与三维模型不一致带来的加工误差。
