电力变压器用卡扣式金属固定夹结构设计

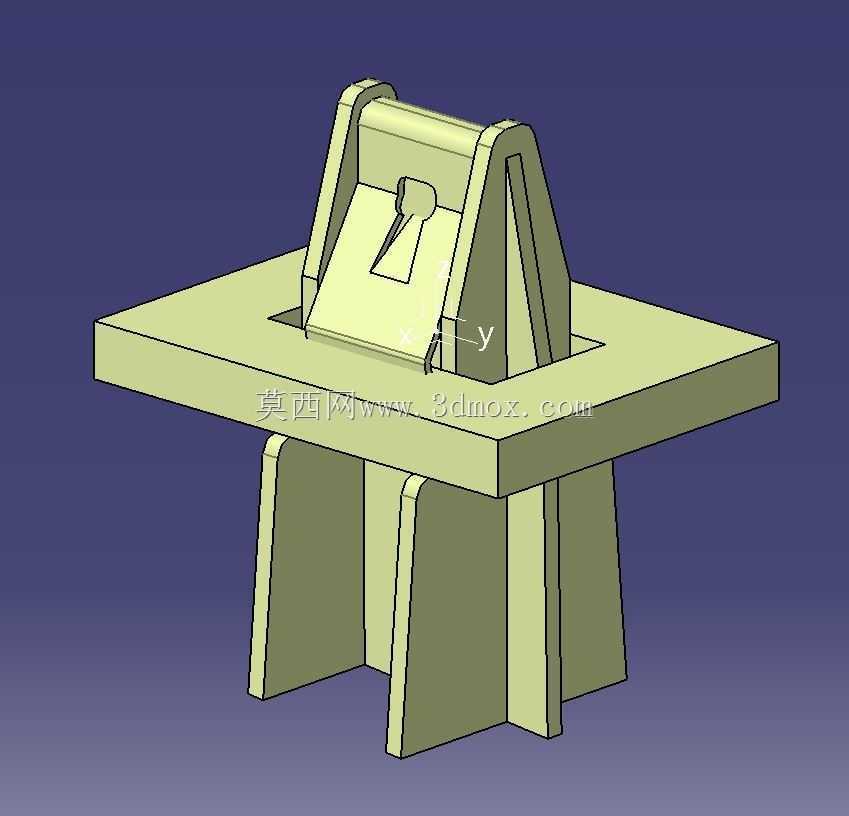

　　在电力输配系统的变压器装配环节，这类金属夹是用来实现内部叠片铁芯、外部接线端子排或是附属绝缘构件快速定位的核心小尺寸构件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，实际现场装配时往往因为夹件的干涉、夹持力不足或是安装对位偏差，拖慢整台变压器的组装节拍，甚至给后续长期运行留下构件松脱的隐患。从结构形态来看，这款金属夹采用一体折弯成型的钣金结构，底部设置四个带导向斜角的支撑支脚，支脚的外轮廓做了1.5度的拔模斜度，刚好可以匹配变压器安装基板上预留的方型卡槽，安装时不需要额外拧紧紧固件，只需要将支脚对准卡槽垂直压入，支脚外侧的回弹凸台就会卡入卡槽内壁的定位凹点，实现基座部分的无工具快速固定，这种设计相比传统的螺栓固定夹件，

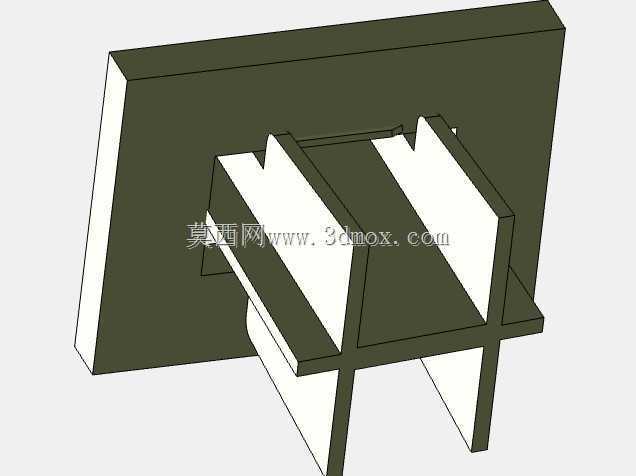

　　单工位的装配时间可以缩短70%左右，尤其适合大批量流水线的变压器组装作业。夹体上部的夹持区域采用对称式的悬臂卡扣结构，卡扣的接触面上做了细密的滚花纹理，用来增大被夹持构件和夹体之间的静摩擦力，避免变压器运行过程中因为电磁振动导致被夹持的线束、绝缘片出现滑移错位；卡扣的开口处做了R2的导入圆角，被夹持构件压入时不需要刻意对准，顺着圆角就能滑入夹持腔，降低现场操作人员的对位难度。设计这类夹件的时候，首先要核算的是安装边界尺寸：底部支脚的跨距要和基板上的卡槽孔位公差匹配，支脚的插入深度控制在12mm，既保证卡接后的抗拔力能达到120N以上，满足变压器长途运输过程中的颠簸振动要求，又不会因为插入过深顶到基板下方的布线层，

　　造成绝缘层破损的风险。夹体上部的夹持开口宽度设置为8mm，适配变压器内部常用的环氧绝缘板、铜排连接片以及线束固定座的厚度尺寸，夹持腔的深度做了15mm的预留，即使被夹持构件存在±1mm的厚度公差，也能保证卡扣的有效扣合量不小于3mm，避免出现松脱。很多设计人员在做这类夹件的时候，容易忽略材料折弯处的应力集中问题，这款夹件所有的折弯内角都做了R0.8的圆角过渡，避免钣金折弯过程中出现微裂纹，同时在长期受交变振动载荷的工况下，折弯位置不会因为应力集中出现疲劳断裂。夹体顶部的平面预留了2mm的平面区域，方便自动化装配设备的真空吸盘取件，适配现在变压器厂逐步推广的自动上料装配工位，不需要额外改造夹件的结构就能兼容自动化产线的作业要求。

　　从实际应用场景来看，这类金属夹除了用在油浸式变压器的内部铁芯叠片固定，也可以用在干式变压器的外壳附件安装、接线端子排的辅助固定，甚至在部分高压开关柜的内部构件固定上也能通用，只需要根据实际被夹持构件的厚度调整卡扣的开口尺寸，不需要重新开模制作基座部分，能大幅降低配件的通用化成本。在做三维建模的时候，要特别注意支脚部分的回弹量补偿，因为钣金折弯后会存在一定的角度回弹，如果按照90度直角来做折弯建模，实际生产出来的支脚会向外张开0.5-1度，导致压入卡槽的时候出现卡滞或者卡接力不足的问题，建模时需要将支脚的折弯角度设置为89.2度，预留出回弹补偿量，保证生产出来的成品支脚角度刚好符合装配要求。另外夹体表面的处理要根据使用场景调整，用在变压器内部的夹件需要做镀彩锌处理，厚度控制在8μm以上，满足绝缘和防腐蚀要求，用在外部附件固定的夹件可以做喷塑处理，和变压器外壳的颜色保持一致，提升整体外观的一致性。
