美铝材质飞机轴承支撑结构优化设计

　　航空飞行器的传动与运动副支撑区域，对承载构件的重量、强度、安装适配性有着极为严苛的要求，轴承支架作为连接机身基体与轴承旋转副的核心传力零件，其结构合理性直接影响飞行过程中传动系统的运行稳定性，甚至关系到整机的飞行安全。这款采用美铝合金打造的轴承支撑构件，在初始结构的基础上做了针对性的拓扑优化，在满足全工况载荷要求的前提下，尽可能去除了非承载区域的冗余材料，适配航空领域对构件轻量化的核心需求。

　　从实际应用场景来看，这类支架多用于小型通用飞机的操纵面传动链路、或者机载辅助机构的旋转支撑点位，服役过程中需要承受轴承传递来的径向载荷、轴向窜动载荷，以及飞行过程中产生的交变振动载荷，因此结构的刚度冗余设计、应力集中规避是设计阶段的核心考量点。在设计思路上，首先梳理了支架的安装边界：底部的安装面通过三个均布的螺栓孔与机身预埋的安装基座贴合固定，安装孔位的同轴度、安装面的平面度公差需要控制在合理区间，避免装配后产生附加安装应力，长期服役过程中出现疲劳裂纹。上部的轴承安装孔为整圆式抱合结构，孔壁的粗糙度、圆柱度公差需要匹配对应规格轴承的外圈安装要求，保证轴承压装后不会出现偏载、跑圈的问题。

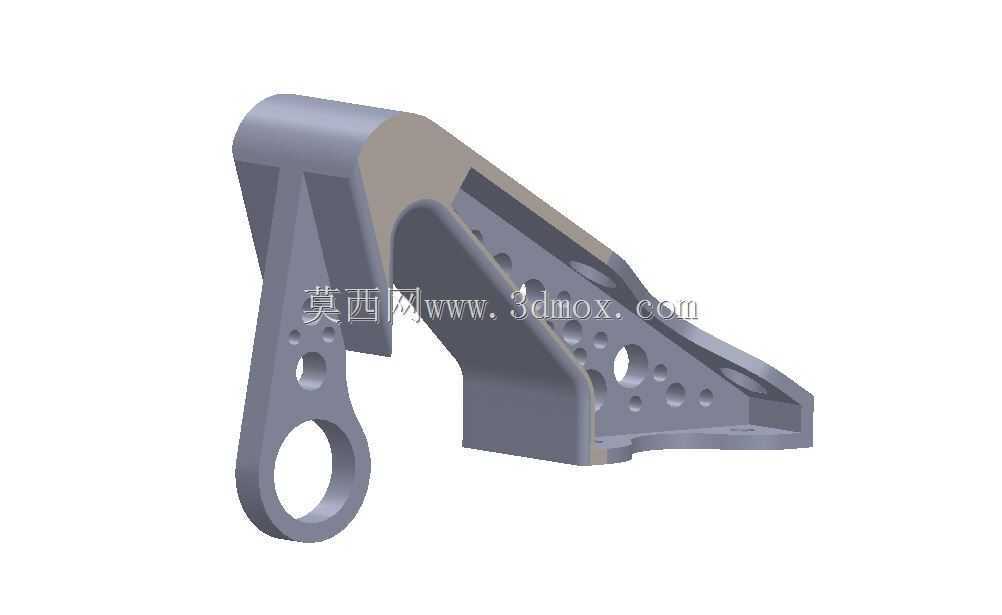

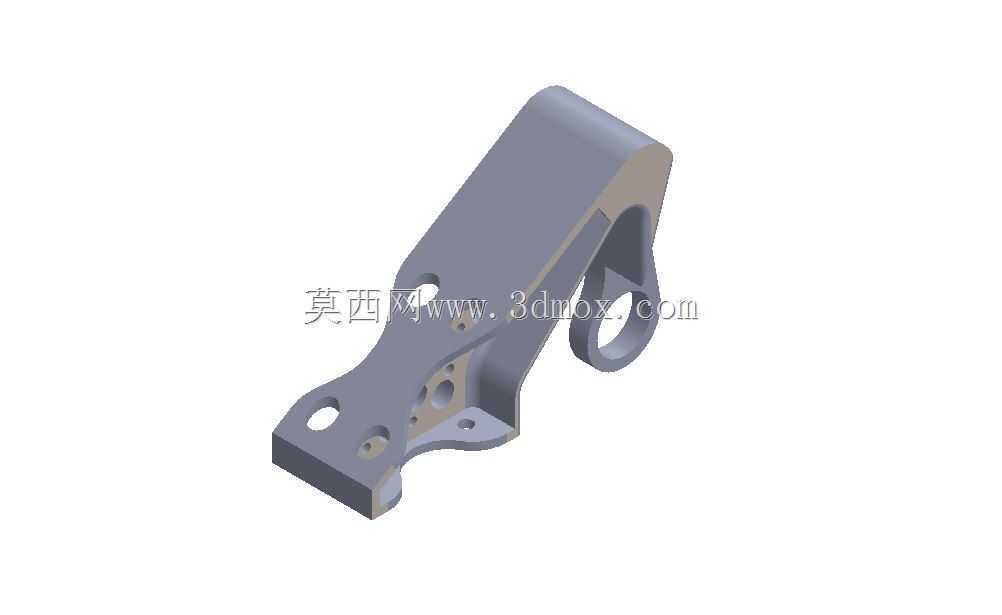

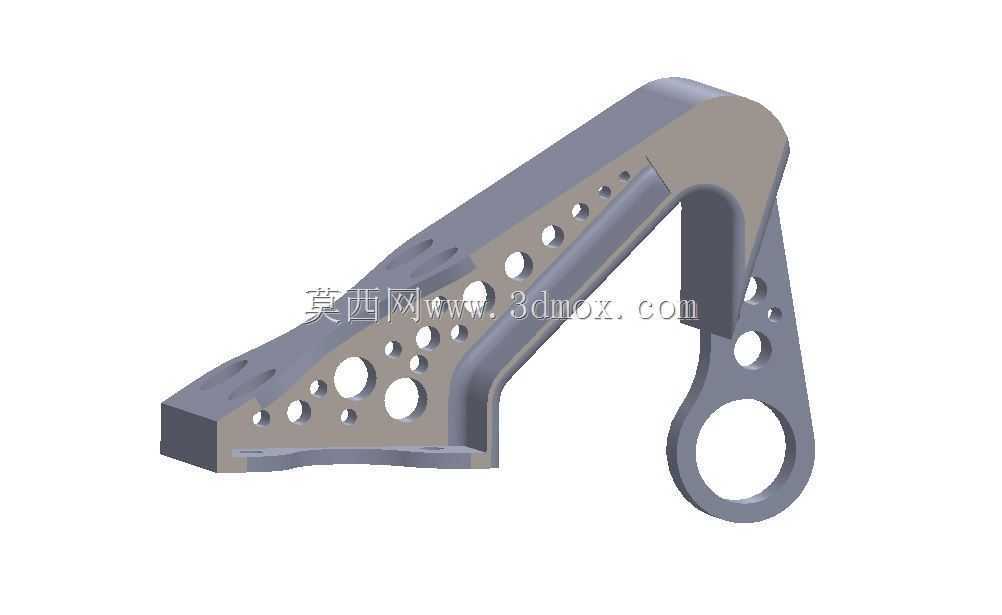

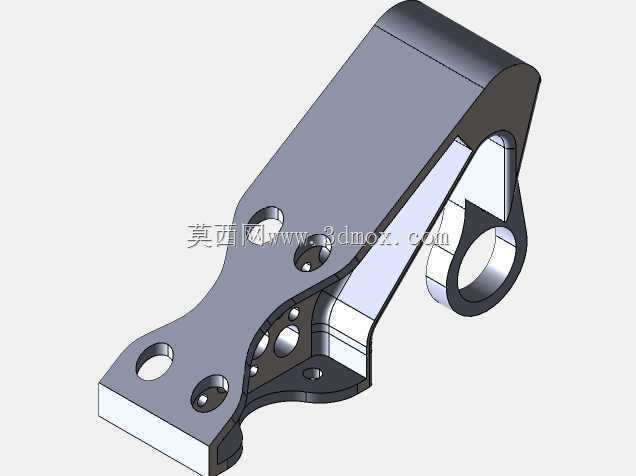

　　结构细节上，支架的主体承力臂采用了变截面的过渡设计，在安装面与轴承孔的连接区域做了圆弧过渡处理，避免直角结构带来的应力集中问题；侧面开设的减重孔并非随意设置，而是通过拓扑仿真计算后，在不影响主传力路径强度的前提下开设，既能够降低构件整体重量，也可以减少飞行过程中构件的迎风阻力，同时为机载线路的布设预留了穿越空间。构件的侧方延伸出带孔的连接耳片，可用于安装限位传感器或者管路固定卡扣，集成化的结构设计减少了整机装配时的额外零件数量，降低了整体装配复杂度。

　　从安装边界来看，底部安装面的孔位间距严格匹配对应机型的基座安装孔距，装配时不需要对基座做额外的打孔修改，具备良好的互换性；轴承安装孔的孔径尺寸适配标准系列的深沟球轴承或者关节轴承，可根据实际使用场景的载荷需求灵活选配轴承型号。构件的整体外形轮廓做了倒角去毛刺处理，所有锐边都做了R角钝化，避免装配过程中划伤操作人员，也防止飞行过程中锐边产生的应力集中诱发结构裂纹。美铝合金材料本身具备优异的比强度与抗腐蚀性能，不需要做额外的表面防腐处理就能够适应高空低温、高湿度的服役环境，长期使用不会出现锈蚀导致的尺寸精度下降问题。

　　在结构校核阶段，针对极限载荷工况做了有限元仿真验证，主承力臂的最大应力值远低于材料的屈服强度，安全系数满足航空构件的设计规范要求；模态仿真结果显示构件的固有频率避开了发动机的常用振动频率区间，不会在飞行过程中产生共振问题，有效提升了构件的服役寿命。和传统的钢制轴承支架相比，这款优化后的美铝支架重量降低了近四成，对于对重量极为敏感的航空装备而言，每一处构件的减重都能够有效提升整机的燃油经济性与有效载荷能力。

　　实际装配过程中，支架底部的安装面设计有定位止口，装配时可以快速实现与基座的定位对齐，不需要反复调整孔位位置，能够有效提升现场装配效率；轴承孔的入口处设计有微小的导入倒角，压装轴承时可以顺畅引导轴承进入孔位，避免硬敲导致的轴承外圈损伤或者孔壁变形。侧面的减重孔同时可以作为工艺吊装孔使用，在构件加工、表面处理、转运的过程中方便工装吊挂，不需要额外设计吊装工艺结构，进一步简化了生产制造流程。
