超音速导弹几何结构三维数模设计

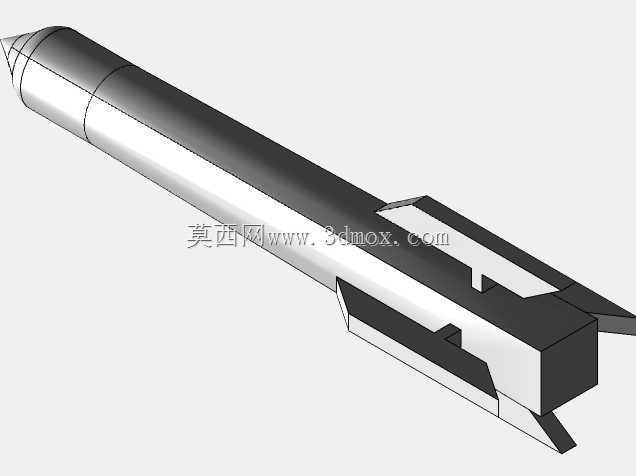

　　该几何数模围绕超音速飞行器的气动布局需求展开设计，整体采用旋成体弹身搭配切尖三角翼与全动尾翼的常规布局，弹身头部为多级锥段过渡的尖拱形设计，能够在3马赫以上飞行速度区间有效降低头部激波阻力，锥段的母线曲率经过多轮气动迭代调整，避免锥面折角处产生强激波引发的阻力突增与结构热负荷集中问题。弹身主体为等直径圆柱段，为内部战斗部、制导舱、动力舱的布置预留充足的轴向空间，圆柱段的长径比控制在12:1的区间，兼顾超音速飞行的减阻需求与内部设备的安装便利性，弹身表面的凸起结构为弹翼的安装整流座，整流座与弹身主体采用相切过渡设计，避免整流座根部出现气流分离引发的气动扰动。弹翼采用大后掠角切尖三角翼布局，翼根与弹身采用一体化融合过渡，

　　翼型选用对称菱形翼型，相对厚度控制在4%以内，能够在超音速飞行状态下保持足够的升阻比，同时降低翼面的结构重量，翼面的后缘设置有舵面安装槽位，可匹配后续舵机与传动机构的安装需求，翼尖的切尖设计能够有效抑制翼尖涡流的强度，降低高速飞行下的翼面颤振风险。尾部的四片尾翼采用X型布局，与主弹翼呈45度夹角布置，能够在全飞行包线内为弹体提供足够的航向与横向稳定性，尾翼的翼根处预留有动力系统喷口的避让空间，喷口与尾翼的间距经过气动校核，避免发动机喷流直接冲刷尾翼表面引发的结构烧蚀与气动效率下降。从安装边界来看，弹身各舱段的连接位置均设置有环形定位止口，止口的配合公差选用H7/h6的间隙配合，能够保证各舱段装配时的同轴度要求，同轴度误差控制在0.

　　02mm以内，避免弹体质量偏心引发飞行过程中的滚转力矩异常。弹翼与弹身的连接采用插接式结构，翼根处设置有定位销孔与螺栓连接孔，能够实现弹翼的快速拆装，满足地面存储、运输与发射前整备的操作需求，连接结构的强度经过载荷校核，能够承受15g过载下的气动载荷与惯性载荷，不会出现结构变形与连接失效问题。该数模的几何曲面全部采用G2连续过渡，没有尖锐的折角与曲面缝隙，既能够满足CFD气动仿真的网格划分要求，也可直接用于后续的结构有限元分析、风洞试验模型加工与总体方案评审，在实际工程应用中，该几何模型可作为超音速导弹总体设计阶段的基准数模，用于协调气动、结构、动力、制导各分系统的空间布置，验证总体布局的合理性，

　　也可作为相关飞行器设计教学中的演示案例，帮助设计人员理解超音速飞行器的气动布局设计逻辑与结构布置要点。在设计过程中，充分考虑了地面操作的人机工程需求，弹身的吊挂点位置设置在弹体重心靠前150mm的位置，能够保证吊装过程中弹体的姿态稳定，弹体表面的口盖位置均避开了主要承力结构与气动敏感区域，方便地面维护时的设备检测与更换，尾翼的展开机构预留有足够的安装空间，可适配折叠尾翼的结构设计，满足发射筒内的径向尺寸约束，适配不同发射平台的安装要求。
