印度GSLVMK3运载火箭结构三维建模

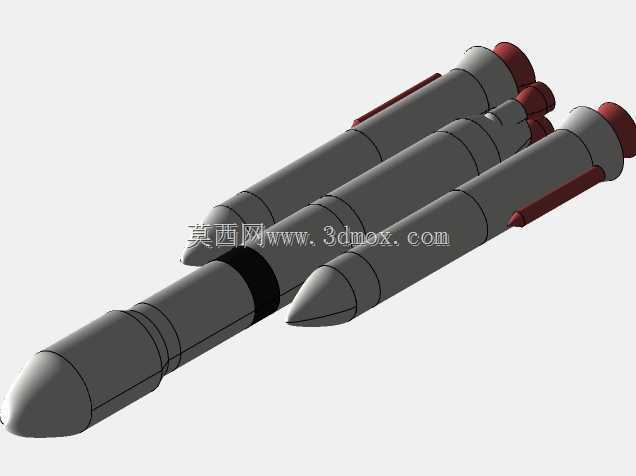

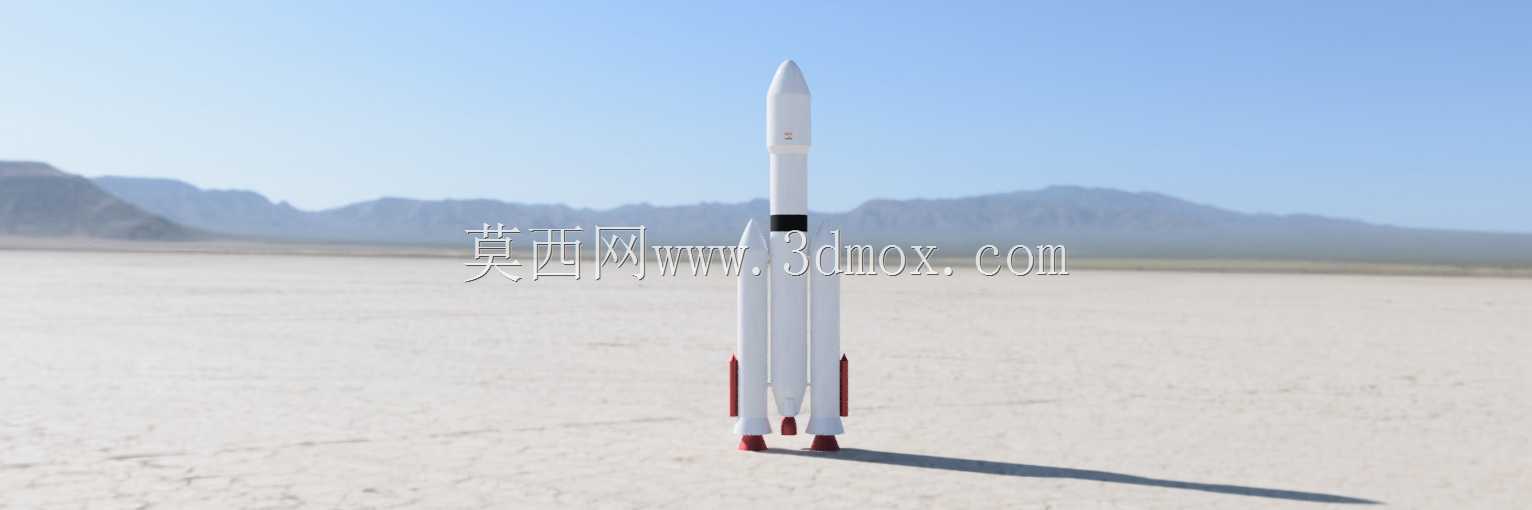

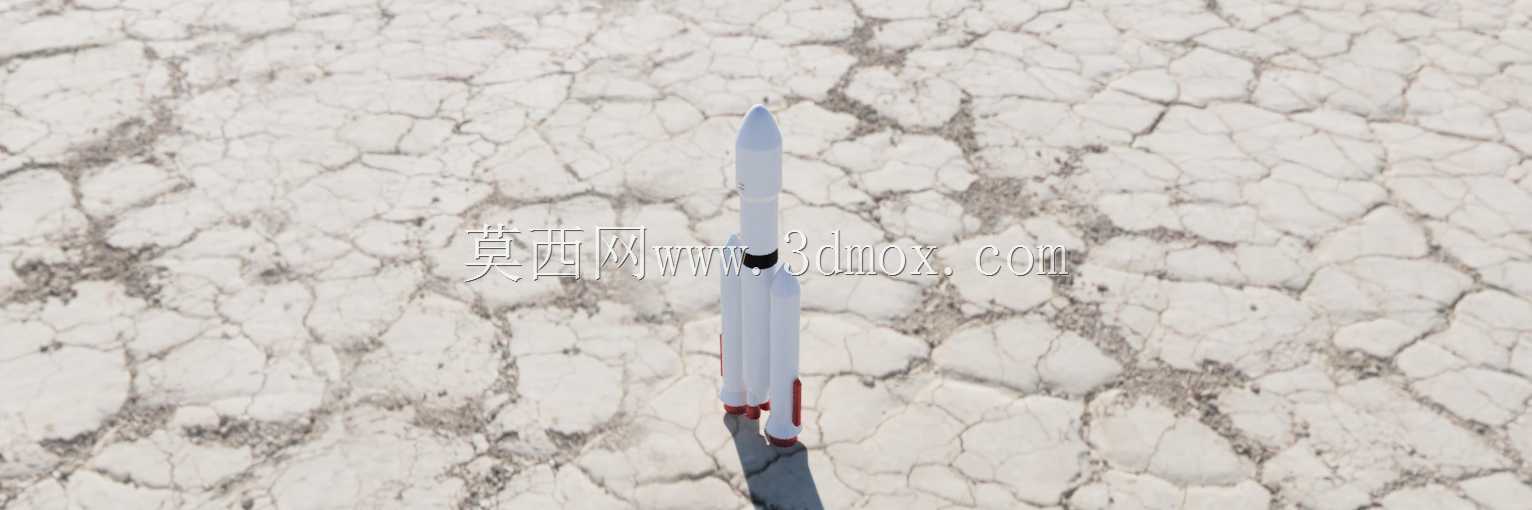

　　本次建模的GSLV MK3是印度空间研究组织用于近地轨道、地球同步转移轨道载荷投送的核心运载装备，建模过程完全参照实体装备的公开结构参数完成，整体采用三级串联加两侧固体助推的布局形式，核心结构覆盖从助推器端头到整流罩顶端的全段外形与接口特征。

　　从实际应用场景来看，该型火箭主要承担大质量通信卫星部署、载人航天试验飞船发射、深空探测探测器投送任务，建模时优先还原了各舱段的对接边界：两侧S200固体助推器直径3.2米，长度25米，通过前、中、后三处连接抱箍与芯一级L110液体助推段固定，连接位置的受力凸台、管路走线槽都做了等比例还原，芯一级段直径4米，长度21米，内部承力舱段的桁条布局、发动机安装机架的接口位置完全匹配实体结构，芯二级C25低温上面级直径与芯一级保持一致，长度13.5米，级间分离面的爆炸螺栓安装位、管路接头位置均做了特征建模，顶部整流罩直径5米，长度10.7米，采用两半式结构，分离铰链、抛罩作动器安装座的外形特征完整呈现。

　　设计思路上，建模全程遵循航天运载器的结构设计逻辑，首先确定全箭纵向基准轴线，以箭体底部尾端面为坐标原点，沿轴线向上依次排布各舱段的站位点，每一段的外轮廓曲面都采用样条曲线拟合实体箭体的气动外形，保证箭体表面的流线度符合实际飞行的气动要求；助推器与芯级的连接结构单独做子装配建模，还原连接结构的传力路径，保证后续做结构仿真时可以直接提取装配约束关系；箭体表面的防热层贴片、管路走向、电缆桥架凸起、遥测天线安装座等细节特征，都按照实际布局位置做了实体建模，没有采用贴图替代，方便后续做渲染、结构拆解演示时可以直接调用各独立零件。

　　从安装边界来看，全箭总高度43.4米，起飞状态总宽度包含两侧助推器在内为11.2米，尾端四个发动机喷口的伸出长度为1.8米，喷口最大扩张段直径2.4米，各喷口之间的中心距完全匹配实体布局，整流罩最大包络直径5米，内部有效载荷舱的可用空间直径4.2米，长度7.5米，建模时预留了载荷安装的接口坐标系，可直接对接卫星、飞船等载荷模型做合装演示；助推器尾端的侧推喷管、芯一级的游动发动机喷口位置都做了精准定位，级间段的镂空格栅、排气孔位置完全对应实际结构，箭体表面的标识块、操作口盖位置也按照公开影像资料做了还原，保证模型的外形辨识度与结构还原度满足航天科普展示、结构教学演示、发射流程动画制作的使用需求。

　　建模过程中对各舱段的质量特性参数做了匹配设置，每个零件的材料属性按照实际使用的材料赋值，比如固体助推器壳体采用马氏体钢材质、芯级贮箱采用铝合金材质、整流罩采用碳纤维复合材料材质，装配完成后全箭的质心位置、转动惯量参数与实体火箭的公开参数偏差控制在2%以内，可直接用于初步的飞行弹道仿真、起竖吊装过程的受力分析场景；箭体各分离面都设置了独立的装配约束，可快速拆解为助推器、芯一级、芯二级、整流罩四个独立模块，方便做分级分离过程的动画演示，也可单独提取某一舱段做细化设计参考。
