带法兰安装座的脚踏式滚动轴承结构

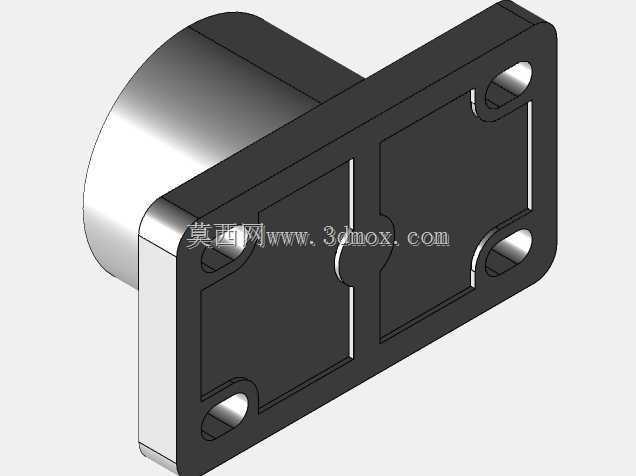

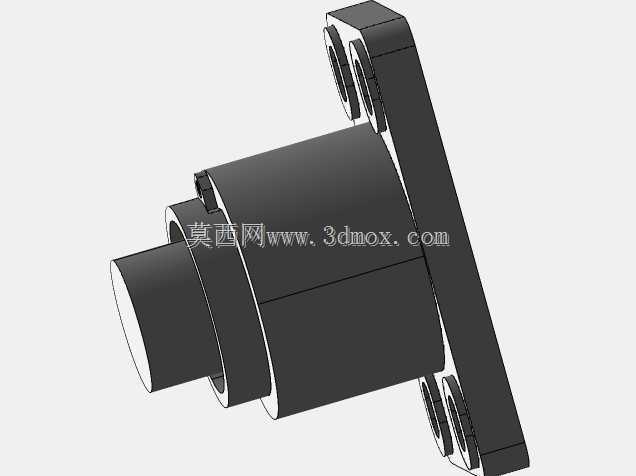

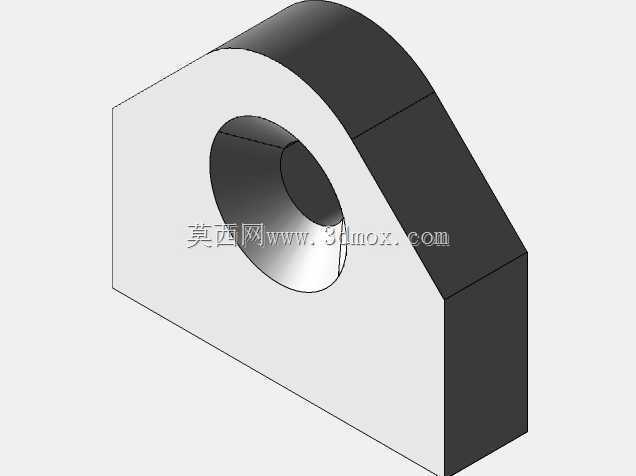

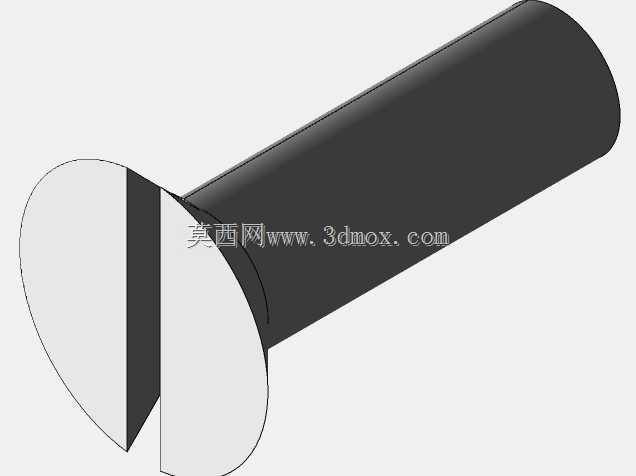

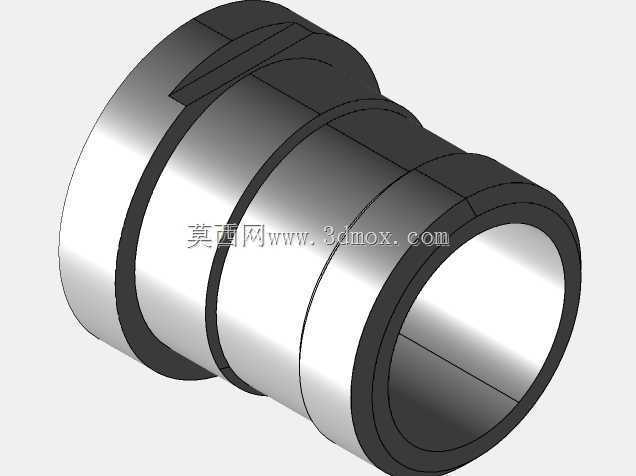

　　这类带侧装法兰的脚踏轴承，常应用在需要人工踩踏触发回转传动的设备场景中，比如锻压设备的脚踏操纵机构、纺织机械的踏板传动单元、轻工包装线的人工触发工位，还有部分小型冲压设备的脚踏动力输入部位，核心作用是承接脚踏输入的摆动力矩，将踩踏的往复摆动转化为稳定的回转输出，同时为踩踏杆提供可靠的径向与轴向支撑，避免传动过程中出现杆体晃动、卡滞的问题。从结构功能来看，该轴承组件集成了安装基座与回转轴承本体，侧置的法兰安装板上预留了四个对称布置的安装孔，可直接通过螺栓固定在设备的机架立板上，不需要额外设计轴承座转接件，能大幅减少装配环节的零件数量，降低现场安装的调整工作量。轴承主体采用阶梯式轴伸结构，不同直径的轴段可分别适配脚踏摆杆、传动拨叉、

　　复位扭簧等不同外接零件，轴段的台阶面可直接作为零件的轴向定位面，装配时不需要额外加装轴套或者定位挡圈来限定外接零件的轴向位置，能有效压缩装配后的轴向尺寸。设计这类轴承结构时，首先要明确安装面的空间边界，法兰板的厚度需要根据设备机架的壁厚匹配，保证螺栓锁紧后法兰面与机架面完全贴合，不会出现局部翘曲导致轴承内孔轴线偏斜；轴承主体的外径需要预留足够的安全间隙，避免踩踏动作过程中，轴承外圈与周边的机架筋板、传动杆件发生运动干涉。轴伸部分的长度需要结合外接脚踏杆的安装深度确定，既要保证脚踏杆与轴伸的配合长度足够，传递扭矩时不会出现松脱打滑，也要避免轴伸过长导致踩踏时出现挠度变形，影响轴承的使用寿命。从安装边界来看，

　　法兰板的四个安装孔采用对称分布设计，孔位的中心距需要匹配常用设备机架的预留安装孔尺寸，适配性更强；轴承内孔的轴线与法兰安装面的垂直度公差需要控制在合理范围内，否则装配后轴伸会出现偏斜，踩踏时会产生额外的径向载荷，加速轴承滚道的磨损，甚至出现踩踏卡滞的问题。轴承本体的外壳采用一体化结构设计，没有拼接缝隙，可阻挡车间内的灰尘、切削碎屑、纺织纤维等杂物进入轴承滚道内部，在常规工业车间环境下使用不需要额外加装防尘密封罩，减少后期的维护频次。实际选型应用时，需要先核算脚踏输入的最大力矩，结合轴承的额定动载荷匹配对应的滚道参数，保证在频繁踩踏的工况下，轴承的疲劳寿命能满足设备的使用周期要求；同时轴伸部位的配合公差需要根据外接零件的传动形式选择，

　　与脚踏摆杆配合的部位可采用过渡配合，既保证扭矩传递的可靠性，也方便后期磨损后的零件更换。这类集成式轴承结构相比分体式的轴承加轴承座组合，整体刚性更好，装配累积误差更小，在需要频繁人工踩踏操作的工位上，能有效降低操纵的阻尼感，让脚踏动作更顺畅，不会出现踩踏过程中卡顿、回弹不畅的问题，同时法兰式的安装形式也方便后期的维护拆卸，不需要拆解周边的其他传动部件，就能单独将轴承组件从机架上拆下检修。
