室内自主安全巡逻四轴飞行器结构设计

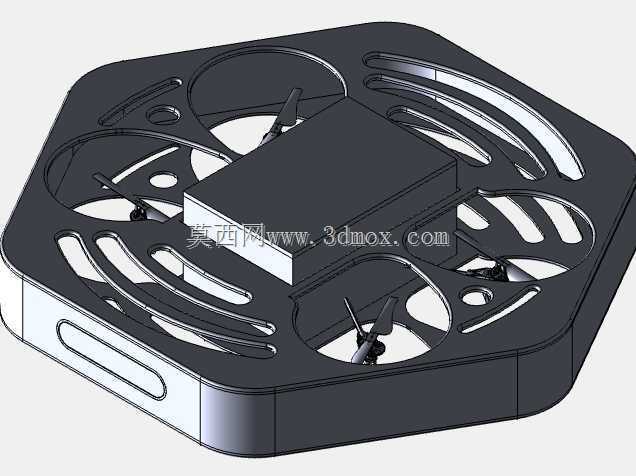

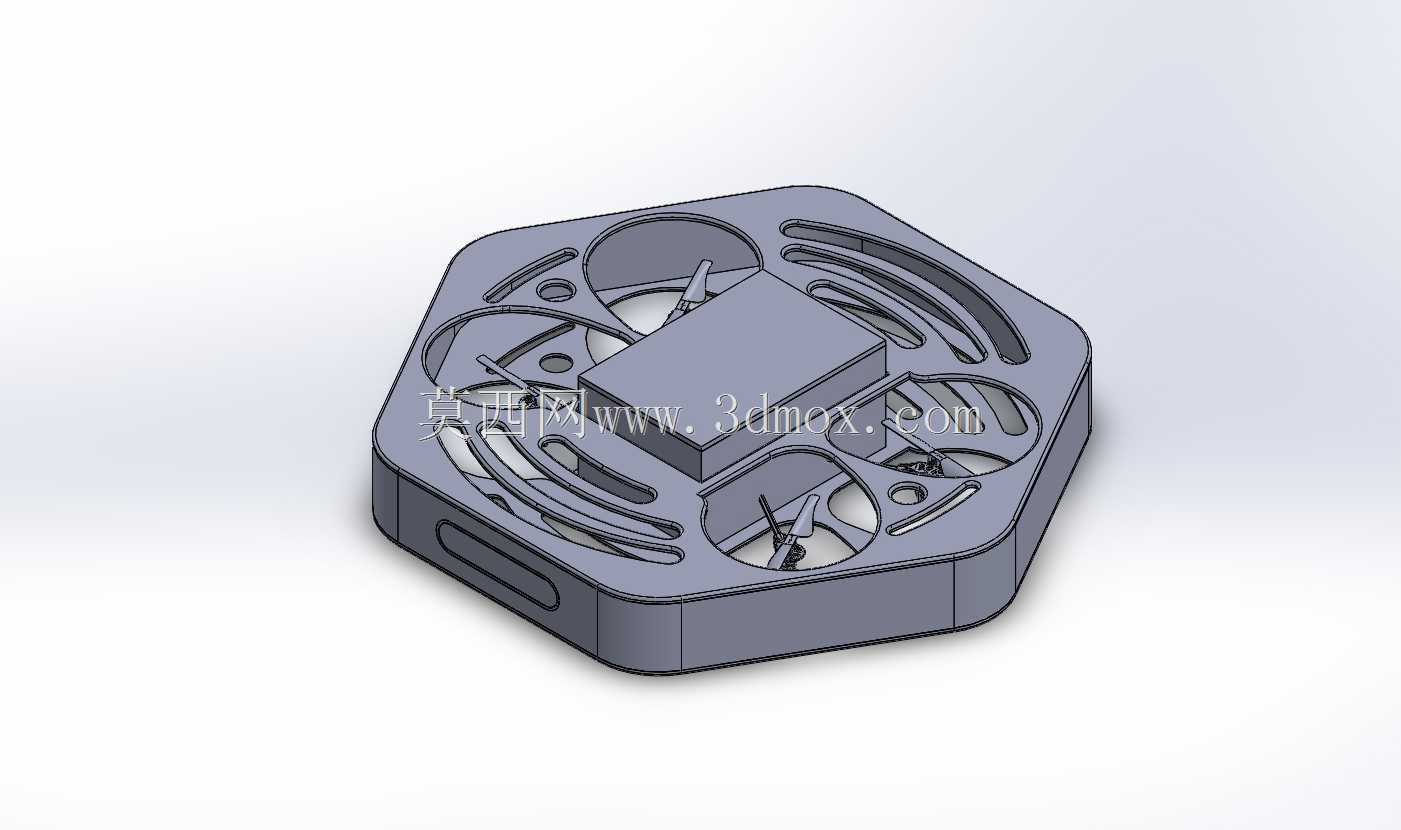

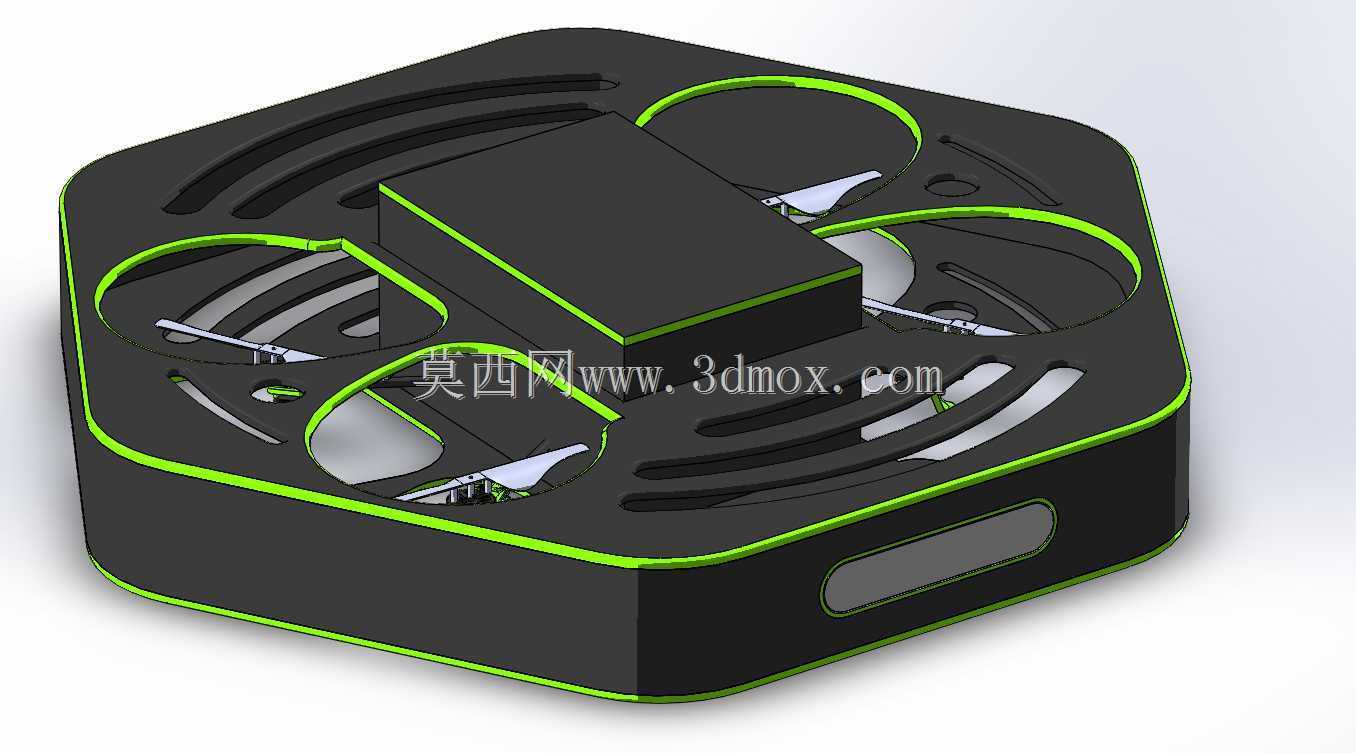

　　这款四轴飞行器的结构设计完全围绕室内封闭场景的安全巡逻需求展开，和室外作业的航拍、植保类无人机有本质的设计取向差异。室内场景存在大量人员活动、易碎陈设、狭窄通行空间，常规外露旋翼的飞行器一旦发生碰撞、姿态失稳，很容易造成旋翼打人物品损坏、甚至旋翼断裂炸机的问题，因此整个机体采用了全包裹式的外框架设计，将四个旋翼完全收纳在六边形的一体化机身框架内部，框架边缘做了大圆角过渡，没有突出的尖锐结构，即便在飞行过程中剐蹭到墙面、家具或者人员，也不会造成硬性磕碰损伤，同时框架上的镂空开槽既保证了旋翼下洗气流的顺畅流通，不会因为全封闭结构造成气动效率损失，也能在发生碰撞时第一时间阻隔外部物体接触高速旋转的旋翼，从结构层面消除室内飞行的核心安全隐患。

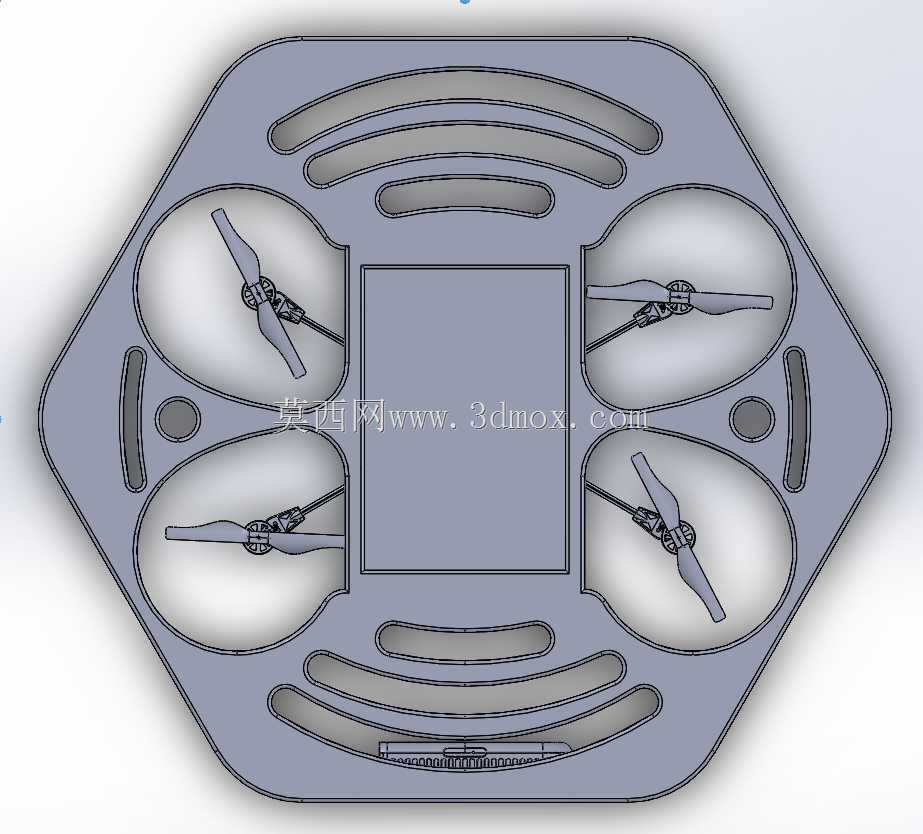

　　从功能集成的角度来看，机身中部的独立舱室专门预留了深度相机D435i的安装位，安装接口做了定位凸台设计，能够保证相机光轴和机身航向轴的同轴度偏差控制在极小范围内，避免后续视觉定位算法出现额外的标定误差，相机镜头前方的框架做了下沉式避让设计，不会遮挡深度相机的视场角，保证环境建图、障碍物识别、人员检测的视觉数据采集完整性。四个旋翼的安装座和外框架采用一体化的筋位连接，每个旋翼座下方都预留了电调的安装空间，走线可以顺着框架内部的隐藏线槽布置到中部的控制器舱，避免线材外露干扰气流或者被剐蹭扯断。中部控制器舱采用分层式设计，上层可以放置飞控板、通信模块，下层预留电池安装位，电池舱做了快拆卡扣结构，不需要拆解整个机身框架就能完成电池更换，适配室内巡逻长时间作业的换电需求。

　　在尺寸边界的设计上，整个机身的最大外接圆直径控制在适合室内通行的范围，能够顺利穿过常规室内门洞、走廊转角，机身整体高度做了压缩，降低飞行时的重心高度，提升姿态控制的稳定性，即便在狭窄的办公室走廊、仓储隔间内也能完成转向、悬停动作。机身底部预留了可选的扩展安装位，可以根据实际巡逻需求加装温湿度传感器、烟雾检测模块或者小型补光灯，适配不同室内场景的巡检需求，比如办公区域的夜间安保巡逻、仓储区域的环境参数巡检、机房区域的设备状态巡查都能通过更换扩展模块实现适配。

　　设计过程中针对室内飞行的气动特性做了专门优化，外框架的边缘做了导角处理，减少近墙飞行时的墙面效应干扰，旋翼的安装高度和框架上下边缘保持足够的安全距离，避免框架结构干扰旋翼的入流和下洗流，保证悬停精度和飞行操控的响应速度。整个机身的结构件可以采用轻量化的工程塑料注塑成型，也可以通过3D打印制作小批量验证样机，框架的壁厚和筋位布局经过受力校核，在1.5米高度自由坠落的情况下不会出现结构断裂，能够承受日常巡逻过程中的轻微碰撞和降落冲击。控制器舱的盖板做了卡扣式密封设计，能够阻挡室内浮尘进入舱体内部，避免飞控、相机等电子元件积灰影响使用寿命，同时盖板拆卸方便，便于后期的设备维护和元件更换。和常规消费级无人机不同，这款设计没有设置外露的起落架，机身底部的平整平面可以直接在平整桌面、地面起降，底部的防滑胶条设计能够保证在光滑的瓷砖、桌面表面降落时不会出现滑移，也不会因为突出的起落架结构影响在狭窄空间内的通行能力。
