在航空航天推进系统的结构研发领域,推力矢量控制直接决定了飞行器在大机动工况下的姿态调整精度与响应速度,传统固定式喷管仅能通过舵面或燃气舵实现推力方向调整,不仅会带来额外的气动阻力,高温燃气冲刷下的舵面烧蚀问题也一直是制约结构寿命的核心痛点。这款仿生变形火箭喷管的设计,跳出了传统附加调节机构的思路,将变形功能集成在喷管自身结构中,从根源上减少了额外结构带来的推力损失。
从实际应用场景来看,该结构可适配小型轨道机动飞行器、临近空间高速探测平台以及可重复使用试验航天器的推进系统,尤其是在需要频繁进行姿态调整、轨道修正的任务场景中,自适应变形的喷管结构可以在不中断主推力输出的前提下,连续调整推力矢量方向,相比传统脉冲式姿态控制发动机,能够大幅减少推进剂消耗,提升有效载荷占比。在低空高速试验飞行器的测试场景中,该结构也能适配跨音速、超音速飞行阶段的不同喷管膨胀比需求,通过结构形变调整喷管出口截面的扩张角度,降低不同飞行马赫数下的推力损失,避免传统固定扩张比喷管在非设计工况下出现的过膨胀或欠膨胀问题。

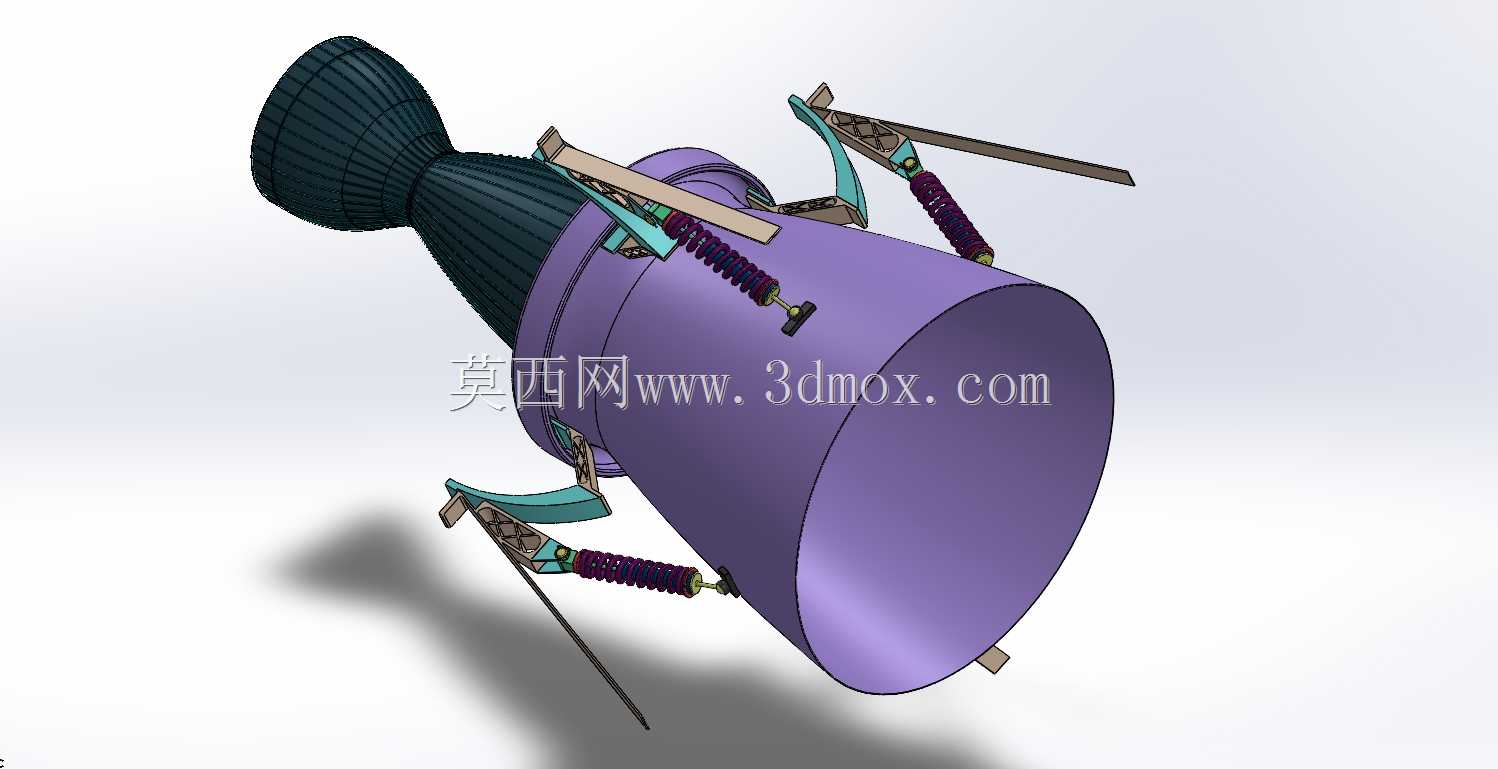

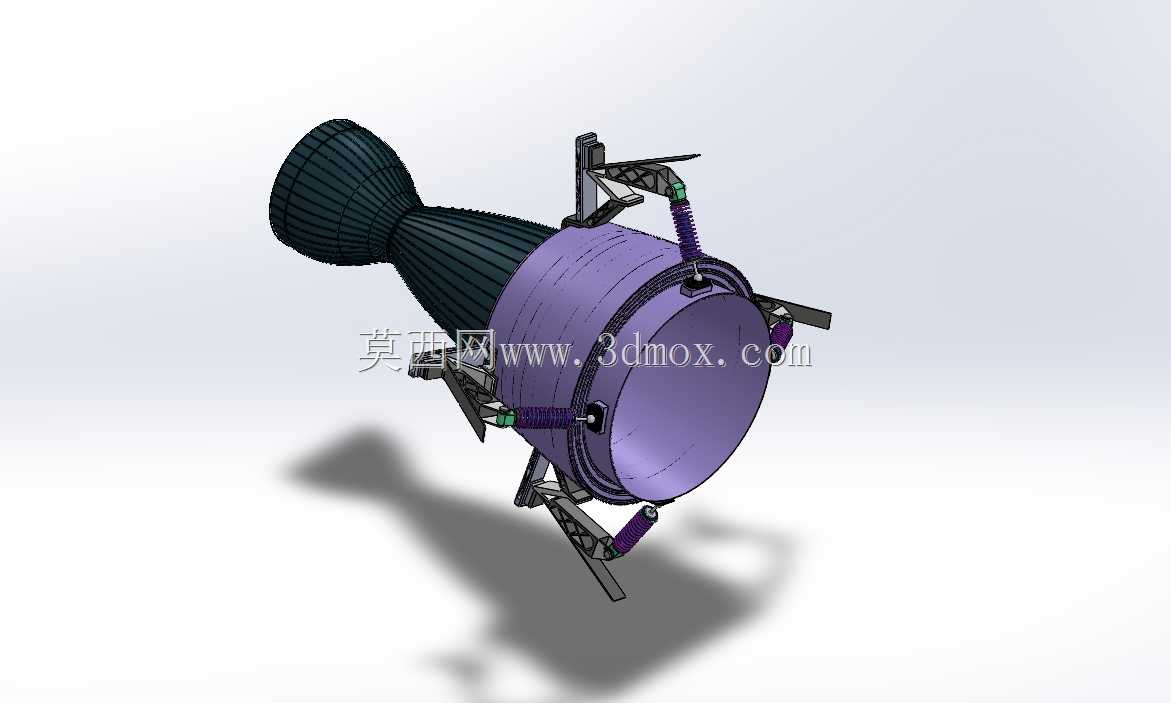

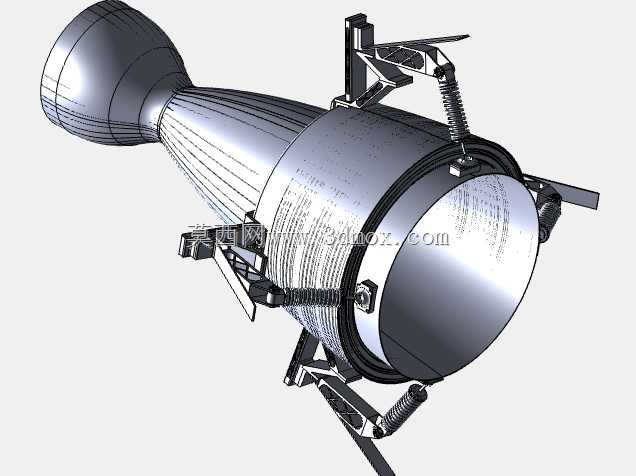

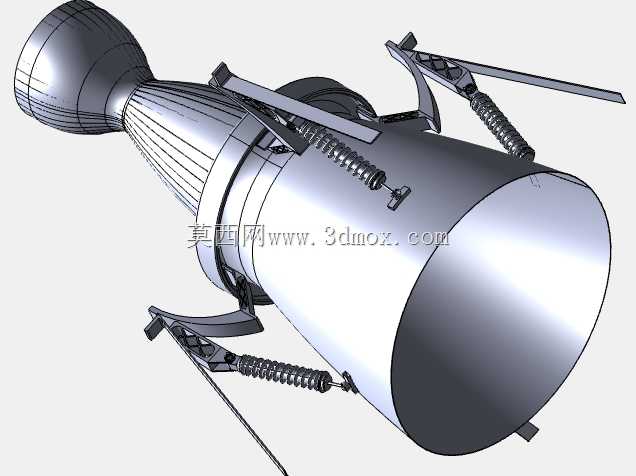

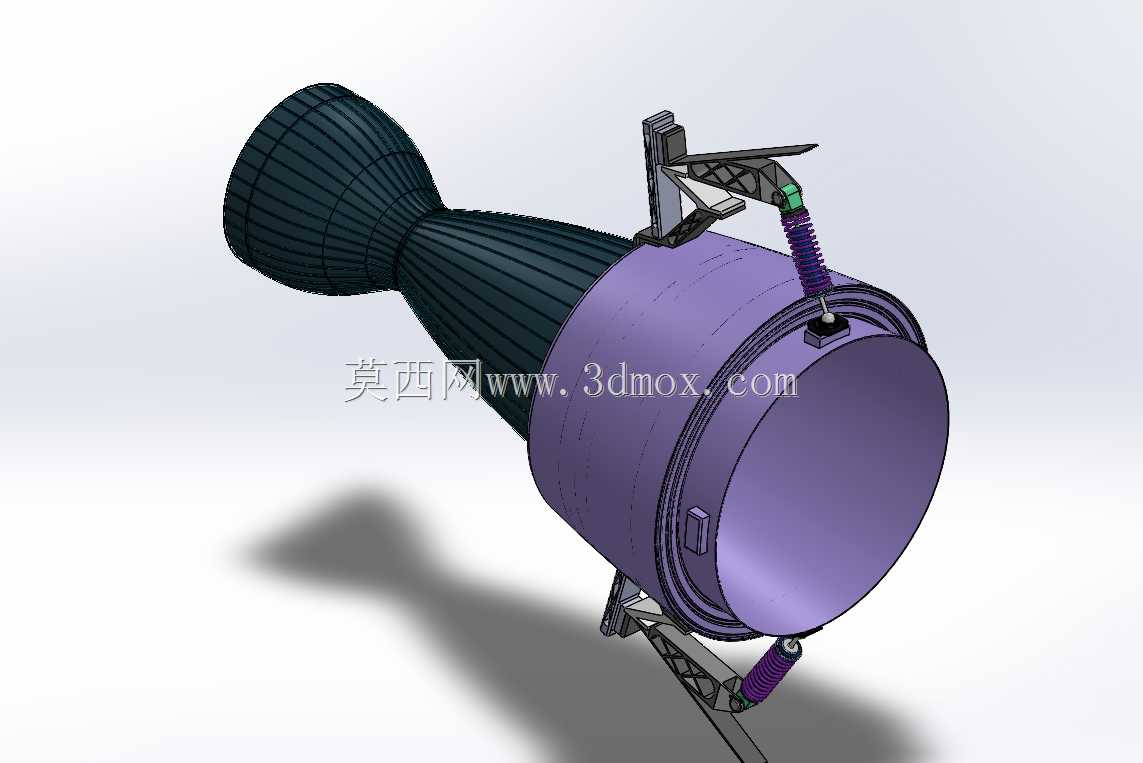

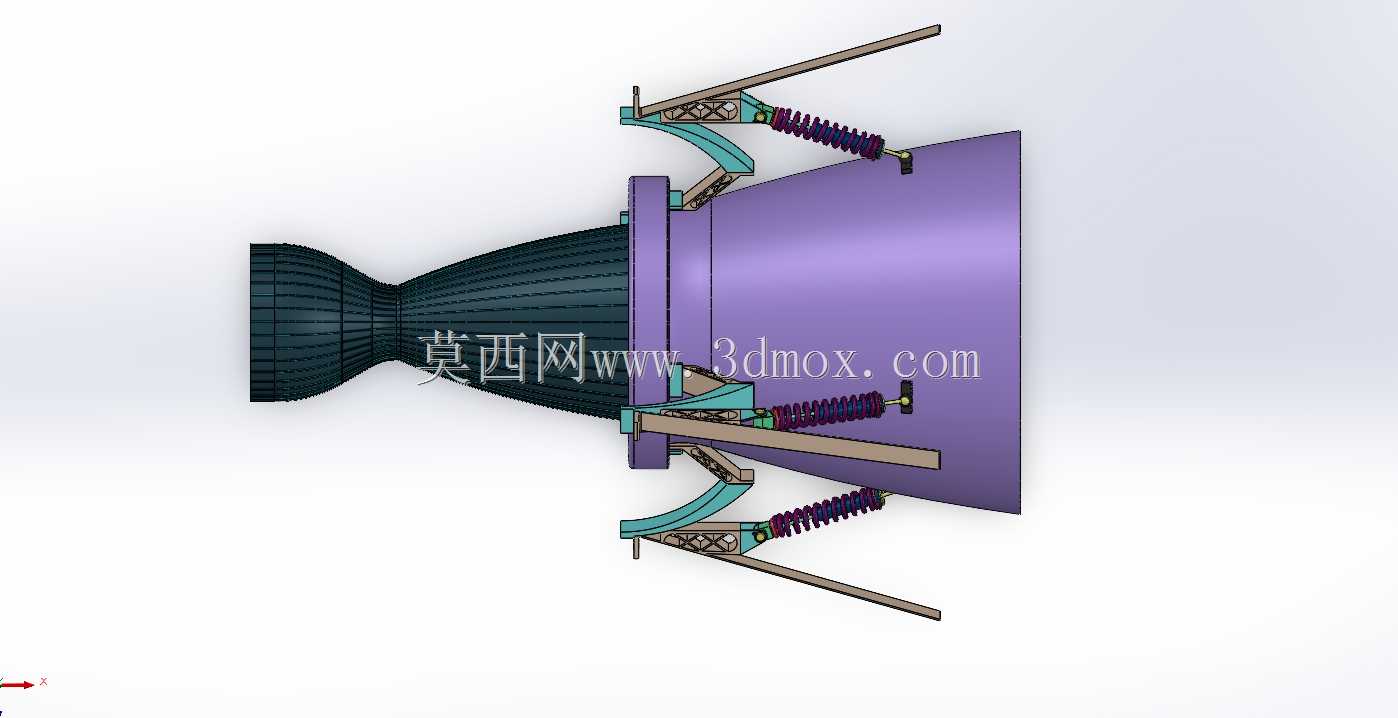

功能特性层面,这款喷管的变形驱动采用形状记忆合金弹簧组件作为核心驱动单元,搭配仿生蜂窝结构的承力层,既保证了高温工况下的结构刚度,又能实现连续平滑的形变调节,不会出现传统铰接式调节机构的间隙冲击问题。喷管的收敛段采用网格加筋的薄壁结构,在保证结构强度的前提下尽可能降低结构重量,扩张段的柔性承力层可以在驱动组件的作用下实现周向不同位置的差异化形变,从而让喷管出口轴线产生可控偏转,实现推力矢量的连续调节。布置在喷管筒体周向的多组驱动机构可以独立控制,既可以实现喷管整体的轴线偏转,也可以实现局部截面的形变调整,适配不同工况下的喷管型面需求。
设计思路上,整个结构的研发首先从液体火箭喷管的气动需求出发,先通过气动仿真确定不同工况下的最优喷管型面参数,再反推结构需要实现的形变量与刚度要求,蜂窝夹层结构的设计参考了生物组织的梯度刚度特性,在靠近高温燃气的内侧采用耐高温合金材料,外侧的承力层兼顾柔韧性与结构强度,避免形变过程中出现结构应力集中。驱动组件的布置位置避开了高温燃气直接冲刷的区域,安装在喷管筒体外侧的支撑结构上,通过铰接式的传力杆将驱动力传递到喷管的扩张段,既降低了驱动组件的耐温要求,也方便后续的维护与部件更换。整个喷管的支撑结构采用桁架式设计,在保证安装刚度的前提下尽可能减少结构重量,所有铰接点都采用自润滑耐磨衬套,能够在高温振动工况下长期工作无卡滞。
安装边界方面,喷管的入口端采用标准的法兰连接结构,可直接适配常规液体火箭发动机的燃烧室出口接口,安装法兰的端面平面度、螺栓孔位置度都符合航天推进系统的通用安装标准,不需要对原有发动机的连接结构进行额外修改即可完成适配。周向布置的驱动组件整体外轮廓不超过入口法兰的外径范围,不会与发动机舱内的其他管路、线缆产生干涉,驱动组件的线缆接口统一布置在喷管筒体侧面的接线盒内,方便与飞行器的控制系统连接。整个喷管的轴向长度相比同推力等级的固定喷管仅增加了不到12%,不会对飞行器尾部的结构布局造成额外负担,喷管工作过程中的最大偏转角度可达8度,完全覆盖常规机动飞行所需的矢量调节范围,形变调节的响应速度可满足大过载机动下的姿态调整需求。结构设计过程中通过有限元仿真对所有工况下的结构应力、热变形进行了校核,确保在高温燃气冲刷、振动过载、驱动载荷的共同作用下,结构不会出现屈服或疲劳失效问题,所有承力部件的安全系数都满足航天结构设计的相关标准要求。
