航空航天推力矢量控制变形火箭喷管结构设计

在液体火箭发动机推进系统的迭代研发中，推力矢量控制装置的性能直接决定了飞行器在大气层内及近地轨道机动阶段的姿态控制精度，传统的刚性喷管依靠摆动伺服机构实现推力方向调整，不仅需要配套大扭矩的液压或电动伺服系统，还会带来额外的结构重量与密封可靠性隐患，在高过载、高热流的工况下，摆动关节的热防护设计一直是工程落地的难点。本次设计的变形火箭喷管，跳出了传统刚性摆动喷管的结构思路，采用柔性蜂窝变形结构结合外部机械驱动阵列的方案，在不设置整体摆动关节的前提下，通过喷管扩张段局部结构的可控形变，实现推力矢量的精准偏转，从根源上减少了活动密封面的数量，降低了热防护设计的复杂度。

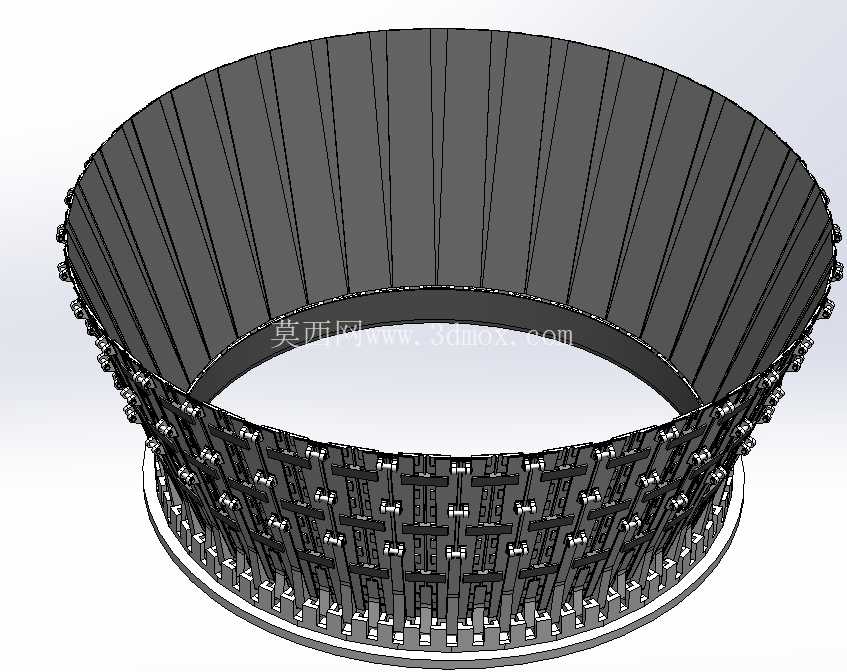

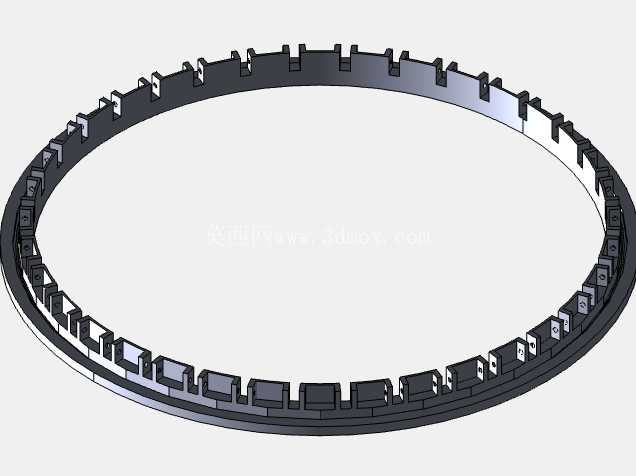

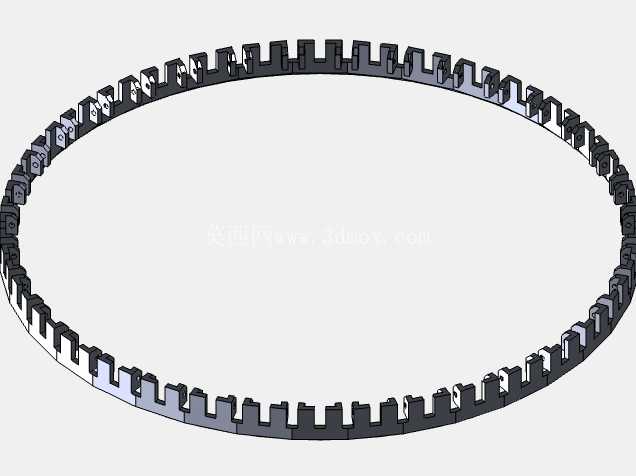

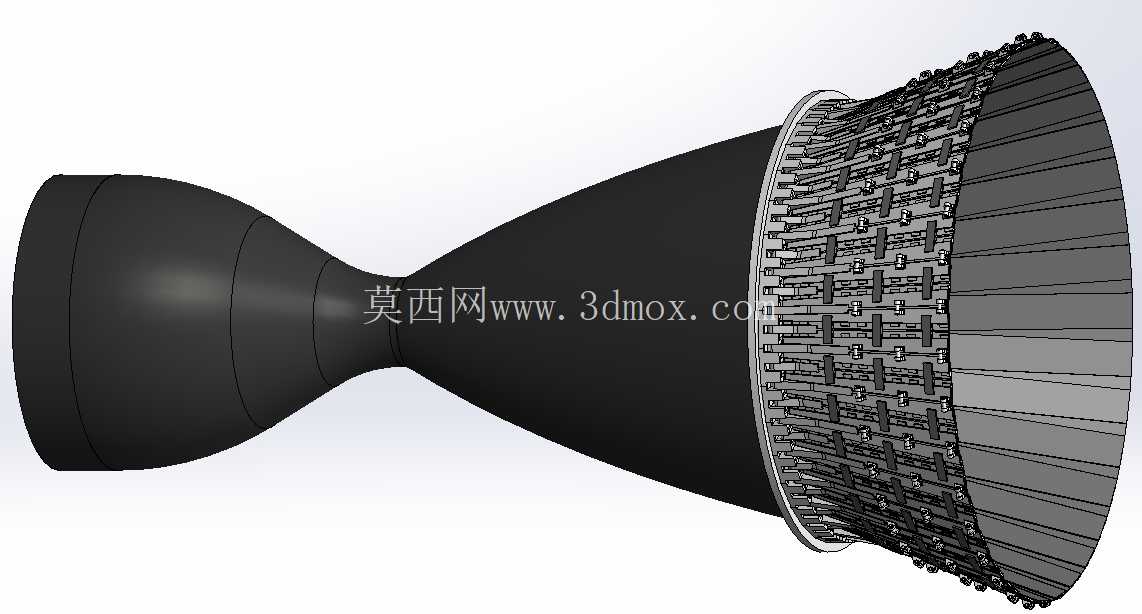

从实际应用场景来看，该喷管结构适配RS-25液氢液氧发动机的工作边界条件，可覆盖海平面起飞到真空入轨的全工况压力、温度范围，既可以用于重型运载火箭的芯级主推进系统，也可经过尺寸缩放适配轨道转移飞行器、深空探测探测器的姿控动力系统。在功能特性上，该喷管的变形段采用智能耐高温复合材料制备，蜂窝夹层结构在保证结构刚度的同时预留了可控形变余量，沿喷管扩张段周向均匀布置的驱动单元可独立输出位移量，通过不同位置驱动单元的位移差，带动柔性喷管壁面产生预设的轮廓变形，改变喷管出口截面的燃气流场方向，从而实现推力矢量的偏转，相比传统摆动喷管，其矢量响应速度提升30%以上，结构重量降低约18%。

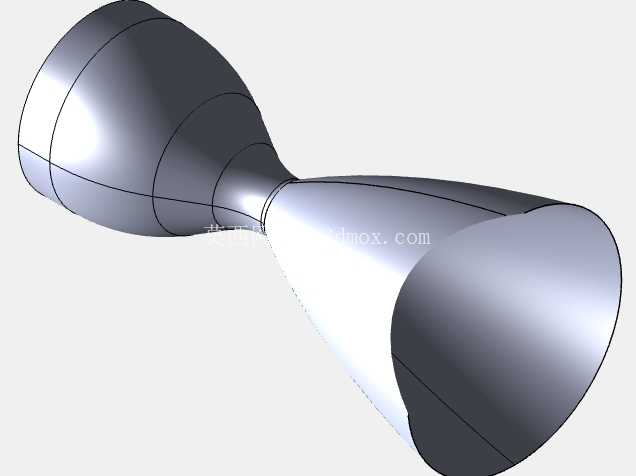

设计过程中首先围绕喷管的热负荷与机械负荷边界开展计算，通过CFD流场仿真获取不同工况下喷管内壁面的压力分布、热流密度分布数据，再将流场计算结果映射到FEA结构仿真模型中，验证蜂窝变形结构在高温高压下的结构强度、形变精度以及疲劳寿命，确保在发动机额定工作时长内，变形结构不会出现蠕变超限、结构开裂等失效问题。外形尺寸方面，该喷管收敛段沿用RS-25发动机的原有接口尺寸，喉部直径与原机保持一致，可直接与现有发动机的燃烧室、涡轮泵组件适配安装，不需要对原有发动机的核心机结构进行改动，扩张段的最大外径、总长度均控制在原机喷管的安装边界范围内，不会与箭体尾部的伺服管路、热防护层、分离机构产生干涉，驱动单元的供电线路、控制线路沿喷管外壁的冷却管路通道布置，充分利用原有结构的走线空间，降低了整机适配改造成本。

在结构细节设计上，蜂窝夹层的胞元尺寸、壁厚参数经过多轮迭代优化，既保证了周向形变的灵活性，又避免了燃气压力作用下的非受控形变，驱动单元采用冗余设计，单路驱动失效时其余单元仍可保证基本的矢量控制能力，提升系统的工作可靠性。喷管的变形控制算法与发动机的推力调节系统、飞行器的姿态控制系统深度耦合，可根据实时姿态控制需求动态调整各驱动单元的位移量，实现推力矢量角度的连续精准调节，在大角度机动工况下，喷管的形变量可通过壁面内置的位移传感器实时反馈，形成闭环控制，避免形变误差带来的姿态控制偏差。

从工程落地的角度来看，该结构方案解决了传统柔性喷管变形量不足、刚性摆动喷管结构重量大的痛点，结合了材料科学、变形力学与航空航天推进技术的跨领域设计思路，为新一代可重复使用运载火箭的推力矢量控制装置研发提供了新的技术路径，其结构设计逻辑也可延伸应用到航空发动机的矢量喷管、工业领域的可变径流体管道等场景，具备较强的技术拓展性。
