星表采样用橡胶翻板闸式铲斗结构设计

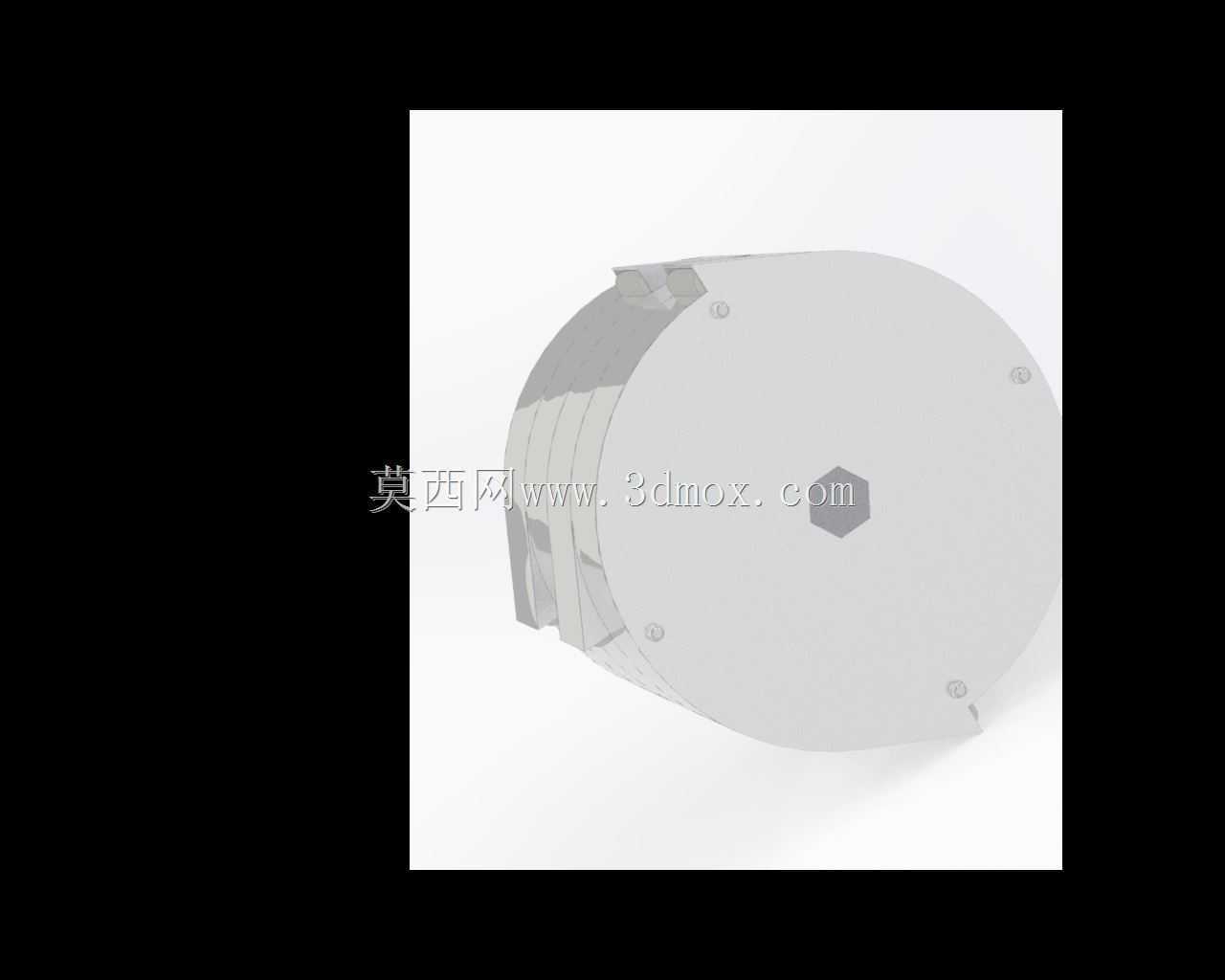

　　这款滚筒式采样铲斗的设计初衷，是适配地外天体表面风化层采样作业的低重力、无大气作业场景，解决传统刚性铲斗在低重力环境下采样填充率不足、物料易洒落、作业反作用力过大易导致探测车姿态失稳的问题。整体采用卧式滚筒构型，核心的物料截留结构采用橡胶泪滴形翻板闸门替代传统刚性闸板，利用橡胶材料的弹性形变特性，配合滚筒的正反向旋转实现物料的自动捕获与卸料，无需额外配置驱动闸门动作的动力元件，大幅降低了采样机构的重量与控制复杂度。从结构组成来看，整套组件包含5类独立加工的零件，两端端盖采用1060铝合金材质加工，端盖上预留的六角安装孔可直接与采样滚筒的驱动轴配合，通过5/16尼龙锁紧螺母实现端盖与内部隔板、外壳的轴向锁紧，

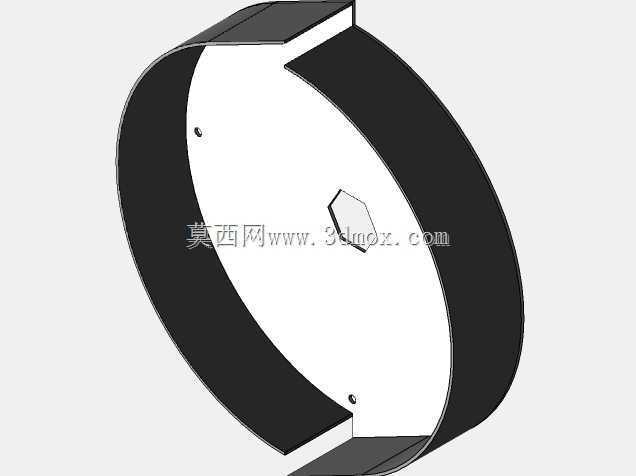

　　无需额外的防松结构即可适应发射段的强振动工况与星表作业的交变载荷。内部的分隔隔板同样采用铝合金材质加工，将滚筒内部的容积分隔为多个独立的采样腔，避免作业过程中物料在滚筒内部单侧堆积导致的动不平衡问题，所有铝制零件均可通过常规CNC铣削、激光切割、等离子切割或者水射流切割工艺完成加工，加工门槛低，工艺适配性强，不需要特殊的五轴加工设备即可完成全部金属件的制造。弯曲的外壳部件采用聚对苯二甲酸丁二醇酯也就是PBT材料制作，加工时可先将PBT板材切割为指定尺寸的坯料，通过热成型工艺弯曲为设计要求的圆弧曲面，成型后尺寸稳定性好，耐磨损性能优于普通工程塑料，能够适应星表风化层颗粒的长期冲刷磨损。

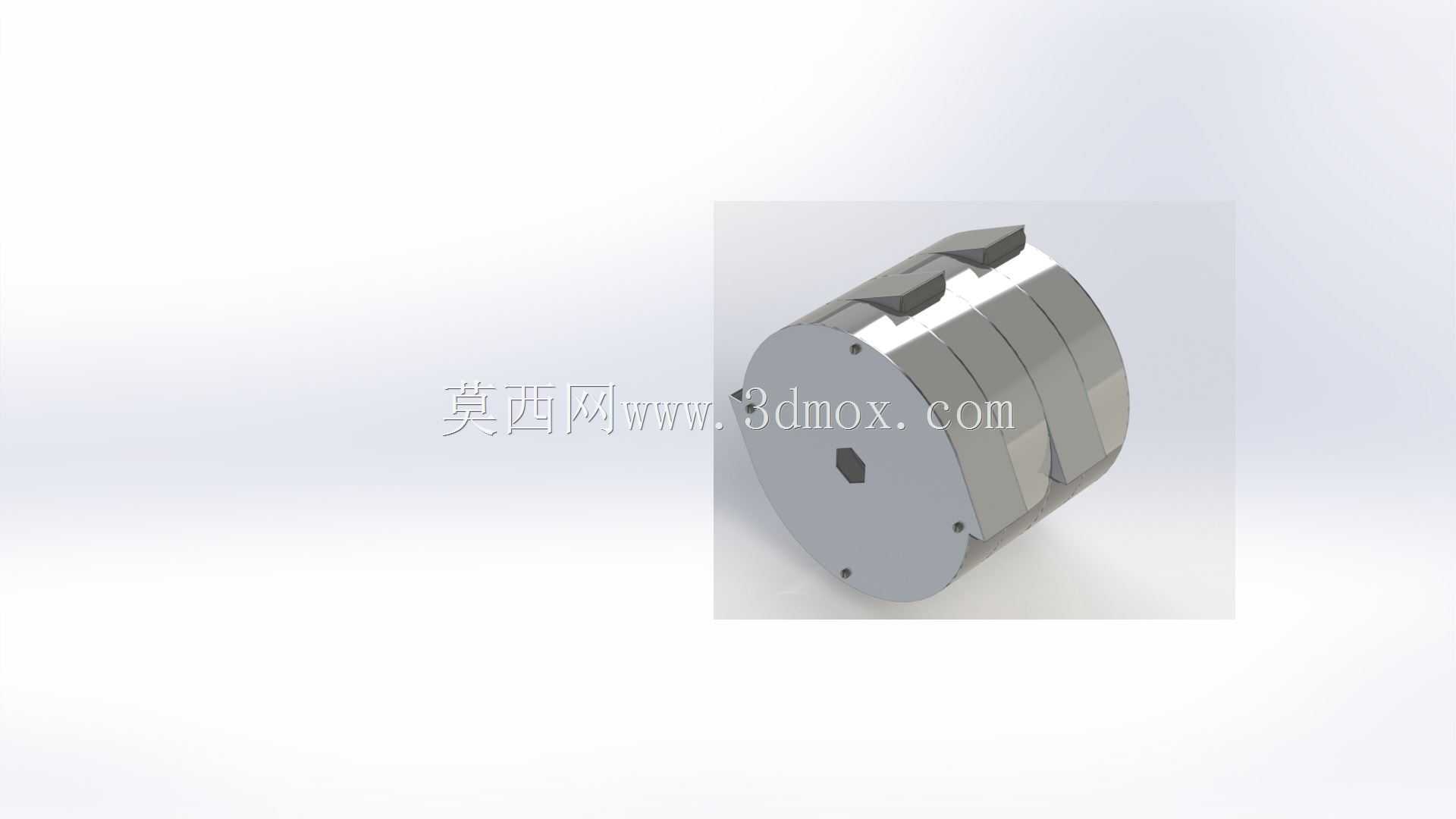

　　核心的橡胶闸门部件可通过增材制造或者注塑成型工艺批量制作，也可根据试制需求采用橡胶板材裁切后硫化成型，闸门与滚筒外壳的连接连杆采用碳钢材质加工，加工完成后可直接在普通车床上完成螺纹加工，通过螺纹副与外壳、闸门实现连接，装配工序简单，后期维护更换闸门时不需要拆解整个滚筒结构。从安装边界与尺寸参数来看，该铲斗的最大外接直径为450mm，轴向总长度为345mm，整体结构重量控制在4.91814kg，对于星表探测设备而言，这个重量指标能够很好地满足载荷重量限制要求，安装时仅需要保证驱动轴的同轴度偏差在0.1mm以内，即可避免运转过程中出现卡滞或者异常振动问题。作业过程中，当滚筒正向旋转切入风化层时，橡胶翻板闸门在风化层的挤压作用下向内开启，

　　颗粒物料顺着闸门的导流面进入滚筒内部的采样腔，当滚筒旋转到一定角度后，闸门在自身弹性作用下自动复位闭合，将物料封闭在采样腔内部，避免低重力环境下物料洒落；当采样腔填充到设计容量后，控制滚筒反向旋转，此时闸门在内部物料的重力与离心力作用下向外开启，将采集到的风化层物料卸出到存储装置中。设计过程中经过多轮仿真与样机测试验证，该结构的最大捕获总容积可达40.21L，正常作业工况下的填充率能够稳定超过50%，最优作业效率区间对应单腔填充量25-30升，这个填充区间下滚筒运转的动平衡状态最好，作业反作用力最小，不会对探测车的行走姿态造成明显干扰。和原始版本的RASSOR铲斗结构相比，这款设计保留了原构型低作业反力、高填充率的优势，用橡胶翻板替代原有的刚性闸板结构，进一步降低了闸门卡滞的概率——即使风化层中混入少量尺寸稍大的颗粒，橡胶闸门也可以通过自身弹性形变让颗粒通过，不会出现刚性闸板容易被大颗粒卡死导致机构失效的问题。在地面模拟工况测试中，该结构在模拟月壤、模拟火星壤的采样作业中均表现出良好的适应性，橡胶闸门的耐磨损寿命能够满足超过1000次采样作业循环的要求，铝合金部件的表面经过硬质阳极氧化处理后，抗颗粒冲刷磨损的性能能够提升3倍以上，完全满足星表长周期作业的寿命要求。
