侧装式电磁驱动隔膜控制阀门结构

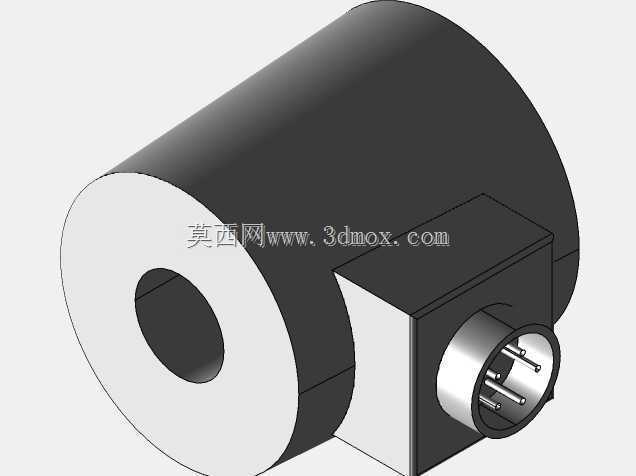

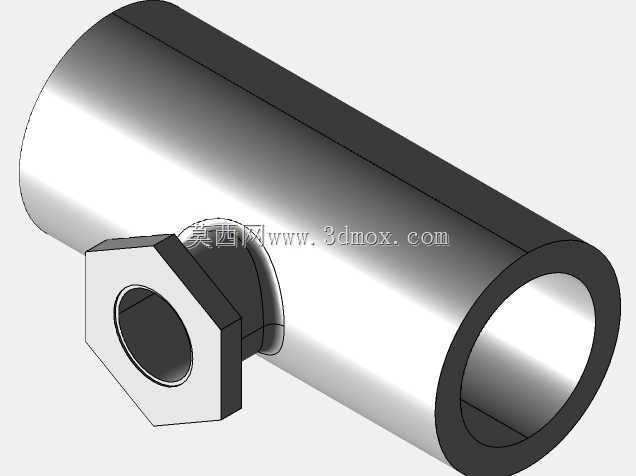

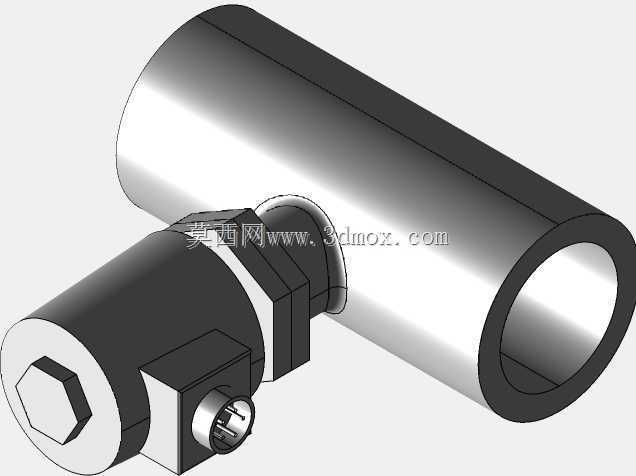

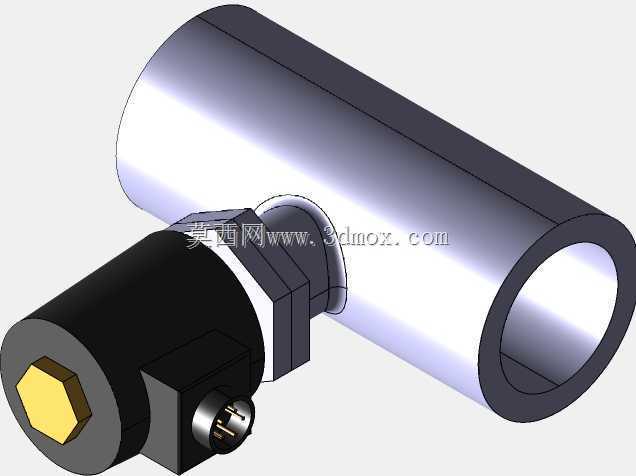

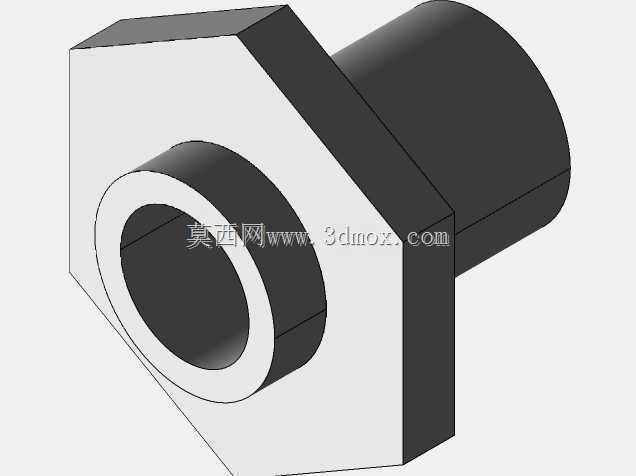

　　这款侧装式隔膜控制阀的结构设计，核心围绕小通径直管路的流体通断控制需求展开，主体采用直通式管段作为流体过流主体，侧置的电磁驱动单元与管段轴线呈垂直布置，最大程度压缩了阀门沿管路轴向的安装尺寸，适配安装空间局促的紧凑型流体管路布局场景。过流主管段采用等径圆柱空腔设计，内壁无突变缩径或凸起结构，流体经过时的局部阻力损失远低于角式结构阀门，可适配洁净流体、低粘度流体的输送控制场景，避免介质在阀腔内部滞留残留。驱动单元与主管段的连接采用六角锁紧结构，安装时可通过标准开口扳手直接完成锁紧固定，无需定制专用工装，现场拆装维护的操作门槛较低。驱动端的电气接口采用标准圆形接插件设计，接插件引脚做了防呆定位处理，接线时无需反复核对引脚定义，

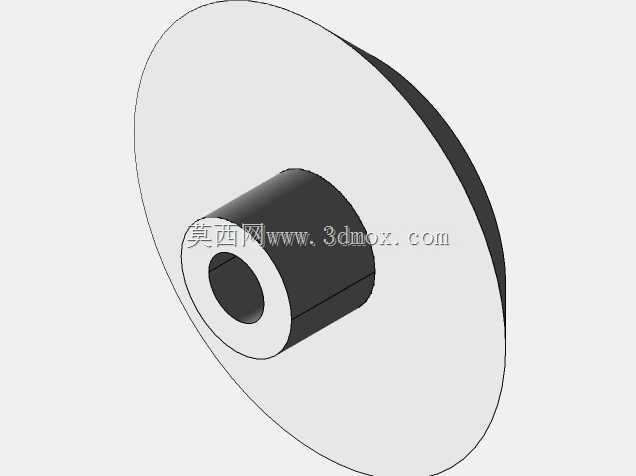

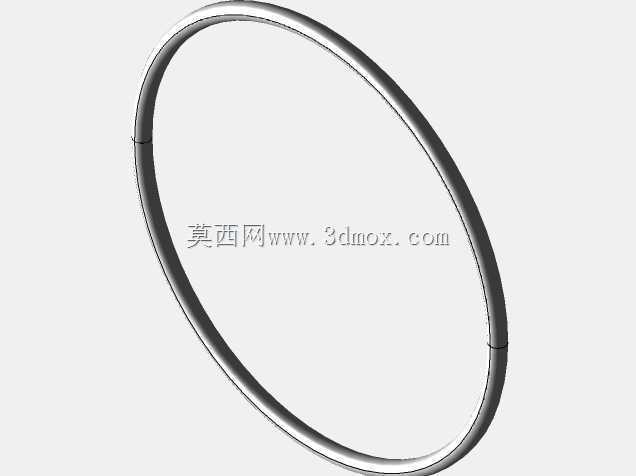

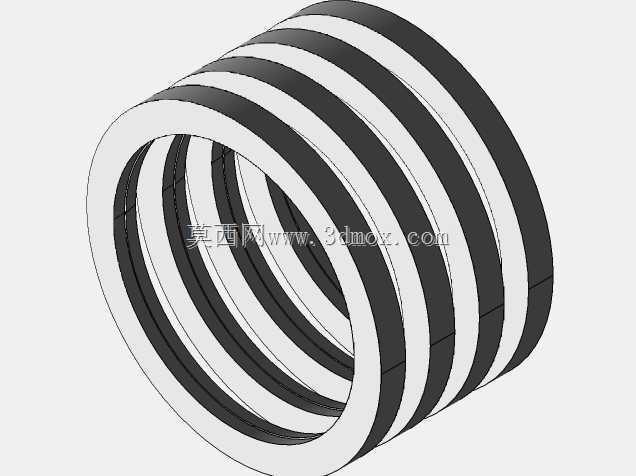

　　可直接完成插接，适配工业现场快速布线的需求，接插件与驱动壳体之间做了密封处理，可应对常规工业场景的泼溅、粉尘环境使用要求。隔膜作为核心截流部件，安装在驱动单元与主管段的连接位置，将驱动腔与过流腔完全隔离，避免流体介质进入驱动机构内部造成部件腐蚀或者卡滞，同时也杜绝了驱动端的润滑脂等杂质渗入过流管路污染输送介质，这种结构特性让该阀可适配对介质洁净度有一定要求的输送场景，比如小型实验流体管路、净水输送支路、小型化工试剂输送管路等场景。从安装边界来看，主管段两端可适配标准等径管路对接，侧置驱动单元的外轮廓最大尺寸不超过主管段外径的1.8倍，安装时无需在管路侧方预留过大的操作空间，

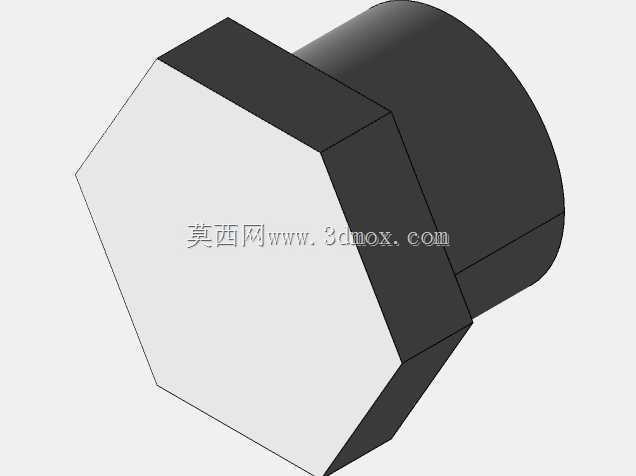

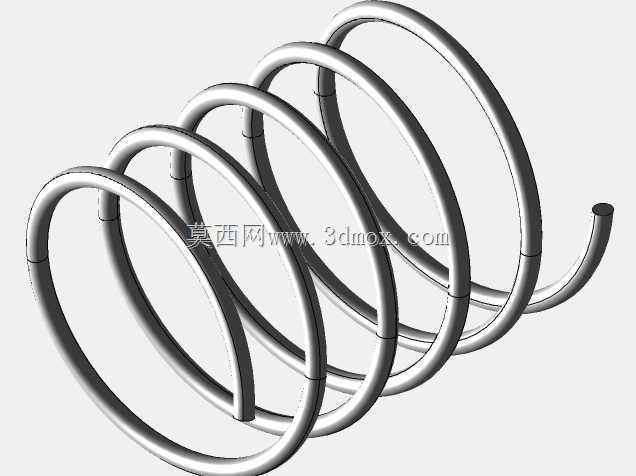

　　驱动单元尾部的六角调节端可在管路不停机的状态下完成手动应急开关操作，应对电控系统故障时的临时通断需求。设计过程中针对隔膜的形变行程做了限位约束，避免电磁驱动的吸合行程过大造成隔膜过度挤压撕裂，延长隔膜部件的更换周期，同时驱动单元的磁路做了闭合优化，吸合时的电磁泄漏量控制在较低水平，不会对周边布置的传感类部件造成电磁干扰。过流主管段的壁厚按照常规低压流体管路的耐压等级设计，可承受1.6MPa以内的工作压力，满足多数民用、工业低压支路的压力使用要求，管段外壁做了均匀壁厚处理，建模时所有过渡位置均设置了工艺圆角，避免应力集中造成的部件开裂风险，实际加工时无论是采用金属机加工还是工程塑料注塑成型，都具备较好的工艺可行性，不会出现壁厚不均导致的缩痕、应力变形等加工缺陷。
