航空舱体用悬索桥结构悬挂地板设计

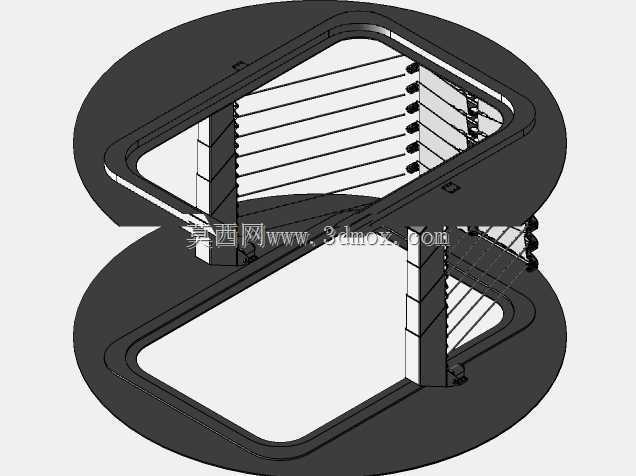

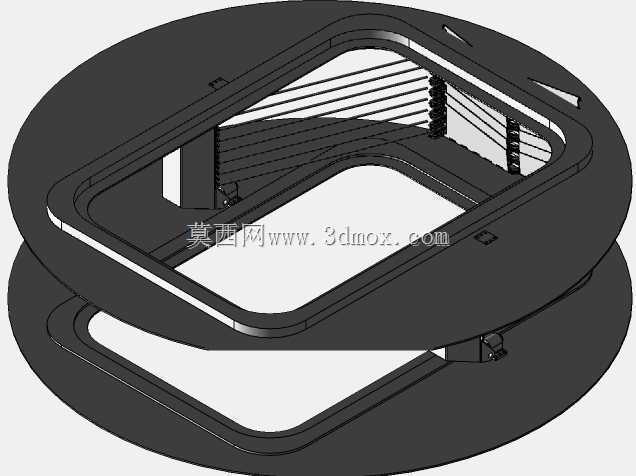

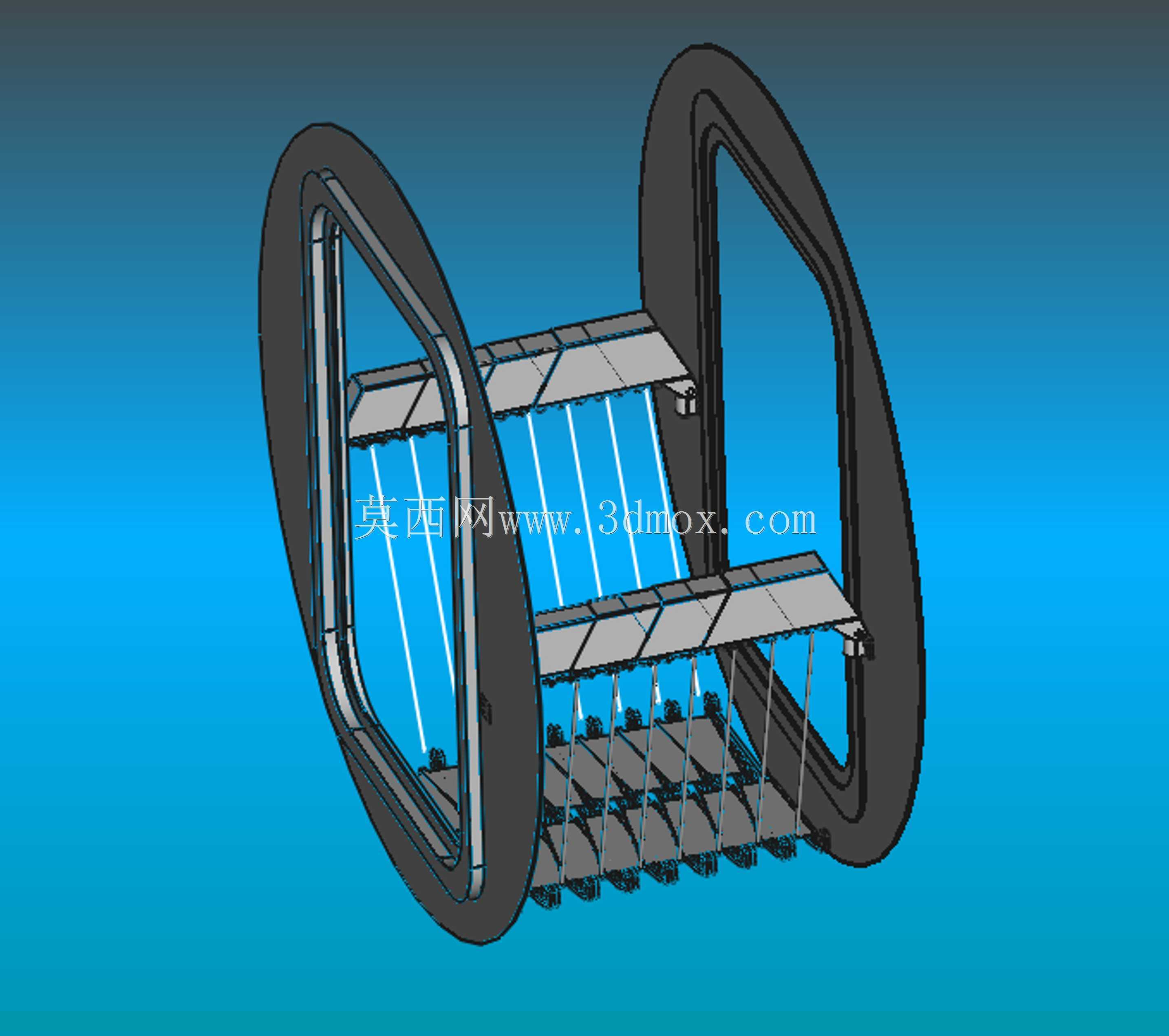

　　这款悬挂地板采用悬索桥构型设计，核心应用场景瞄准窄体载人航空舱的内部地板铺设，也可适配特种轨道交通车辆的轻量化舱内地板改造需求，核心用途是在严格控制舱内结构自重的前提下，为舱内人员提供稳定的行走承载面，同时兼顾舱体姿态变化时的结构适配性。从功能特性来看，该结构将绝大多数承重部件集中布置在模块的中心区域，通过重心内移的布局逻辑，大幅压缩地板自身的结构厚度，在有限的舱内竖向空间里争取更多的通行净空，整体结构紧凑度相比传统平铺式地板提升近三成。结构可适配舱体最大22度的横滚、俯仰以及偏航姿态变化，不会因舱体角度偏移出现结构卡滞或承载失效的问题。设计过程中采用双延伸中心轨道作为核心承载骨架，整个地板模块通过悬索吊挂在两道中心轨道上，

　　轨道自身集成了扶手功能，无需额外在舱壁加装独立扶手构件，进一步减少舱内附属结构的重量占用。行走面采用叠层搭接面板构造，面板之间预留适配形变的间隙，避免结构受载形变时出现面板挤压起拱的问题。地板的横向约束通过配套滑轮装置实现，滑轮卡装在中心轨道的导向槽内，既可以允许地板沿轨道方向的微小形变位移，又能限制横向的窜动，保证行走面的整体平整度。在做结构简化适配时，可将姿态适配角度调整为横摇、偏航各15度的最低要求，对应削减部分悬索与加强筋结构，进一步降低整体自重，适配对重量控制更严苛的应用场景。从安装边界来看，该悬挂地板模块的两端固定接口对应舱体的环形加强框位置，两道中心轨道的安装端面与舱框内侧的预装支座完全匹配，

　　安装时无需对现有舱体主承力结构做额外打孔改造，模块整体可从舱段端部沿轨道方向推入安装位，单模块的安装定位仅需完成两端轨道与支座的螺栓紧固即可，大幅提升舱段总装的作业效率。结构的竖向吊挂高度可根据不同舱型的内装净高要求调整悬索长度，适配范围覆盖常见的窄体载人舱内部净高尺寸，面板的防滑纹理可根据使用场景做对应调整，既可以做光滑面适配货运舱的货物滑移需求，也可以做防滑凸纹适配客运舱的人员行走需求。在结构强度层面，中心轨道采用闭合箱型截面设计，悬索与轨道的连接点做了局部加强处理，避免应力集中导致的结构疲劳，滑轮装置采用自润滑材质，长期使用无需额外加注润滑脂，适配航空航天领域低维护的使用要求。叠层面板的搭接位置设置有密封胶条安装槽，可根据舱内密封要求加装密封构件，实现地板上下区域的气压隔离，适配有增压要求的舱体使用场景。
