电力变压器分接切换操作连杆结构

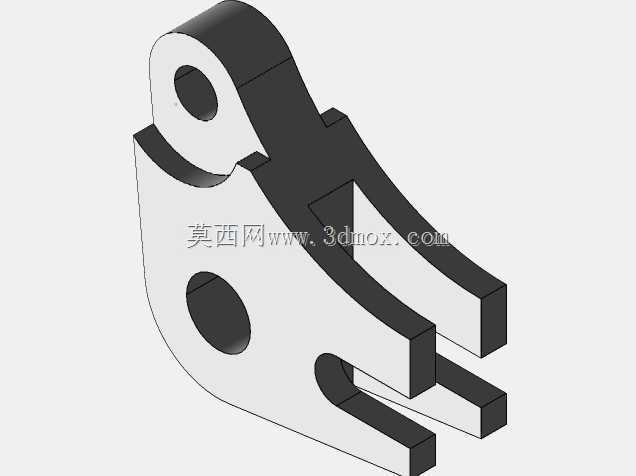

　　在油浸式电力变压器的有载调压结构体系里，这类切换连杆是分接开关操作机构里的核心传力构件，日常运维中操作人员通过外部操作手柄驱动调压转轴时，动力会通过这类连杆传递到分接选择器的动触头端，完成不同绕组抽头的档位切换，实现输出电压的稳定调节，避免电网电压波动对后端用电设备造成冲击。从实际装配场景来看，这类构件安装在变压器油箱内部的分接开关支架上，周边需要和绝缘转轴、触头驱动拨叉、位置锁定卡板配合，因此结构设计上首先要规避运动干涉，整个构件采用弯折式异形臂结构，上端的同轴圆孔是和操作转轴的配合位，孔位的公差需要控制在H7级别，保证和转轴配合后无旷量，避免切换档位时出现触头接触不到位的情况，长期运行下也不会因为间隙累积出现档位偏移。

　　下端的分叉式结构是和动触头拨叉的连接端，两个平行的叉臂之间预留了拨叉的安装间隙，叉臂上的两个圆孔分别对应拨叉的驱动销和定位销安装位，其中靠近臂身中部的圆孔是主传力销孔，传递操作时的扭转力矩，靠近叉臂端部的圆孔是辅助定位孔，用来限制拨叉的转动角度，避免切换过位导致触头超程磨损。设计这类构件的时候，首先要核算操作力矩的传递路径，整个臂身的弯折角度是按照分接开关的安装空间来确定的，因为变压器油箱内部的绝缘距离有严格要求，带电部件和油箱壁之间的绝缘间隙不能小于规范要求的安全距离，所以臂身的外轮廓不能超出安装边界，同时还要保证操作转动时，整个构件的运动包络不会碰到周边的绝缘筒、绕组引线以及固定支架。从结构强度角度考虑，

　　臂身的厚度需要满足扭转强度要求，操作分接开关时的最大阻力来自触头的接触压力以及转轴的密封摩擦力，按照常规10kV级有载分接开关的操作力矩核算，臂身采用4-6mm厚度的结构钢冲压成型就能满足强度要求，同时不会因为自重过大增加操作阻力，构件的边缘都做了倒圆角处理，避免安装和运行过程中划伤绝缘件，也防止电场集中导致局部放电问题。实际装配时，上端的转轴孔会加装绝缘衬套，避免构件和转轴之间形成金属摩擦产生金属碎屑，污染变压器油，下端的销孔和拨叉销之间会留有微小的活动间隙，补偿加工和装配带来的位置误差，保证切换动作顺畅，不会出现卡滞。这类构件的外形没有多余的冗余结构，所有的轮廓都是按照运动轨迹和安装空间来设计的，

　　分叉臂的长度刚好满足分接开关从最低档位到最高档位的转动行程需求，不会因为臂长过长导致转动时超出安全绝缘距离，也不会因为臂长过短导致拨叉行程不足，无法完成全档位的切换。在无励磁调压的变压器结构里，这类连杆同样适用，只是对应的操作力矩更小，结构尺寸可以适当缩小，但核心的孔位配合、传力路径设计逻辑是一致的，都需要保证操作时动力传递直接，无空行程，档位定位准确，长期运行下无变形、无断裂风险。
