星型五缸径向航空动力装置结构设计

　　这款五缸径向排布的活塞动力装置，核心应用场景聚焦在轻型通航飞机、自制实验类飞行器的动力段，也可适配小型无人靶机、航空模型的大拉力动力需求，相比直列、V型缸体布局，径向结构的所有缸体围绕中心曲轴呈圆周均匀分布，曲轴长度更短，整机轴向尺寸紧凑，非常适合前置螺旋桨直连驱动的安装场景，不需要额外布置过长的传动转接结构，能直接降低机头段的结构重量占比。从实际使用特性来看，径向排布的缸体散热条件更具优势，每一个缸体都直接暴露在迎面气流中，不需要设计复杂的缸体间水冷流道，仅依靠缸体外壁的散热鳍片就能满足持续运转的热交换需求，对于轻型飞行器来说，省去了水冷系统的水箱、管路、水泵重量，能进一步提升有效载荷占比。设计过程中首先确定了中心曲柄的回转半径，

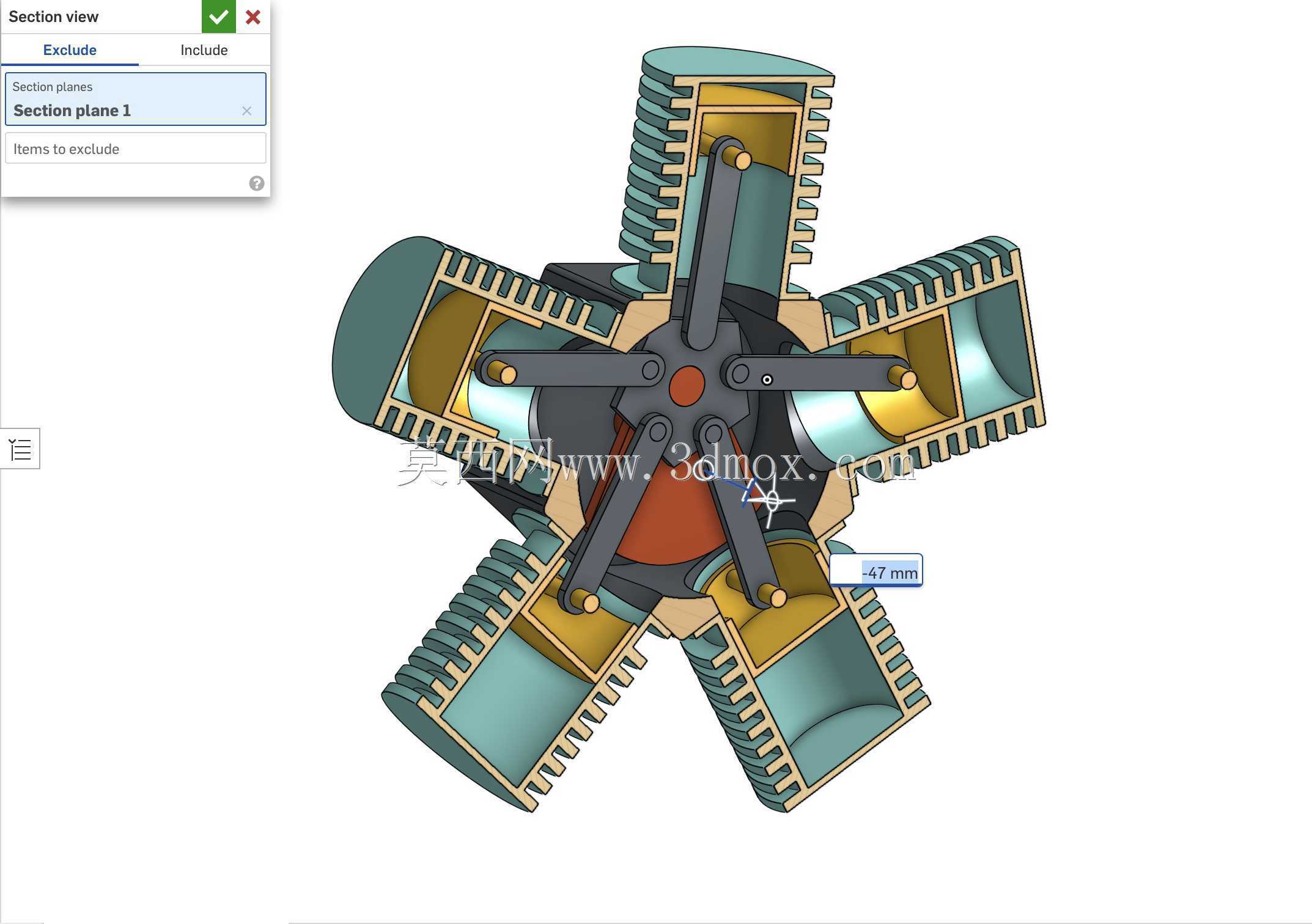

　　对应单缸活塞的行程参数，从剖面结构能看到中心曲柄采用偏心销结构，五个连杆分别铰接在偏心销的周向位置，每个缸体的点火做功行程间隔72度均匀分布，相比少缸数结构动力输出更平顺，曲轴运转的扭矩波动更小，能降低螺旋桨旋转时的振动传导，减少机身结构的疲劳载荷。缸体部分采用等缸径设计，活塞与缸壁的配合间隙预留了热膨胀余量，外壁的散热鳍片高度、间距经过匹配，在飞行速度120-180km/h的迎面气流下，能将缸体工作温度稳定在材料允许的区间内，不会出现局部过热导致的活塞卡滞问题。安装边界方面，整机最大径向尺寸控制在470mm量级，中心曲轴的输出端采用标准法兰接口，可直接匹配定距螺旋桨的安装孔位，后端的安装节采用周向均匀布置的三个固定耳，

　　可直接对接机身发动机架的安装点，不需要额外设计转接支架。进排气道布置在缸体后侧，避开了正面螺旋桨的气流扰动区域，能保证各个缸体的进气均匀性，避免出现个别缸体混合气浓度偏差导致的运转不稳。从结构细节来看，连杆与活塞销、曲柄销的配合处都设计了润滑通道，可适配飞溅润滑方案，不需要额外布置复杂的压力润滑管路，进一步简化了整机结构，降低了维护难度，对于小型通航飞行器的日常运维来说，这种结构的故障率更低，野外场景下的故障排查也更便捷。这类径向动力装置相比同排量的直列发动机，整机重量能降低15%左右，迎风阻力虽然略大于直列液冷发动机，但依靠结构简化带来的重量优势，整体推重比反而更优，非常适合低速轻型飞行器的动力需求，在设计建模过程中，

　　所有运动部件都做了干涉检查，活塞在上止点、下止点位置时，连杆与缸体、中心曲轴箱的间隙都预留了足够的安全余量，不会出现运动干涉问题，散热鳍片的厚度、根部圆角都做了结构优化，在保证散热面积的同时，避免了应力集中导致的鳍片断裂问题，曲轴箱采用分体式结构，方便内部曲柄连杆机构的装配与检修，合箱面的密封结构可保证运转时润滑油不会出现渗漏问题。
