长管式脉冲喷射动力装置结构设计

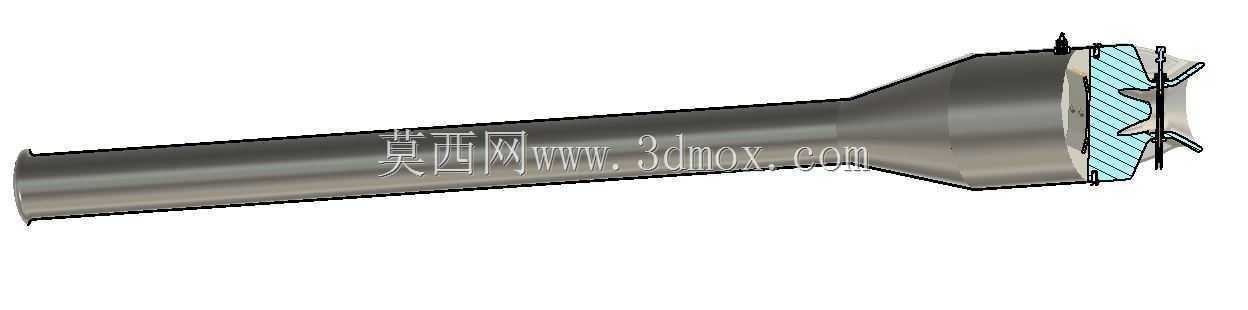

　　在小型航空动力、靶机推进、航模动力以及部分工业吹扫、特种燃烧装置的应用场景中，脉冲喷射类动力装置凭借结构简单、无复杂运动部件、推力重量比高的特性，始终占据着不可替代的应用位置。本次呈现的长管构型脉冲喷射装置，在结构设计上完全贴合脉冲爆震/脉动燃烧的工作逻辑，没有采用常规涡喷、涡扇类动力的压气机、涡轮等复杂转子结构，整体由头部进气组件、燃烧室段、渐缩过渡段以及长直喷管段四个核心部分构成，从结构根源上降低了加工与装配的难度，也减少了运行过程中的故障点。

　　从实际用途来看，这类长管脉冲喷射装置既可以作为小型无人靶机、低速巡航靶标的主动力单元，依靠脉动燃烧产生的间歇推力实现持续飞行，也可以经过参数适配后作为工业加热系统的燃烧器、管道吹扫的高压脉冲气源，甚至在部分特种消防装备中作为脉冲喷射灭火介质的动力源使用。不同于连续燃烧的喷气装置，脉冲喷射的工作过程是间歇式的：新鲜混合气从头部进气结构进入燃烧室后，被前一次燃烧残留的高温余气点燃，燃烧产生的高压燃气一方面封堵进气道防止反喷，另一方面沿着长喷管高速喷出产生推力，当燃烧室内压力下降到低于进气压力时，新鲜混合气再次进入，开始下一个工作循环，整个过程不需要额外的增压部件，仅靠气动压力的周期性变化就能完成自循环工作。

　　在产品功能特性的设计上，头部的进气组件采用了单侧铰接式单向阀片结构，阀片的开合行程、复位弹力都经过匹配计算，既能够保证进气阶段混合气顺畅进入燃烧室，又能在燃烧升压阶段快速封闭进气口，最大限度减少燃气反喷造成的能量损失。燃烧室段采用了短粗的圆柱构型，这种构型能够让进入的新鲜混合气和残留高温燃气快速掺混，缩短点火延迟时间，提升脉动燃烧的工作频率，避免出现燃烧中断、工作不稳定的问题。燃烧室和长喷管之间的渐缩过渡段采用了平滑的锥面过渡设计，锥角控制在气流无分离的合理区间内，既可以让燃烧产生的高压燃气平稳加速进入喷管，又能避免截面突变造成的局部涡流损失，提升推力输出的稳定性。

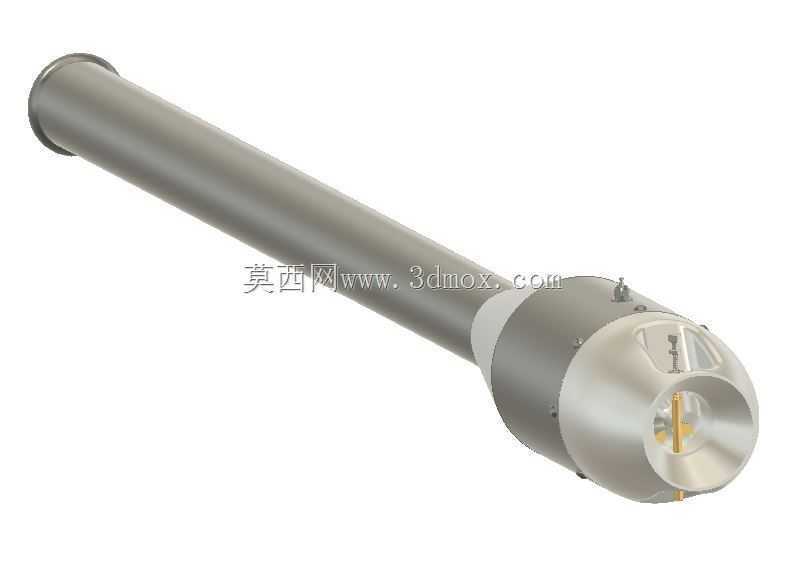

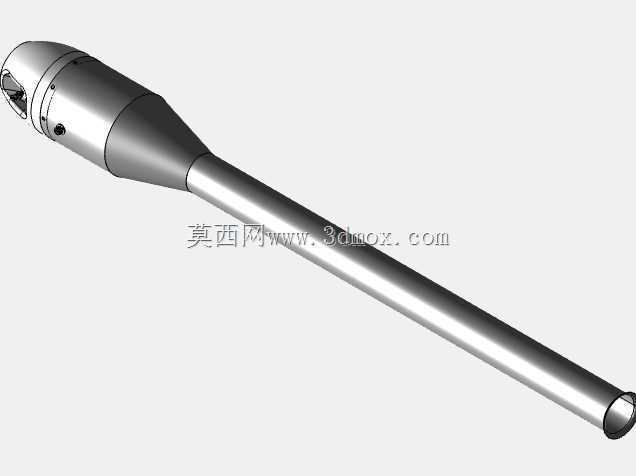

　　长直喷管段是这个设计区别于短管脉冲喷射装置的核心部分，足够长度的等直径喷管能够让燃气在管内充分膨胀，将燃烧产生的压力势能最大限度转化为喷出的动能，同时长喷管的谐振效应能够和燃烧室的脉动频率形成匹配，利用管内压力波的反射辅助进气阀的开合，进一步提升装置的自吸能力，甚至在部分工况下不需要额外的供气压力就能完成自启动。从外形尺寸与安装边界来看，整个装置整体为细长回转体构型，头部最大直径远小于整体长度，安装时仅需要在头部燃烧室位置设置两处环形安装抱箍即可完成固定，不需要复杂的安装支架；头部进气端预留了标准的燃油喷嘴安装接口、点火器安装孔位，接口位置和尺寸都适配通用的小型动力配件，不需要额外定制转接零件；喷管出口为平直切口，不需要额外加装喷口调节结构，安装时只需要保证出口后方没有遮挡物，预留至少两倍喷管长度的无阻碍空间即可，避免喷出的高温燃气受遮挡反流影响装置正常工作。

　　在结构细节设计上，整个装置的所有连接位置都采用了法兰加密封槽的结构，密封槽内适配耐高温石墨垫片，能够承受脉冲燃烧过程中产生的周期性温度变化与压力冲击，避免出现漏气问题导致工作效率下降。头部的阀片采用了耐高温合金材质，能够长期承受高温燃气的冲刷，不会因为反复开合出现疲劳断裂。燃烧室壁面厚度经过强度校核，既能够承受脉动燃烧产生的峰值压力，又不会因为壁厚过大增加不必要的结构重量，整体重量控制在同推力等级涡喷装置的三分之一左右，非常适合对重量敏感的小型飞行器使用。需要注意的是，这类脉冲喷射装置工作时会产生较强的脉动噪音，在作为地面设备动力使用时需要配套对应的消音结构，作为航空动力使用时则需要根据载机的结构共振频率调整喷管长度，避免脉动频率和载机结构频率重合引发共振问题。
