电力设备用杆装式快接连接结构

　　在户外电力输配场景中，杆上设备的接线作业长期受高空作业空间狭窄、户外环境复杂等因素制约，传统螺栓压接式接线需要作业人员携带多类工具，在高空完成对位、穿栓、拧紧、防松处理等多步操作，不仅作业效率低，螺栓扭矩控制不当还容易出现接触电阻过大、长期运行发热的隐患，遇到雨季、凝露天气，接线位置的绝缘防护不到位还可能引发闪络故障。这套连接结构正是针对这类杆上电力设备的接线痛点开发，可直接适配圆形截面的导电杆安装场景，常见于变压器高低压侧出线、柱上开关接线端、户外母线接续等位置，能大幅压缩高空接线的作业时长，降低作业人员的操作强度。

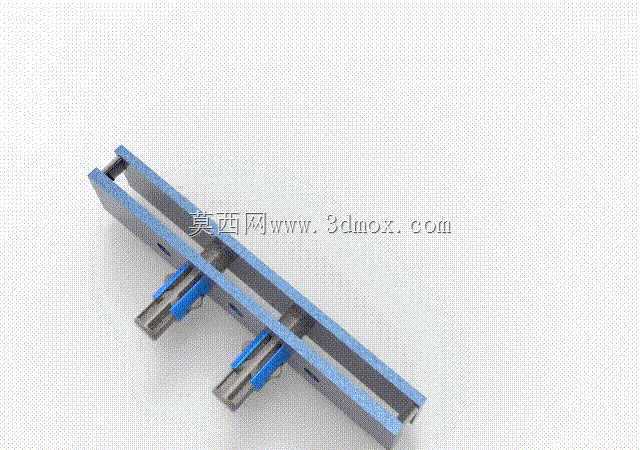

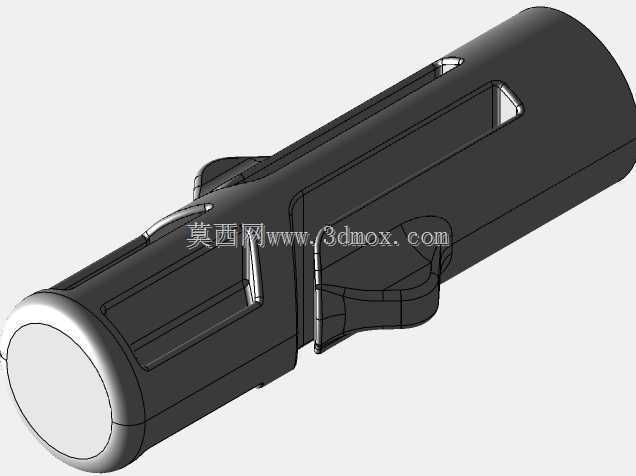

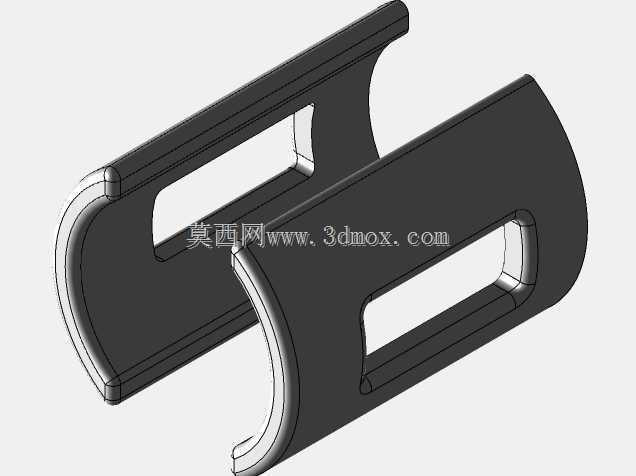

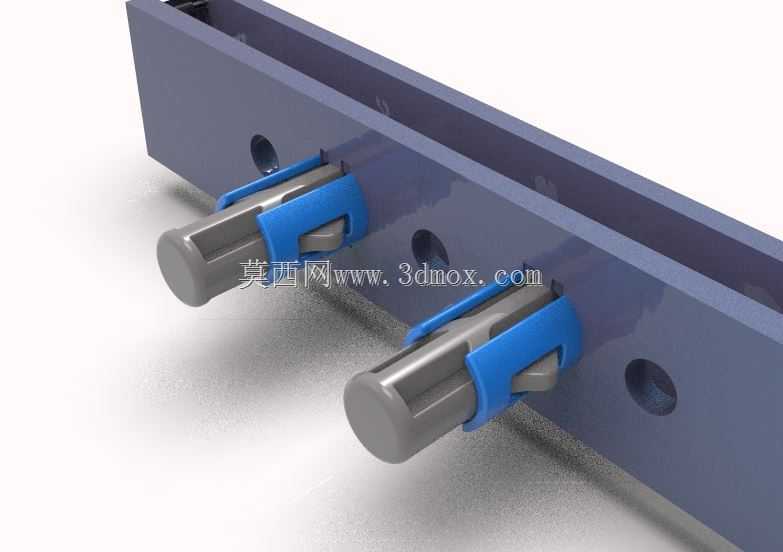

　　从结构功能来看，这套连接结构采用卡扣式锁紧设计，主体分为导电接触段、绝缘握持段、锁紧触发段三个部分。导电接触段采用弹性抱合结构，内壁设置多道环形接触筋，当结构卡装到导电杆上时，弹性接触片会在自身预紧力作用下紧贴导电杆外壁，多道接触筋能有效打散接触电流的流通路径，避免单点接触带来的电流密度过高问题，相比传统单平面压接的结构，同等截面下的通流冗余量提升30%以上，可适配长期满负荷运行的导电回路需求。绝缘握持段采用外翻式防滑轮廓，表面设置多道防滑棱，作业人员佩戴绝缘手套即可完成对位操作，不需要额外借助扳手等工具，对位后仅需沿导电杆轴向推动结构到指定位置，锁紧触发段就会自动卡入导电杆表面的定位环槽，完成机械锁紧与电气接触的同步动作，整个安装过程单步即可完成，不需要反复调整位置。

　　设计过程中，首先针对户外杆装场景的安装边界做了适配：导电杆的适配直径覆盖常用的12mm到24mm区间，安装时不需要在导电杆上额外打孔、攻丝，也不需要剥离导电杆表面的镀锡防护层，避免安装过程破坏导电杆的防腐层，影响长期使用寿命。结构的整体径向尺寸控制在导电杆直径的2.2倍以内，轴向安装长度不超过80mm，安装完成后不会超出原有设备的绝缘安全距离，相邻两相接线之间的最小间隙满足10kV电压等级的空气绝缘要求，不需要额外加装绝缘隔板。锁紧结构采用双向锁止设计，安装到位后会同时触发轴向与径向的锁止力，轴向可承受不低于200N的拉脱力，遇到大风天气导线摆动、温度变化带来的热胀冷缩位移，都不会出现连接松脱的问题；如果需要拆卸维护，只需要按压结构两侧的解锁卡扣，即可沿轴向拔出结构，不需要破坏原有导电杆的结构，可反复拆装使用，适配设备检修、回路调整的需求。

　　绝缘防护部分的设计充分考虑户外运行的复杂环境，结构外露的绝缘部分采用耐候性工程材料，可耐受-40℃到85℃的环境温度变化，紫外线长期照射下不会出现开裂、脆化问题，绝缘材料的介电强度满足10kV电压等级的防护要求，结构接缝处设置环形密封胶圈，安装到位后胶圈会紧贴导电杆外壁，阻挡雨水、粉尘进入接触位置，避免接触位置出现氧化、积污导致的接触电阻上升。接触段的弹性部件采用高弹性铜合金材料，表面做镀银处理，降低接触电阻的同时提升抗氧化能力，长期运行后接触电阻的上升幅度不超过初始值的15%，可有效减少接头发热的故障概率。

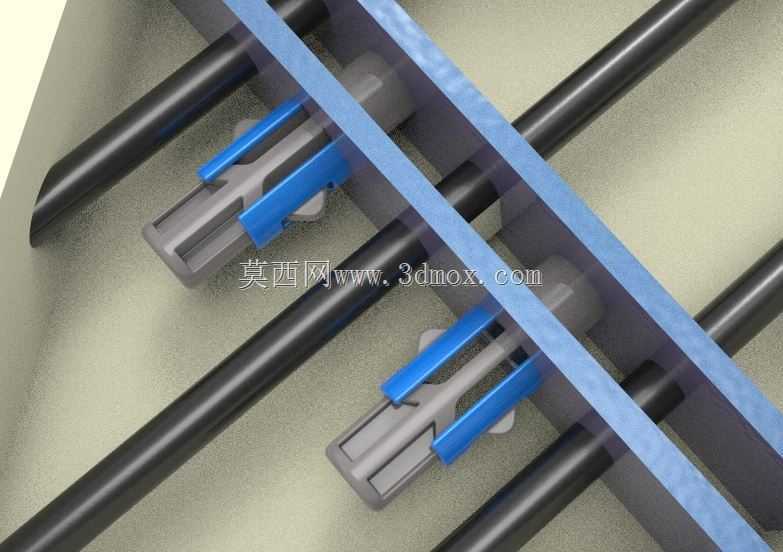

　　在实际选型应用中，这套结构可直接替换传统的螺栓式接线端子，不需要对原有设备的导电杆做任何改造，安装时仅需要清理导电杆表面的氧化层与污渍，将结构对准导电杆轴向推入即可完成安装，相比传统接线方式，单处接线的作业时间从原来的15分钟以上压缩到1分钟以内，大幅减少高空作业的停留时间，降低高空作业的安全风险。结构的锁紧状态有明确的到位反馈，作业人员推装过程中听到清晰的锁止声响，即可确认安装到位，不需要反复检查螺栓扭矩，避免人为操作失误带来的安装隐患。针对多雷地区的应用场景，结构的接触位置还做了等电位设计，不会出现接触间隙引发的局部放电问题，可有效降低雷击过电压下的接头击穿概率。

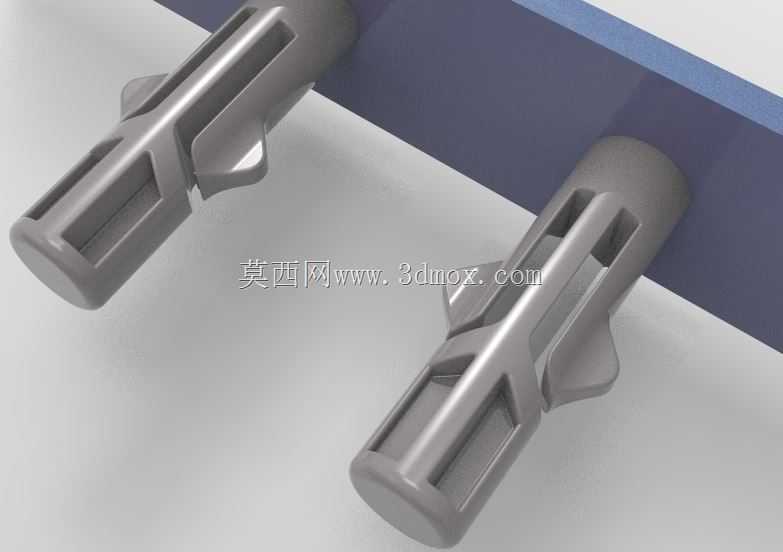

　　从建模落地的角度来看，这套结构的所有配合面都做了安装导向设计，导电接触段的入口处做了15度的导向锥面，即使作业人员在高空视线不佳的情况下，也能快速完成对位，不会出现卡滞、装偏的问题。弹性接触片的壁厚经过反复迭代验证，在保证足够接触压力的前提下，控制推装所需的轴向力不超过80N，佩戴绝缘手套的作业人员可轻松完成推装操作，不需要借助敲击工具。结构的所有棱角位置都做了R3以上的圆角处理，安装过程中不会划伤作业人员的绝缘手套，也不会出现尖端放电的问题，适配户外电力设备的安全运行要求。
