空间桁架式多向连接节点结构组件

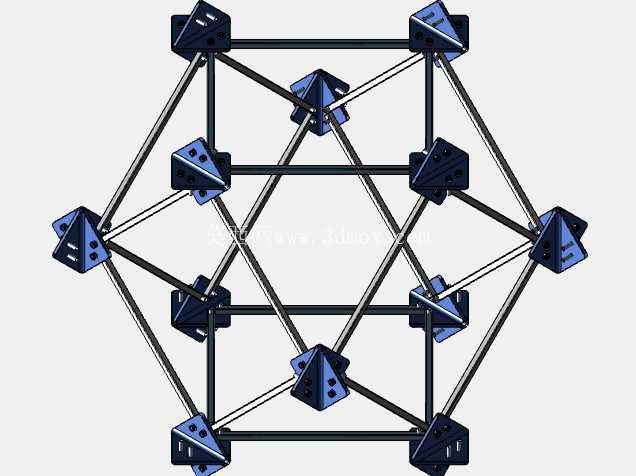

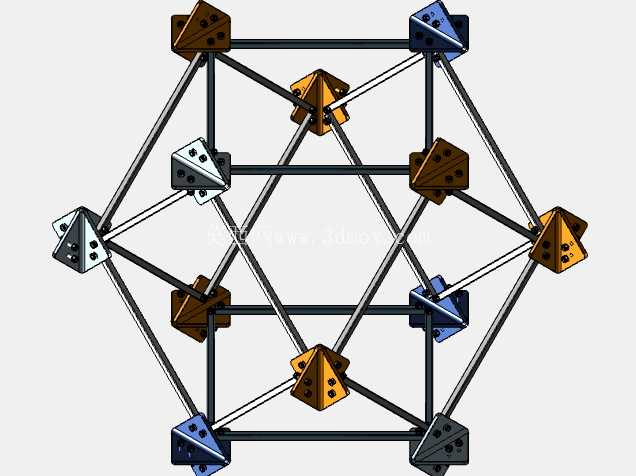

　　这套空间杆系连接结构，核心是多向交汇的节点连接件搭配等径杆件，组成正立方体衍生的空间桁架单元，这类结构最早在航天领域的可展开桁架、星球探测车的行走机构支撑框架中大量应用，后续逐步延伸到模块化展具、轻量化工装框架、特种机器人的机身骨架设计场景中。从实际使用场景来看，这类多向节点的核心作用，是在空间维度上实现多根杆件的精准定位连接，替代传统焊接、螺栓拼接的节点形式，避免焊接应力导致的框架变形，同时大幅提升装配效率，所有杆件与节点的连接均采用标准化接口，单根杆件损坏时可单独更换，无需拆解整体框架。

　　从功能特性上看，节点件采用多面开孔的块状结构，每个连接面的孔位与杆件端部的连接头完全匹配，可同时承接来自X、Y、Z三个正交方向以及空间斜向的杆件载荷，节点本身的受力经过拓扑优化，在保证连接强度的前提下，去除了非受力区域的多余材料，整体重量比同载荷等级的实心铸钢节点降低40%以上。设计思路上，整套结构采用完全对称的构型逻辑，所有节点件分为两类，一类是位于框架棱边交汇位置的直角节点，一类是位于框架面心、体心位置的斜向连接节点，两类节点的接口尺寸完全统一，杆件长度按照空间几何关系做了标准化分级，使用者可根据实际的框架尺寸需求，通过增减单元数量快速拼接出不同规格的空间框架，无需重新开模制作节点件。

　　安装边界方面，整套结构的外接轮廓为标准正立方体构型，节点的每个连接端面都做了定位止口设计，杆件插入后可自动保证同轴度，安装时无需额外做角度校正，单组单元的装配仅需内六角扳手即可完成，不需要专用工装；节点与杆件的连接采用防松设计，在振动工况下不会出现连接松动的问题，可适应野外探测设备、移动机器人这类存在持续振动的使用场景。从结构受力角度分析，这类节点将传统桁架节点的集中受力分散到多个连接面，每个连接面承受的剪切力仅为传统单螺栓节点的三分之一，在同等载荷下，杆件的截面尺寸可以做的更小，整体框架的自重更轻，对于需要严格控制自重的航天探测设备、轻量化移动机器人来说，这种结构优势尤为明显。

　　另外，节点件的连接面做了防滑纹理处理，杆件端部的连接头与节点端面贴合后，即使连接螺栓出现轻微预紧力衰减，也不会出现杆件滑移错位的问题，提升了整体结构的可靠性。在实际工程应用中，这类结构还可根据使用场景更换不同材质的杆件，比如需要轻量化时采用碳纤维杆件，需要高强度时采用合金钢杆件，节点件本身不需要做任何改动，接口的通用性极强，可覆盖从轻型展架到重型承载框架的不同使用需求。
