带M6侧装位的金属连接轮毂结构

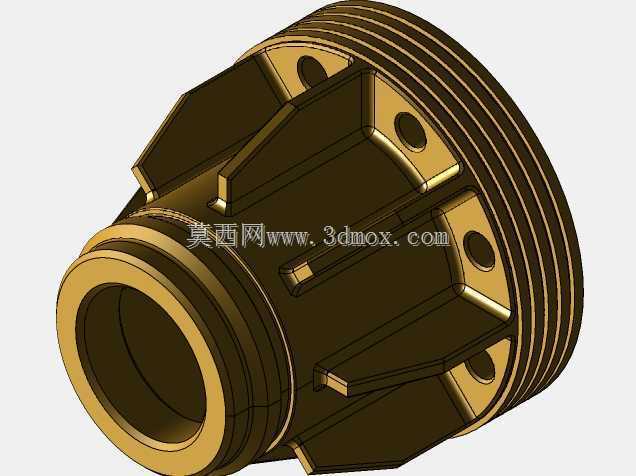

　　在常规的传动连接、轴系配套场景里，这类带侧装接口的轮毂构件，往往承担着轴端动力传递、外接功能附件挂载的双重作用，和普通光面轮毂不同，它的外侧周向做了等分的凸台结构，每个凸台上都预留了通孔，用来穿装紧固件实现端面的锁紧固定，避免轮毂在高速转动或者承受交变载荷的时候出现周向窜动。从结构设计的逻辑来看，整个构件采用中空的轴套式主体，内孔是和传动轴配合的核心配合面，加工精度需要满足过渡配合的公差要求，保证装配后和轴的同轴度，减少转动过程中的偏摆量。外侧的凸台做了加强筋过渡，不是直接直角衔接在主体外圆上，这种设计可以分散凸台承受的挂载载荷，避免应力集中导致的凸台根部断裂，毕竟在实际使用中，侧装位往往会固定检测元件、拨叉构件或者外接的传动拨杆，

　　承受的径向载荷不是均匀分布的，加强筋的存在可以大幅提升结构的抗疲劳强度。周向的外圆部分做了多道环槽结构，这些环槽一方面可以在装配的时候容纳密封胶圈，实现轮毂和外部安装腔体之间的密封，防止润滑脂泄漏或者外界的粉尘、切削液进入配合面，另一方面也可以作为卡簧的安装位，实现轮毂的轴向定位，不需要额外加工轴肩就能固定轴向位置，压缩整个轴系的安装空间。侧卧位预留的M6螺纹安装位，是这个构件区别于普通标准轮毂的核心设计点，这个位置的螺纹孔深度经过测算，能够满足标准M6螺栓的拧入深度要求，保证挂载零件的时候有足够的连接强度，不会因为螺栓啮合长度不足出现滑牙或者连接失效的问题，而且这个安装位的位置做了偏心处理，刚好避开周向的加强筋和端面安装孔，

　　不会破坏主体的结构强度，装配的时候也不会和其他紧固件出现干涉。从安装边界来看，整个轮毂的最大外圆尺寸控制在合理范围内，不需要过大的安装腔体就能容纳，轴向长度也做了优化，在保证内孔配合长度足够传递额定扭矩的前提下，尽可能缩短轴向尺寸，适配紧凑结构的设备安装需求。端面的安装孔采用等分排布，不管是和端盖连接还是和外部传动件连接，都能保证受力均匀，每个安装孔的周边都做了小凸台设计，相当于增加了局部的壁厚，螺栓拧紧的时候不会因为局部压强过大导致构件表面压溃，也能保证连接面的平面度，让紧固件的锁紧力均匀分布。在实际的设备应用中，这类轮毂常常用在中小型传动设备的轴端输出位置，比如小型自动化生产线的动力输出端、专用设备的转轴连接位置，

　　既可以作为动力传递的中间连接件，也可以通过侧装的M6接口固定位置检测的触发片，配合传感器实现转轴的转速检测、原点定位功能，不需要额外加装安装支架，减少了零件数量，也降低了装配的复杂度。设计的时候特意将所有的转角位置都做了圆角过渡，没有尖锐的直角，一方面是加工的时候刀具可以顺畅走刀，减少加工应力残留，另一方面也避免热处理的时候出现应力集中导致的开裂问题，提升零件的整体使用寿命。外圆的环槽尺寸按照标准密封件的规格设计，不需要定制特殊规格的密封圈，后期维护更换配件的时候采购成本更低，互换性更好。内孔的入口位置做了倒角导向，装配的时候可以顺畅套入传动轴，不会刮伤轴的配合表面，也方便装配的时候对准键槽位置，提升装配效率。
