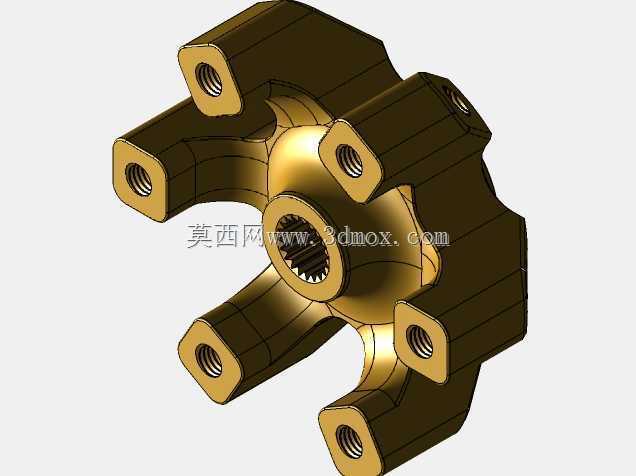

现场拿到这套轮毂结构时,最先关注的是中心花键孔与六根径向支臂之间的力流走向。中心孔采用内花键形式,用于与传动轴配合,扭矩通过花键齿面均匀传递到轮毂本体,再沿六条放射状支臂分配到外端的六个安装座。这种布置常见于需要周向多点固定的传动联接场合,例如风机叶轮、泵体转子、轻型联轴器以及某些非标自动化设备的转盘支撑。六个外端安装座沿圆周近似均布,每个座体端部加工有同轴螺纹孔,用于穿装螺栓固定外部盘状零件;支臂之间留出较大镂空区域,既减轻回转件质量,也为装配工具、散热气流或相邻部件预留空间。
从结构受力角度看,轮毂工作时主要承受转矩、螺栓预紧力以及旋转过程中的离心载荷。中心花键承担轴毂对中与扭矩传递,支臂则相当于六根沿径向布置的承力梁。为降低应力集中,支臂与中心毂体、支臂与端部安装座之间均采用圆滑过渡,避免在载荷反复作用下于转角处产生疲劳裂纹。端部座体设计成近似方形块状,厚度明显大于支臂壁厚,目的是在螺栓压紧时提供足够的承压面积,防止局部压陷;螺纹孔沿支臂轴向贯通,装配时螺栓从外侧旋入或穿过被连接件锁紧,装拆方向统一,有利于现场维护。
建模过程中需要重点控制几处尺寸关系。中心花键孔的齿形、齿数与配合长度决定轴毂联接可靠性,花键分度圆应与轮毂外圆、六个安装座孔位保持严格同轴。六个端部螺纹孔分布在同一圆周上,孔轴线与中心轴线平行,孔位角度误差会直接导致外部连接件无法贴合。支臂沿周向具有一定宽度和厚度,截面从中心向端部逐渐变化,靠近毂体处材料较厚以承受较大弯矩,靠近端部则随弯矩减小而适度收窄。Mozzo夹层给出的100mm尺寸可作为轮毂轴向厚度或关键夹层跨度的参考,实际建模时应以此约束整体轴向包络,保证两侧安装面间距、花键有效啮合长度以及端部座体厚度相互协调。
安装边界方面,该轮毂属于盘类回转零件,轴向占用空间由中心毂体厚度和端部座体厚度共同决定,径向轮廓则由六个外伸支臂的最外端连线确定。布置外部连接件时,不能只按中心圆判断干涉,还要核对支臂外侧轮廓在旋转扫掠范围内是否与箱体、护罩或管路冲突。相邻两支臂之间的镂空区虽然可以容纳部分构件,但旋转时形成的环形扫掠体仍需保留安全间隙。端部螺栓轴线附近应预留扳手空间,若采用套筒作业,还要按套筒外径校核座体周围间隙,避免六个螺栓中部分位置无法达到规定预紧力矩。
工艺上,这类零件可采用铸造或锻造毛坯后再进行机加工。中心花键孔、端部螺纹孔及各安装端面属于关键加工面,通常先以毛坯外圆和端面粗定位,精加工基准端面后再镗削或插削花键,最后以花键孔为定位基准加工六处端部孔系,从而保证位置度。支臂表面的非加工曲面应保持均匀壁厚,避免金属积聚形成缩孔。若用于高速回转场景,还需在结构设计阶段考虑平衡去重区域,通常可在支臂侧面或端部座体背面预留去重面,而不破坏螺纹孔和花键等功能表面。
使用时,轴与花键孔配合后应设置轴向限位,防止轮毂在交变载荷下沿轴窜动。端部螺栓连接的被压件应具有足够刚度,贴合平面与螺栓轴线垂直,否则六个支点受力不均,个别支臂会承受附加弯矩。对于频繁启停或正反转的设备,花键齿侧和螺栓支承面都会受到冲击,设计中可通过增加配合长度、提高接触面加工质量以及控制预紧力来改善耐久性。整体来看,该结构以紧凑的六辐布局实现了大直径范围内的多点联接,在保证刚度的同时控制了重量,适合中等载荷、需要周向均匀固定的旋转传动部件。
