美铝合金轴承支撑支架结构设计

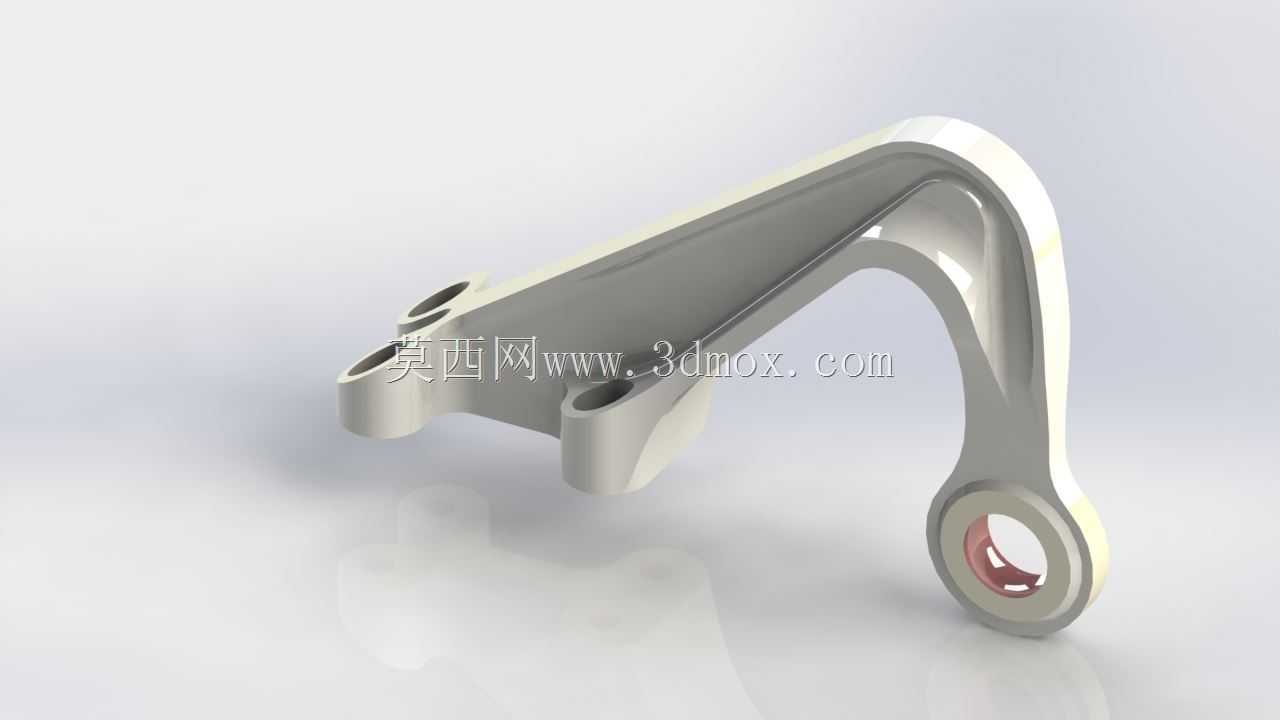

　　这款铝合金材质的轴承支撑构件，最初的设计需求来源于小型飞行器起落架的轮组支撑场景，核心作用是为轮轴轴承提供稳定的安装定位基准，同时承担起降过程中的冲击载荷传导，将轮组受到的地面作用力均匀分散到连接的主承力结构上。从实际使用场景来看，这类支架除了航空起落架领域，也可适配小型轻量化机械设备的转轴支撑工位，比如轻型输送线的从动轮支撑、小型实验设备的转轴固定座，只要安装边界与承重参数匹配，都可以通过微调安装孔位实现复用。

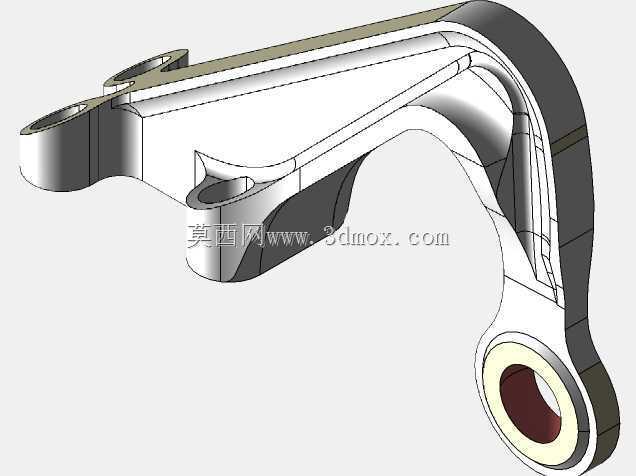

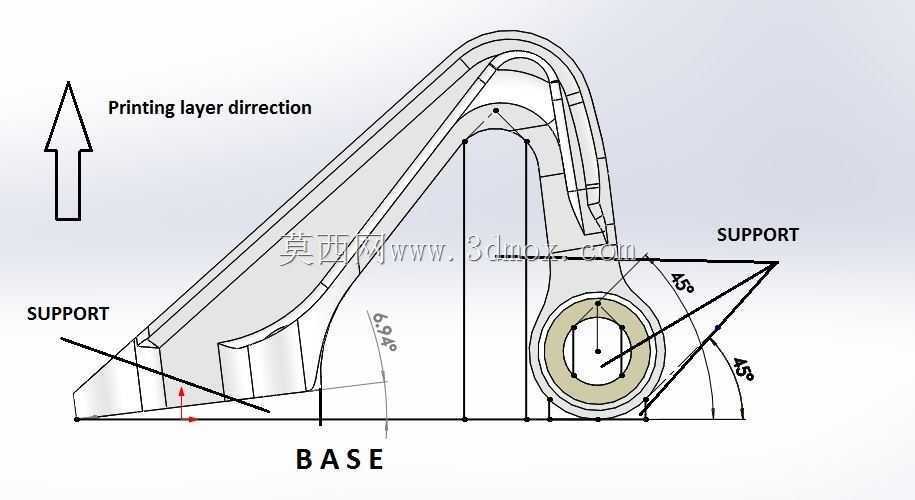

　　设计过程中优先考虑了增材制造的工艺特性，图中标注的打印层方向设置，是为了让构件的主承力路径与材料层叠方向保持一致，最大程度降低层间结合力不足带来的结构失效风险，避免打印完成后在受力集中位置出现层裂问题。整体结构采用三角支撑的力学构型，底部平直的BASE安装面提供了稳定的安装贴合基准，安装时可通过底面的定位孔与基座完成锁附，保证支架在受载过程中不会出现位移偏移。上部的弧形过渡结构并非单纯的造型设计，而是通过拓扑优化得出的传力路径，将轴承安装位受到的径向、轴向载荷顺着弧形筋条传导到底部安装面，相比等截面的直臂支撑结构，在相同承重能力下能减少近三成的材料用量，最终成品质量控制在250克左右，完全符合轻量化设计的要求。

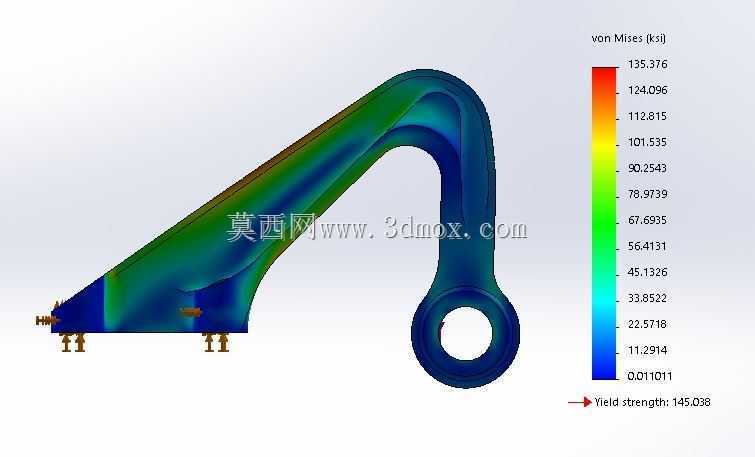

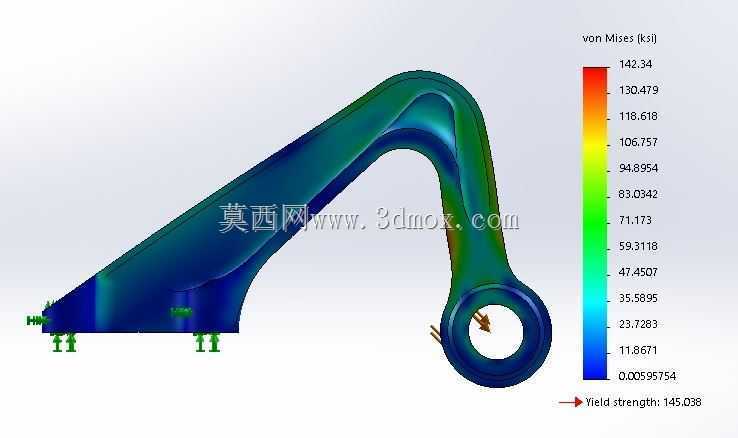

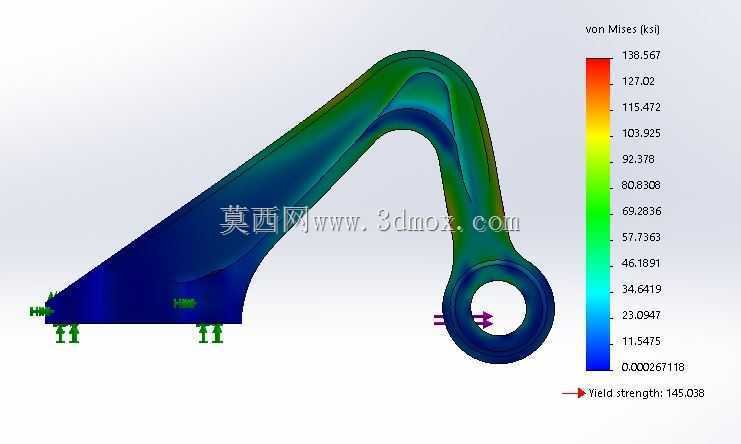

　　轴承安装位的同轴度公差在建模时做了严格约束，内孔尺寸与配套轴承的外圈过盈量控制在合理区间，既可以保证轴承压装后不会出现跑外圈的问题，也不会因为过盈量过大导致轴承内圈变形影响转动顺畅度。两侧标注的45度支撑角，是为了匹配安装位置周边的结构避让需求，支架安装后不会与相邻的收放机构、减震构件发生运动干涉，6.9度的臂部倾角设置，是经过受力仿真验证后的最优角度，能让起降过程中的垂直冲击力分解为沿臂身方向的压应力和小部分剪切应力，充分发挥铝合金材料抗压性能优异的特性。

　　建模时对所有的转角位置都做了圆角过渡处理，避免直角位置出现应力集中，尤其是筋条与安装面、轴承座连接的位置，圆角半径根据受力大小做了差异化设置，受力越大的位置圆角半径越大，从根源上减少循环载荷下的疲劳裂纹萌生概率。底部支撑边的延伸长度经过反复校核，保证安装螺栓的受力点在支撑面的合理范围内，不会出现螺栓受附加弯矩的情况，延长紧固件的使用寿命。需要注意的是，这款支架的安装边界有明确的适配范围，底部安装面的孔位间距、轴承座的中心高度都经过精准匹配，如果要适配其他使用场景，需要优先确认安装空间的尺寸是否匹配，尤其是支架上部的弧形轮廓的运动包络范围，要保证在构件摆动或者受载变形时，不会与周边结构发生剐蹭。

　　从结构设计的角度看，这款支架没有多余的冗余结构，每一处几何特征都有对应的力学考量，比如两侧的SUPPORT标识位置，是打印过程中需要添加临时支撑的区域，建模时已经提前预留了支撑拆除的余量，不会因为拆除支撑影响构件的表面精度和装配尺寸。轴承座端面的定位凸台，是为了安装时快速对准轴承的轴向位置，减少装配时的调整时间，提升装配效率。整体结构的壁厚设计也充分考虑了增材制造的工艺可行性，最小壁厚满足铝合金打印的工艺要求，不会出现打印过程中薄壁变形或者翘曲的问题，打印完成后只需要简单去除支撑、打磨安装面就可以直接投入使用，不需要额外的机加工工序，能有效缩短零件的制造周期。
