四轴飞行器1800mAh锂电池安装固定外壳

　　这款结构件是专为小型四轴飞行器设计的锂电池承载固定外壳，适配1800mAh容量的锂聚合物电池，主要解决航模飞行过程中电池移位、晃动、与机架硬接触磨损的问题，在消费级航模、小型穿越机、教学实验用四轴飞行器的动力系统布局中都能适配。从实际装机场景来看，这类电池外壳需要匹配飞行器侧部带开孔的安装托盘，不需要额外打孔或者粘接固定，直接卡入托盘的对应孔位就能完成定位，安装效率比传统的绑带固定方式高很多，也避免了绑带长期受飞行振动松脱的隐患。

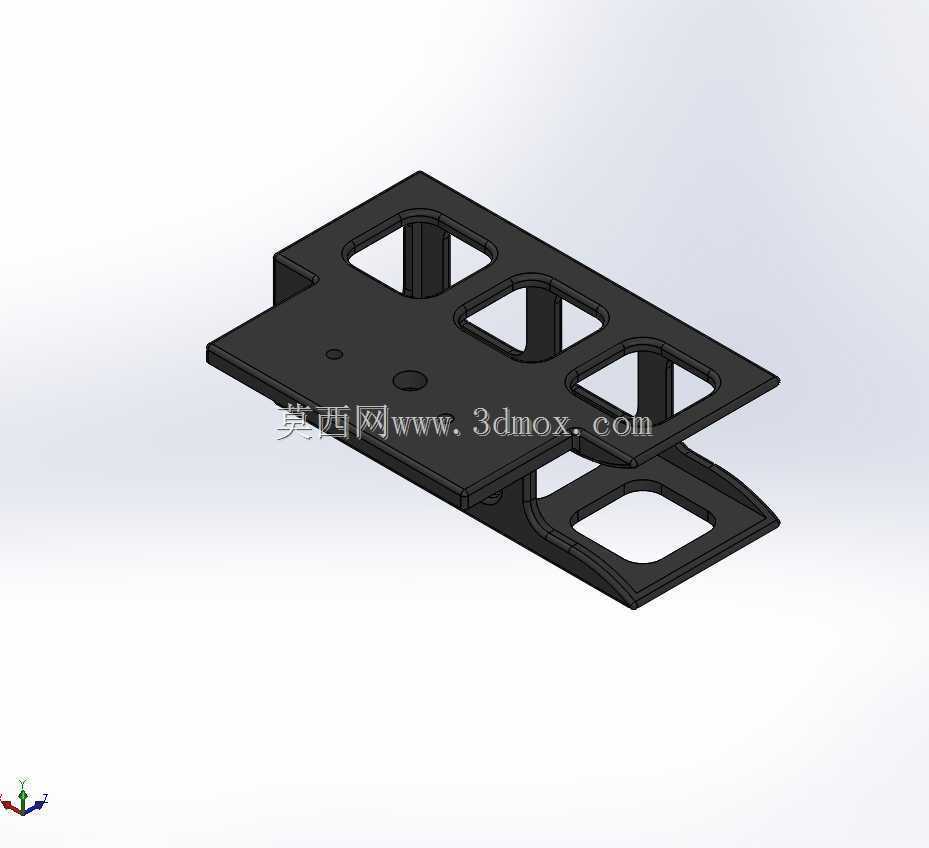

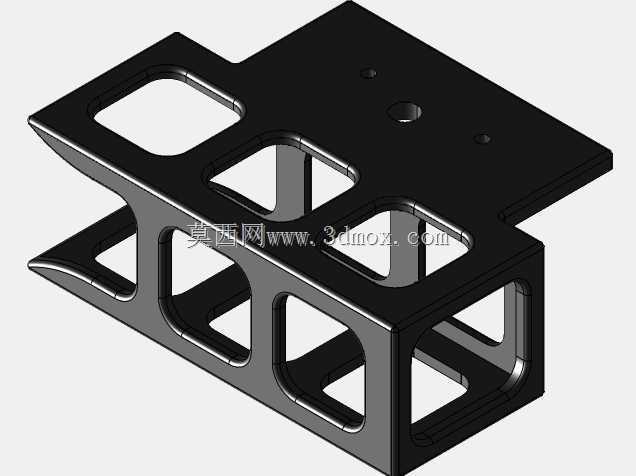

　　结构设计上采用了一体式弯折的薄板构型，主体承托面做了平整处理，能够完全贴合锂电池的底部平面，避免局部应力集中硌伤电池软包外皮。承托面上开设的四个方形镂空槽并非单纯的减重设计，一方面能够在飞行过程中形成对流风道，给持续大电流放电的锂电池提供散热通道，降低电池过热鼓包的风险；另一方面这些镂空槽刚好对应安装托盘上的定位凸点，装配时可以快速对位，不需要反复调整安装位置，也能在飞行过程中限制外壳的横向、纵向窜动，哪怕飞行器做急转、俯冲、翻滚这类大机动动作，电池也不会出现位移。外壳侧边的弯折翻边形成了半包围的限位结构，高度刚好匹配1800mAh锂电池的厚度，既不会因为翻边过高遮挡电池的出线端，影响电池插头与飞控电调的对接，也不会因为翻边过低失去侧向限位能力，避免电池在离心力作用下从侧边滑出。

　　从安装边界来看，这款外壳的整体轮廓完全适配对应四轴飞行器侧部托盘的安装尺寸，四个角位做了小圆弧过渡，不会刮伤机架的碳纤维板或者塑料构件，也避免了尖锐边角在炸机时断裂的问题。承托面上预留的两个小圆凹点是定位标记，对应电池表面的标识位置，用户安装电池时可以快速对齐电池的放置方向，避免正负极装反导致的接线错误。外壳的壁厚做了均匀化处理，整体重量控制在极低的水平，不会给飞行器增加过多的无效负载，毕竟航模每增加一克重量都会影响续航时间和机动灵活性，设计时特意在非承力区域做了材料去除，在保证结构强度的前提下尽可能压缩自重。

　　实际使用过程中，这款外壳不需要额外的固定配件，卡入托盘后依靠结构本身的卡扣力和翻边限位就能牢牢固定电池，日常更换电池时只需要顺着卡槽方向抽出电池即可，不需要反复解绑扎带，对于需要频繁更换电池进行飞行作业的场景来说，能够大幅缩短地面准备时间。外壳的材质适配常规的3D打印或者注塑加工工艺，结构没有倒扣或者复杂曲面，加工难度低，普通FDM3D打印机就可以直接制作，也适合航模爱好者自行打印替换。从受力角度分析，飞行器起降时的冲击载荷会通过托盘传递到外壳的承托面，均匀分布的镂空结构刚好形成了类似加强筋的网格构型，比同等重量的实心薄板抗弯折能力提升不少，哪怕是轻微炸机的冲击，也不容易出现断裂变形，能够有效保护内部的锂电池不受挤压破损，避免电池漏液、短路引发的安全问题。另外，半开放的结构设计也方便用户观察电池的外观状态，每次飞行前可以快速检查电池有没有鼓包、外皮破损的情况，不需要把电池从外壳里完全拆出来，日常检查维护的便利性很高。
