电力设备用壁挂式正负极标识接线盒结构

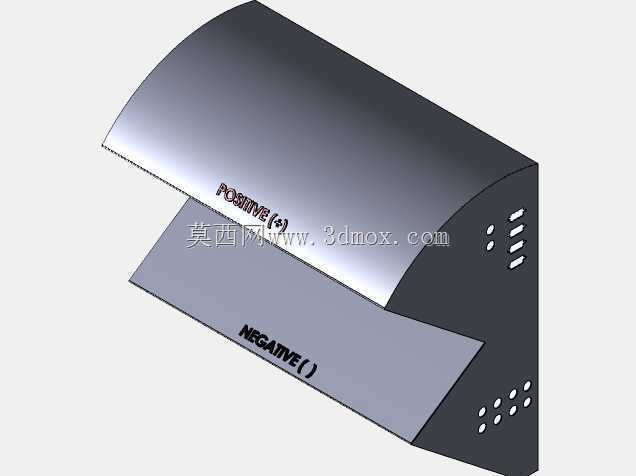

　　在低压配电、小型电力变压器配套的现场布线场景里，壁挂式接线盒是承担线缆转接、极性区分、外部防护的核心配套部件，很多户外或壁挂安装的电力终端设备，都需要这类结构件来规整进出线，避免线缆裸露带来的短路、误接风险。这款接线盒的结构设计首先围绕壁挂安装的场景做了适配，背部预留了贴合安装墙面的平直基准面，安装孔位分布在结构下部与侧部的实体区域，避开内部走线空间，安装时可以直接通过膨胀螺丝固定在墙面或设备壳体外侧，不需要额外加装转接支架，能有效压缩安装占用的横向与纵向空间，适配狭窄的配电井、设备侧壁等安装位置。从功能特性来看，盒体做了弧形上盖的结构设计，相比传统平盖结构，弧形顶面可以减少户外使用时的积水积灰，雨水落在顶面会顺着弧面自然滑落，

　　不会在盖面积存渗透进盒体内部，同时弧形结构也提升了上盖的抗形变能力，在受到轻微外力磕碰时，弧面的应力分散效果更好，不容易出现凹陷开裂的问题。盒体正面预留了多组进出线孔位，分为上下两排排布，上排孔位对应进线侧，下排孔位对应出线侧，孔位做了翻边强化处理，穿线时可以搭配橡胶护圈使用，避免线缆绝缘层被孔边毛刺割破，同时不同孔径的孔位可以适配不同线径的动力线缆与信号线缆，满足多回路接线的需求。设计过程中特意在盒体内部预留了足够的接线空间，开盖后内部的腔体高度可以容纳接线端子排、线缆弯折余量，不需要强行挤压线缆就能完成接线操作，后期维护时开盖就能直接排查接线故障，不需要整体拆卸盒体。极性标识做了凹凸模压的结构处理，

　　在盒体对应的接线区域直接模压出正负极的标识字样，不会因为长期使用出现标识磨损脱落的问题，接线施工时可以直接对照标识完成线缆接驳，能有效降低正负极接反的施工失误率，对于直流供电的电力配套场景来说，这点尤为重要，极性接反轻则导致后端设备无法正常工作，重则会烧毁后端的电路元件。从安装边界来看，这款接线盒的外伸尺寸控制得比较紧凑，安装后突出墙面的距离不会过大，在人员通行的通道旁安装时，不会因为突出过多造成磕碰，同时盒体的边角都做了小圆角过渡处理，没有尖锐的棱角，即使发生磕碰也能降低对人员的伤害。结构材质方面，整体采用绝缘工程塑料成型，本身具备良好的电气绝缘性能，即使内部线缆出现绝缘层破损的情况，盒体外部也不会出现带电风险，

　　同时材质的耐候性可以适配-20℃到60℃的使用环境，在户外普通工况下不需要额外做防护处理就能长期使用。盒体的上下盖配合面做了止口结构，合盖后止口可以形成迷宫式密封结构，搭配密封胶条使用就能达到基础的防尘防水效果，阻挡日常的飞溅水与灰尘进入盒体内部，保护内部接线端子的导电接触面不被氧化积灰，降低接触不良的故障概率。在实际配套使用时，这类接线盒通常安装在电力变压器的低压输出侧附近，用来转接变压器输出的直流或低压交流线缆，把变压器输出的多路线缆规整到盒体内部分线接驳，再引出到后端的用电设备，相比直接把线缆接头裸露在外，这种结构能大幅提升布线的规整度，也方便后期的线路检修与回路调整。设计时还考虑了开盖操作的便利性，上盖与下盒的连接位置预留了卡扣安装位，不需要使用大量螺丝固定，日常维护时只需要松开侧边的固定卡扣就能翻开上盖，减少维护时的零件拆卸数量，避免螺丝掉落丢失的问题。侧部的孔位排布也做了间距优化，相邻孔位之间的距离足够安装线缆固定头，不会出现固定头互相干涉无法拧紧的问题，施工时可以根据实际需要的进出线数量选择开通对应的孔位，不需要开通的孔位可以保留密封挡板，保证盒体的整体防护性能。
