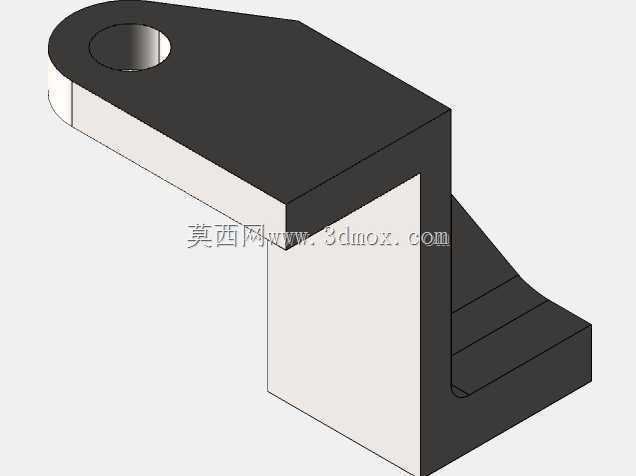

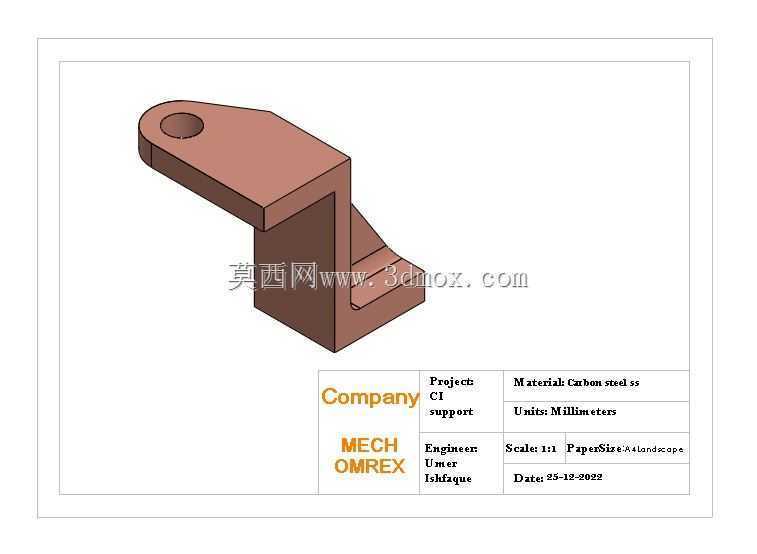

在电力输配系统的变压器装配环节,这类支撑构件属于核心的结构固定类零件,主要承担变压器内部CI组件的定位、承重与限位作用,避免设备运行过程中组件因电磁振动、外力扰动出现位移偏移,保障内部导电与绝缘结构的位置精度。从实际装配场景来看,该支撑件安装于变压器壳体内部的指定安装位,上端带孔的耳板结构用于和CI组件的连接端配合,通过标准紧固件实现锁紧固定,下端的直角折弯结构则贴合变压器内部的安装基面,侧面增设的三角加强筋结构,能够有效抵消组件自重带来的弯矩载荷,避免长期承重后支撑臂出现形变下垂。设计阶段首先考量的是变压器内部的安装空间边界,整体结构采用紧凑的L型布局,在满足承重要求的前提下尽可能压缩零件占用空间,避免和周边的绕组、引线、

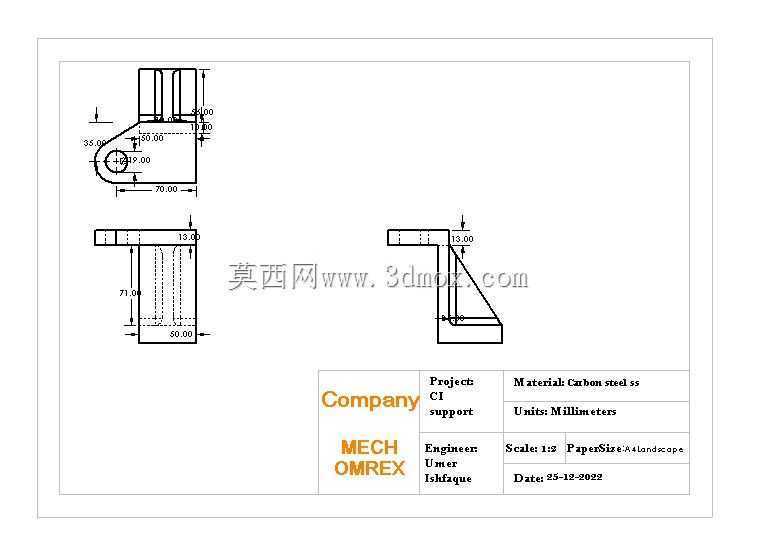

绝缘隔板等部件产生装配干涉;上端连接孔的孔径与孔位公差经过严格匹配,既保证紧固件穿装的便利性,又能控制装配后的累计间隙,防止运行过程中出现连接松动。材质选用碳钢材质,匹配电力设备内部的结构强度要求,同时兼顾加工工艺性,可通过常规的钣金折弯、铣削、钻孔工序完成加工,不需要特殊的定制工装,适合批量生产配套。从安装边界来看,零件的竖直边高度、水平支撑臂的伸出长度都经过适配计算,安装后支撑面的水平度公差控制在合理范围内,保证被支撑的CI组件处于设计要求的安装姿态,不会因支撑面倾斜导致组件受力不均。在结构强度校核环节,重点验证了支撑臂根部的抗弯强度、连接孔处的挤压强度,确保在变压器全生命周期的振动、温度变化工况下,零件不会出现开裂、
塑性变形等失效问题;侧面的加强筋从折弯转角处延伸至支撑臂的受力集中区域,通过结构优化分散应力,避免应力集中导致的疲劳损坏。实际装配过程中,该支撑件不需要复杂的调整工序,下端基面贴合安装基准面后,先通过预装定位确定位置,再锁紧紧固件即可完成固定,装配效率较高,能够适配不同容量等级电力变压器的内部结构布局,也可根据具体的安装空间需求对支撑臂长度、安装孔位进行小幅调整,具备一定的通用性。零件的所有棱边都做了倒角处理,避免装配过程中划伤绝缘部件或者操作人员,表面处理可根据变压器的使用环境选择对应的防锈工艺,保障在变压器内部的温湿度环境下长期使用不会出现锈蚀脱落,避免杂质影响变压器内部的绝缘性能。
