电力变压器用带法兰安装轴支撑结构

　　在电力输配系统的变压器设备内部，轴支撑是承担旋转构件定位、载荷传递的核心基础零件，这类零件的设计合理性直接影响变压器内部操动机构、调压组件的运行稳定性，一旦支撑件出现同轴度偏差、安装松动或者结构强度不足的问题，很容易引发机构卡涩、传动偏移，甚至导致调压动作失效、设备运行故障。从实际应用场景来看，这类轴支撑多用于油浸式或者干式电力变压器的有载调压开关传动部位、内部风机转轴定位端、隔离开关操动机构的转轴支撑位，需要长期在设备内部的封闭环境中工作，既要承受转轴转动带来的径向载荷，也要耐受设备运行过程中的温度波动、绝缘介质侵蚀，因此结构设计上需要兼顾定位精度、安装便捷性与长期运行的结构可靠性。

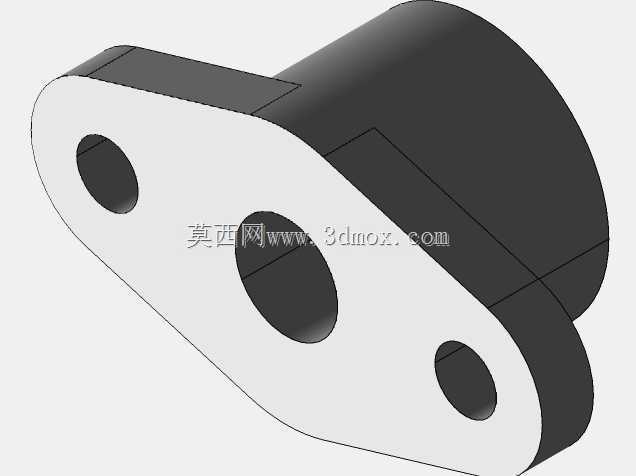

　　这款轴支撑采用一体成型的带法兰耳式结构，主体支撑段为空心圆柱结构，内部通孔为转轴穿装的配合面，设计时需要根据适配转轴的直径确定通孔的公差带，一般选用H7级基孔制配合，既保证转轴转动时的同轴度要求，也避免间隙过大引发的转轴窜动问题。圆柱主体的一端延伸出菱形法兰安装边，法兰边上对称布置两个安装通孔，两个孔的中心距需要严格匹配变压器内部安装基座的螺孔位置，安装时通过螺栓穿过这两个通孔将支撑件整体固定在基座的安装面上，这种双孔对称安装的形式相比单孔固定拥有更好的抗扭转性能，能够抵消转轴转动时传递到支撑件上的周向扭矩，避免长期运行后支撑件出现偏转移位。法兰面与圆柱主体的衔接位置做了圆弧过渡处理，避免直角连接处的应力集中，在承受径向载荷时不会因为应力突变出现结构开裂的问题，这一点对于长期承受交变载荷的支撑类零件尤为重要，很多现场出现的支撑件断裂故障，根源都在于衔接位置没有做应力释放的过渡处理，导致载荷循环过程中裂纹从直角处萌生扩展。

　　从安装边界来看，这款轴支撑的圆柱段外径需要匹配安装基座上的定位沉孔尺寸，装配时圆柱段可以先插入沉孔完成初步定位，再通过法兰螺栓完成紧固，这种柱面定位加法兰紧固的组合安装形式，能够大幅提升装配效率，安装时不需要反复调整支撑件的同轴度，只要圆柱段与沉孔配合到位，转轴的中心高就能够达到设计要求，减少现场装配的调整工作量。法兰边的外形轮廓做了切边处理，整体为两端圆弧的菱形结构，相比圆形法兰能够节省安装空间，在变压器内部结构紧凑、安装空间有限的场景下，这种结构可以在保证安装强度的前提下，尽可能缩小自身的占用空间，避免和周边的布线、绝缘构件产生干涉。内部通孔的轴向长度根据转轴的支撑跨距设计，足够的配合长度能够让转轴的支撑受力更均匀，减少转轴转动时的挠度变形，降低转轴与支撑孔之间的磨损速率，延长零件的使用寿命。

　　设计这类支撑件的时候，首先要明确适配场景的载荷特性，如果是用于调压开关这类频繁动作的传动部位，支撑孔的内壁需要考虑耐磨处理，或者预留镶嵌耐磨衬套的空间；如果是用于静态定位的支撑部位，则可以适当降低配合精度要求，控制加工成本。其次要核算安装位置的空间边界，法兰边的外轮廓不能超出安装基座的范围，两个安装孔的位置要避开基座内部的加强筋或者其他预埋结构，保证螺栓能够顺利穿装紧固。另外还要考虑零件的加工工艺性，整体结构采用常规的铣削、钻削工艺就可以完成加工，不需要特殊的工装夹具，适合批量生产，圆柱面与法兰面的垂直度、安装孔与中心通孔的位置度是加工过程中需要重点控制的形位公差，这些公差如果超差，会直接导致转轴安装后出现别劲、转动阻力大的问题，影响整套传动机构的动作灵活性。在实际选型应用时，需要根据转轴的直径、所需的支撑高度、安装面的螺孔间距来匹配对应规格的轴支撑，不能仅凭外形相似就随意替换，否则很容易出现安装不上或者运行故障的问题。
