尾涵道双旋翼垂直起降无人机结构

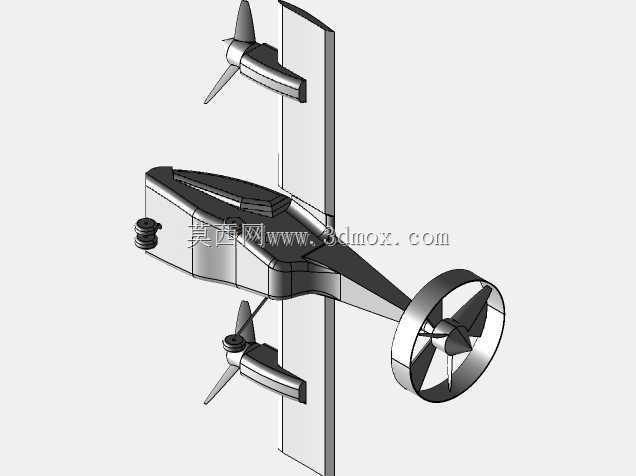

　　这款尾涵道双旋翼布局的飞行器，核心面向小范围低空巡检、近距航测作业场景设计，区别于常规多旋翼无人机的外露桨叶结构，尾部采用涵道式推进单元，能在狭窄空间穿行时降低桨叶剐蹭障碍物的风险，适合厂区设备巡检、林带近距植保、楼宇外立面检测这类作业空间存在遮挡的工况。从结构设计逻辑来看，整机采用尾撑杆连接前机身与尾部涵道的布局，两个升力旋翼对称布置在机身中部的垂直安定面两侧，垂直起降阶段依靠这两个旋翼提供主要升力，平飞阶段尾部涵道内的推进桨提供前飞动力，同时两个升力旋翼可调整倾转角度匹配前飞状态的升力需求，兼顾垂直起降的场地适应性与固定翼模式的巡航效率。机身主体采用流线型修型设计，前部预留了任务载荷安装舱位，可根据作业需求搭载可见光摄像头、

　　红外热成像模块或者小型气体检测传感器，舱位周边设计有标准安装孔位，能适配常见的民用小型任务载荷，不需要额外定制转接支架。两侧的升力旋翼采用短舱式安装结构，短舱与垂直安定面的连接位置设计有转轴安装座，可实现旋翼倾转角度的调节，倾转角度范围覆盖垂直升力状态到水平前飞状态的全区间，转轴位置做了密封处理，避免户外作业时粉尘、水汽进入转动副造成卡滞。尾部涵道采用一体化环形结构，涵道内壁与桨叶尖端的间隙控制在毫米级，能有效提升桨叶的气动效率，降低前飞时的气动噪音，涵道外圈做了圆弧过渡处理，减少碰撞时的结构损伤。整机的安装边界需要注意，垂直起降状态下整机的最大高度为垂直安定面顶端到机身底部的距离，两侧旋翼展开后的最大宽度为两个旋翼桨尖的直线距离，

　　作业前需要确认起降场地的净空范围大于该尺寸，避免起降阶段桨叶触碰周边物体。机身内部预留了电池舱、飞控系统安装位，各个舱位之间设计有走线槽，能规整电源、信号线路的排布，避免线路干涉运动部件。起落部分采用机身底部的凸台式缓冲结构，没有外露的起落架支架，能进一步降低整机的结构重量，同时减少穿行狭窄空间时的勾挂风险。从结构强度设计来看，垂直安定面作为连接两侧旋翼短舱、机身与尾撑杆的核心承力部件，内部设计有加强筋结构，能承受旋翼转动带来的交变载荷，避免长期飞行后出现结构疲劳。尾撑杆采用薄壁轻量化结构，在保证连接刚度的前提下尽可能降低结构重量，提升整机的有效载荷能力。涵道尾部设计有方向舵面，可在平飞阶段调整飞行航向，

　　舵面与飞控系统的连接位置预留了舵机安装位，适配常规的小型航模舵机安装尺寸。这款结构设计没有采用复杂的折叠机构，所有部件均为固定安装形式，能降低结构故障率，适合高频次的日常作业场景，日常维护时只需要检查旋翼紧固情况、舵面连接可靠性即可，不需要额外调试复杂的折叠锁止机构。在气动设计上，机身侧面做了曲面修型，能减少前飞阶段的空气阻力，两侧旋翼短舱也采用流线型外壳，降低巡航阶段的气动损耗，提升续航表现。
