飞机起落架用轴承铰接球拍结构件

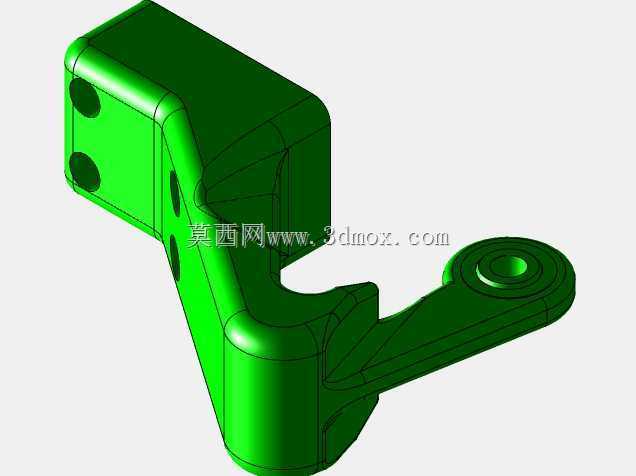

　　在航空起落架的机械铰接系统中，这类带轴承安装位的球拍形承力构件，主要承担起落架收放过程中的铰接传力、运动限位以及载荷传递功能，是连接起落架主承力臂与收放作动机构的关键中间连接件。从结构形态来看，构件一端为带两个同轴安装孔的方块式安装基座，两个安装孔用于通过高强度螺栓将构件固定在起落架的主承力梁上，安装面做了平面度公差控制，保证装配后与主承力梁的贴合度，避免局部应力集中；另一端为带单轴承安装孔的球拍式铰接端，该孔用于安装自润滑关节轴承，连接收放作动杆或者锁止机构的铰接销，轴承孔的同轴度、圆柱度公差直接影响铰接运动的顺畅度，也决定了轴承的实际使用寿命。

　　设计这类构件时，首先要匹配起落架收放过程中的运动包络，避免构件在收放全行程中与周边的轮胎、舱门、液压管路发生干涉，球拍形的延伸臂长度经过运动学仿真校核，既保证铰接点的力臂长度满足作动机构的力矩输出要求，又尽可能控制构件自身重量，符合航空构件轻量化的设计原则。延伸臂与安装基座的过渡位置做了大圆弧过渡处理，避免直角结构带来的应力集中，在起落架着陆冲击载荷作用下，过渡区域不会出现应力突变导致的疲劳裂纹。构件的所有棱边都做了倒钝处理，一方面避免装配过程中划伤操作人员或者周边的液压管路、线缆，另一方面也能减少热处理过程中的边角应力集中问题。

　　尺寸边界上，安装基座的两个安装孔中心距经过严格匹配主承力梁的安装孔位，保证装配时无需额外修配即可完成定位；铰接端的轴承安装孔孔径与所选关节轴承的外圈尺寸为过盈配合，过盈量控制在合理区间，既保证轴承安装后不会在孔内发生窜动，又避免过盈量过大导致轴承外圈变形影响内部滚动体的运动间隙。构件的整体厚度根据极限载荷下的强度仿真结果确定，在满足1.5倍安全系数的强度要求下，尽可能减小壁厚，部分非承力区域做了局部减薄处理，进一步降低构件自重。

　　实际应用中，这类构件需要承受起落架收放时的反复交变载荷，以及着陆瞬间的冲击载荷，因此材料一般选用高强度航空结构钢，毛坯采用模锻成型，保证金属纤维流线沿构件的承力方向分布，提升整体抗疲劳性能。加工过程中，轴承安装孔需要经过粗镗、精镗、滚压等多道工序，保证孔的表面粗糙度达到设计要求，提升轴承安装后的配合精度；安装基座的贴合面需要经过铣削、磨削加工，保证平面度公差，装配时按照规定的扭矩值拧紧安装螺栓，避免预紧力不足导致构件在使用过程中出现松动，或者预紧力过大导致螺栓断裂、基座变形。

　　在日常维护检查中，需要重点检查构件过渡圆弧区域是否存在疲劳裂纹，铰接端轴承是否存在旷量，安装螺栓的预紧力是否在规定范围内，一旦发现裂纹或者轴承磨损超差，需要及时更换构件，避免起落架收放功能失效引发飞行安全事故。这类构件的结构形态看似简单，但每一处尺寸、每一个过渡特征都经过反复的载荷仿真与运动校核，是航空机械结构中典型的“小零件、大作用”类承力构件，设计过程中需要兼顾强度、重量、运动空间、装配工艺性等多方面的要求，任何一个细节的设计疏漏都可能引发严重的使用故障。
