三孔铰接式传动连杆结构设计

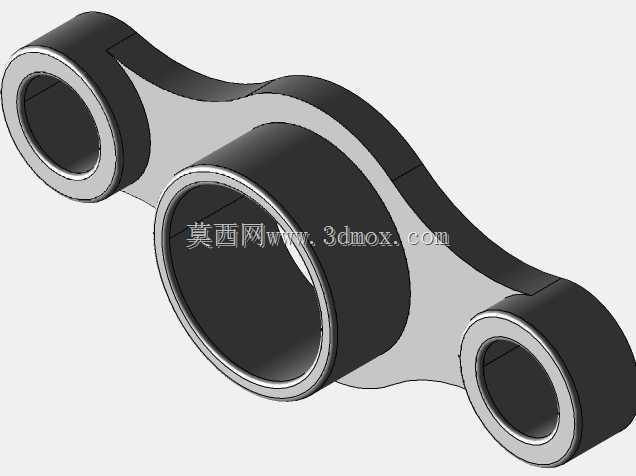

　　在各类需要往复动力传递、多节点铰接联动的机械系统中，这类三孔铰接连杆是极为常见的核心受力构件，日常接触的工况覆盖了从低压配电设备操作机构、小型工程机械联动臂组到轻工机械往复执行端的多个场景，其核心作用是在固定的运动轨迹约束下，将输入端的摆动或直线位移精准传递到执行端，同时承受运动过程中反复变化的拉压载荷与瞬时冲击。从结构设计逻辑来看，这类连杆采用三孔非对称布局，并非随意排布尺寸：中间位置的大直径铰接孔主要用于对接动力输入或主承载铰接轴，两侧分布的小孔分别连接两个不同的运动副，这种布局可以在有限的安装空间内实现特定的传动比，避免运动过程中与周边构件发生干涉。设计时首先要确定的是三个铰接孔的中心距，

　　这一参数直接决定了整个联动机构的行程范围与摆角极限，中心距公差需要严格控制在IT7级以内，否则装配后会出现运动卡滞、间隙过大导致的传动冲击问题。孔位的同轴度、孔端面与杆身的垂直度也是关键形位公差要求，若铰接孔轴线偏斜，会导致轴套偏磨，大幅缩短构件的维护周期。杆身的截面采用变厚度过渡设计，在三个孔位的承载区域做了局部加厚，孔边缘设置了圆滑的应力释放圆角，避免应力集中导致的疲劳断裂，而非承载区域则适当缩减厚度，在保证整体结构强度满足动载荷要求的前提下，尽可能降低构件自身重量，减少运动过程中的惯性冲击。从安装边界来看，这类连杆的三个铰接孔均采用间隙配合适配标准轴套，安装时需要保证两侧小孔的铰接轴轴线平行，

　　中间大孔的轴线与两侧孔轴线保持平行，整个连杆在运动平面内的摆动不能有额外的侧向窜动，因此在设计配套的安装支座时，需要预留足够的摆动空间，杆身轮廓到周边固定构件的最小安全间隙不能小于3mm，防止运动过程中出现剐蹭。实际应用中，这类连杆常配合自润滑铜套或滚针轴承使用，孔的内壁粗糙度需要达到Ra1.6以下，保证轴套压装后贴合紧密，不会在反复载荷下出现松动移位。杆身的材质通常选用45号钢模锻成型，毛坯经过正火处理消除内应力后再进行机加工，承载要求更高的场景也会选用40Cr调质处理，表面做发黑或镀锌防锈处理，适应不同的工作环境。在建模过程中，这类构件需要重点还原孔位的位置精度、过渡圆角的曲率变化以及杆身的拔模斜度，

　　因为模锻件的非加工面存在自然的拔模角度，如果忽略这一细节，后续生成的工程图无法直接用于生产指导，装配仿真时也会出现与实际不符的干涉误报。另外，三个铰接孔的端面凸台高度也需要匹配对应轴套的压装长度，凸台过高会增加不必要的加工量，过低则无法保证轴套的压装定位精度，设计时通常会让凸台高度比轴套压入深度大0.5mm左右，给装配留出调整余量。在受力校核层面，需要重点验算中间大孔与两侧小孔之间的杆身截面拉压强度，以及孔壁的挤压强度，因为设备启停瞬间的冲击载荷往往是额定工作载荷的2-3倍，安全系数需要取到3以上才能保证长期运行的可靠性，尤其是在频繁往复运动的工况下，杆身与孔位过渡区域的疲劳强度校核是必不可少的环节，很多早期失效的连杆都是因为过渡圆角设计过小，应力集中导致疲劳裂纹萌生，最终在交变载荷下发生断裂。
