无人机V型吊杆式倒尾结构设计

　　在多旋翼与固定翼复合布局无人机的结构设计中，尾段支撑构件的选型直接影响整机气动效率与飞行稳定性，这款吊杆式倒尾结构正是针对中小型长航时无人机的尾翼安装需求开发的专用承载构件。日常作业场景里，这类构件常被用于植保作业无人机、电力巡检无人机、航测无人机的尾段改装，替代传统直杆式尾撑，解决尾翼安装后扰流大、结构冗余重量高的问题。从实际使用逻辑来看，该构件的核心作用是为尾翼控制面提供稳定的安装基准，同时将尾翼产生的气动舵力均匀传递至机身主承力框架，避免飞行过程中尾段出现谐振，影响飞控传感器的采样精度。设计阶段首先考量的是安装边界的适配性，构件两端的安装轴头采用等径圆柱设计，可直接适配市面主流的12mm直径尾翼快拆座，无需额外加工转接衬套，

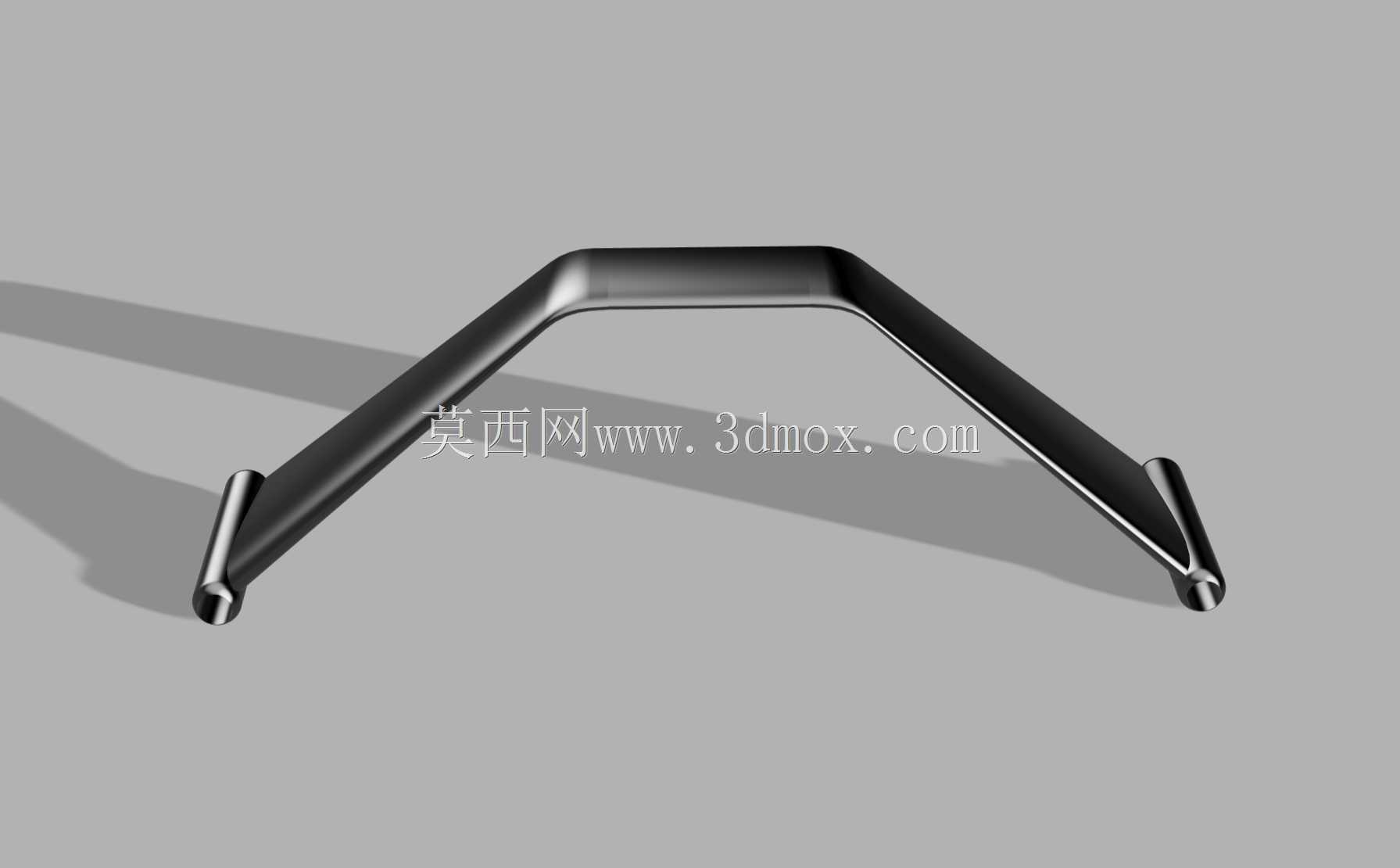

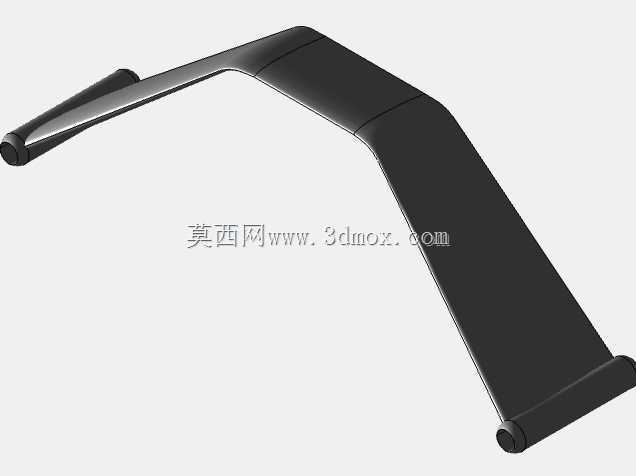

　　中间弯折段的弯折角度经过多轮气动仿真迭代，最终确定的上扬角度能够让尾翼避开主旋翼下洗气流的核心扰动区，在巡航飞行阶段减少无效舵效损耗。结构形态上采用一体化弯折成型的主梁设计，没有额外的拼接焊缝，整体截面为渐变椭圆形，从两端安装位向中间弯折顶点逐步过渡，靠近安装座的位置截面厚度更大，能够承受机动飞行时尾翼产生的交变弯矩，中间段适当减薄截面尺寸，在保证结构强度的前提下尽可能降低构件自重，减少整机的死重占比。表面处理采用硬质阳极氧化工艺，能够适应野外作业时的雨淋、扬尘环境，避免长期使用后出现表面腐蚀导致的强度下降。安装时需要注意，构件两端的轴头插入尾翼安装座后，需要配合径向顶丝固定，顶丝的拧紧扭矩需要控制在1.2N·m左右，

　　扭矩过大会导致轴头变形，影响后续拆装维护，扭矩过小则可能在飞行过程中出现构件移位，导致尾翼舵面中立位置偏移。从气动设计的角度考量，这种倒V型的吊杆布局相比传统的平尾加垂尾分离式布局，能够减少尾段的杆件数量，降低整机的迎风阻力，实际风洞测试数据显示，同等尾翼面积下，采用该吊杆结构的尾段阻力系数比传统直杆双撑结构低17%左右，能够有效提升无人机的续航时间。在结构强度校核阶段，按照无人机行业的通用测试标准，该构件需要承受3倍于最大机动过载的拉力测试，以及持续2小时的振动台扫频测试，确保在发动机或者电机产生的振动频率下不会出现共振点，避免飞行过程中构件出现疲劳断裂。很多新手设计师在做尾段结构设计时，容易忽略尾撑构件的气动遮挡问题，往往把尾撑杆设计在尾翼舵面的前方，导致舵面工作时气流被杆件提前扰动，降低舵面的控制效率，这款吊杆式倒尾的弯折段特意抬高了尾翼的安装位置，让尾翼舵面完全处于吊杆的上方流场区域，吊杆本身产生的气流紊流区不会覆盖到舵面的有效工作范围，在大迎角飞行状态下依然能够保证尾翼舵效的线性输出。另外，构件两端的安装轴头特意设计了定位卡槽，安装时卡槽对准安装座上的定位销，能够保证每次拆装后尾翼的安装角度保持一致，不需要每次拆装后重新校准尾翼的中立位置，大幅降低外场作业时的维护工作量。针对不同起飞重量的无人机适配需求，该结构的尺寸可以按照比例缩放，核心的弯折角度比例、截面渐变规律不需要做调整，只需要根据实际载荷大小调整构件的壁厚即可，

　　缩放后的结构依然能够保持原有的强度与气动特性，不需要重新做完整的仿真校核，能够大幅缩短衍生型号的开发周期。在实际作业场景中，搭载该倒尾结构的无人机在做侧风修正时，尾翼的舵面响应速度比传统结构快20%左右，在山区低空作业遇到紊流时，飞控系统的舵面输出量更小，能够降低舵机的工作负载，延长舵机的使用寿命。很多植保无人机在田间作业时，经常会遇到作物枝叶剐蹭尾段的情况，这款构件的圆滑过渡外形没有突出的棱角，剐蹭时不会勾挂作物枝叶，避免飞行过程中被异物拉扯导致尾段结构损坏。从加工工艺角度来看，该构件采用一体冷弯成型工艺，加工过程中不需要做焊接拼接，生产效率高，批量生产时的成品一致性好，不会出现焊接变形导致的安装角度偏差，能够降低生产环节的调校成本。
