SL_ST减速比17-10变速箱齿轮结构

　　这款传动部件主要面向小空间高扭矩输出的传动场景，常见于紧凑型动力输出单元、小型移动平台驱动模组、定制化低速重载执行机构的传动链路中，核心作用是在有限安装空间内完成动力的减速增扭，匹配原动机高转速低扭矩的输出特性，适配终端执行件低转速大扭矩的实际需求。从结构设计来看，该齿轮组件采用辐条式轮体结构，轮辐部分做了多辐条镂空处理，在保证轮体整体刚性、满足齿根抗弯强度要求的前提下，尽可能削减了轮体自身的转动惯量，降低传动过程中启停阶段的冲击载荷，同时也能减少不必要的材料消耗，控制组件整体重量。轮体外侧设置了带安装孔的环形连接法兰，法兰上的安装孔沿圆周方向均匀排布，安装时可通过螺栓穿过孔位完成与相邻传动部件、壳体端盖的定位连接，

　　安装孔的位置度公差在建模阶段就做了严格约束，保证装配后齿轮的回转中心与传动轴线重合度控制在合理范围内，避免运转过程中出现偏载、齿面异常磨损的问题。齿圈部分与轮辐、轮毂采用一体化结构设计，轮毂中心设置了与输入/输出轴配合的轴孔，轴孔周边做了局部加厚处理，提升轴孔配合面的接触强度，避免长期传递扭矩时出现轴孔变形、键槽崩裂的失效问题。设计过程中针对17:10的固定减速比做了齿形参数的匹配校核，齿廓曲线结合波浪减速的啮合特性做了优化，相比常规渐开线圆柱齿轮，这种齿形设计在同等中心距下能够获得更大的重合度，啮合过程中多齿同时参与接触，单齿承受的载荷更小，传动过程更平稳，冲击与噪音水平更低，适合对传动平稳性有一定要求的紧凑传动场景。

　　从安装边界来看，组件整体为圆盘式结构，最大外圆轮廓为外侧法兰的外径，轴向安装尺寸由轮体总厚度决定，安装时需要预留出轮体回转的安全间隙，避免轮体辐条、齿圈部分与周边壳体、相邻传动件发生运动干涉；法兰上的安装孔中心距经过精准核算，可直接匹配对应规格的连接螺栓，不需要额外做转接法兰适配，能够有效压缩整个传动单元的轴向与径向安装空间。在实际应用中，这类齿轮组件可直接集成到定制化的小型减速箱内，替代传统多级圆柱齿轮减速结构，在相同减速比、相同输出扭矩的要求下，能够把减速箱的整体体积压缩30%左右，非常适合安装空间受限的小型设备，比如桌面级作业机械、小型巡检移动平台、定制化电动执行器的传动系统。建模过程中对齿面啮合间隙、

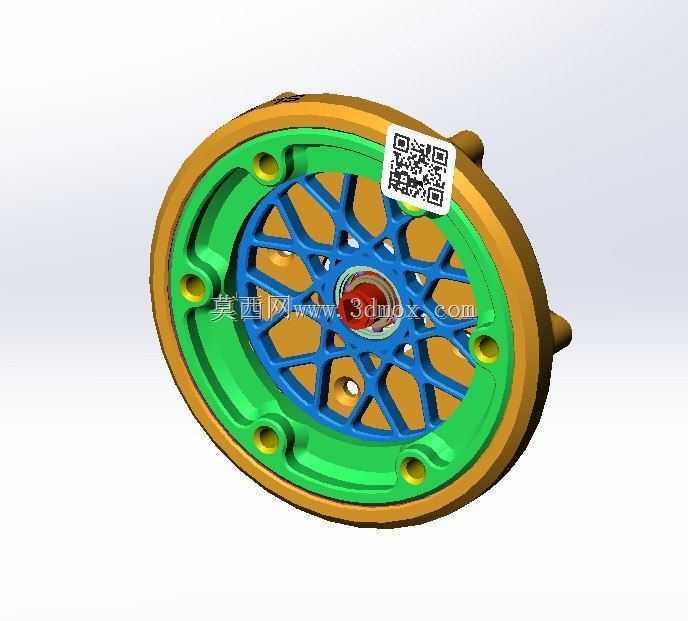

　　轮体动平衡余量都做了仿真验证，轮辐的镂空结构经过拓扑优化，每一处辐条的截面尺寸都经过受力校核，保证在额定扭矩载荷下，轮体最大应力出现在材料许用应力范围内，不会出现辐条断裂、齿面塑性变形的问题；同时轮体表面的不同区域做了分色处理，绿色区域为法兰连接基准面，蓝色区域为轮辐承载结构，金色外圈为齿圈啮合区域，红色部分为轮毂轴孔配合面，在装配调试时可以通过不同颜色快速区分各功能区域，降低装配过程中的错装概率。需要注意的是，这类紧凑结构的齿轮组件在装配时要严格控制轴孔与传动轴的配合公差，建议采用过渡配合加键连接的方式传递扭矩，法兰连接面要保证贴合平整，避免螺栓预紧力不均匀导致法兰面变形，进而影响齿轮的啮合精度；日常运转过程中要保证齿面有充足的润滑，因为多齿啮合结构虽然承载能力强，但如果润滑不足，齿面间的滑动摩擦会快速加剧磨损，缩短组件的使用寿命。
