行星周转齿轮组可动传动结构

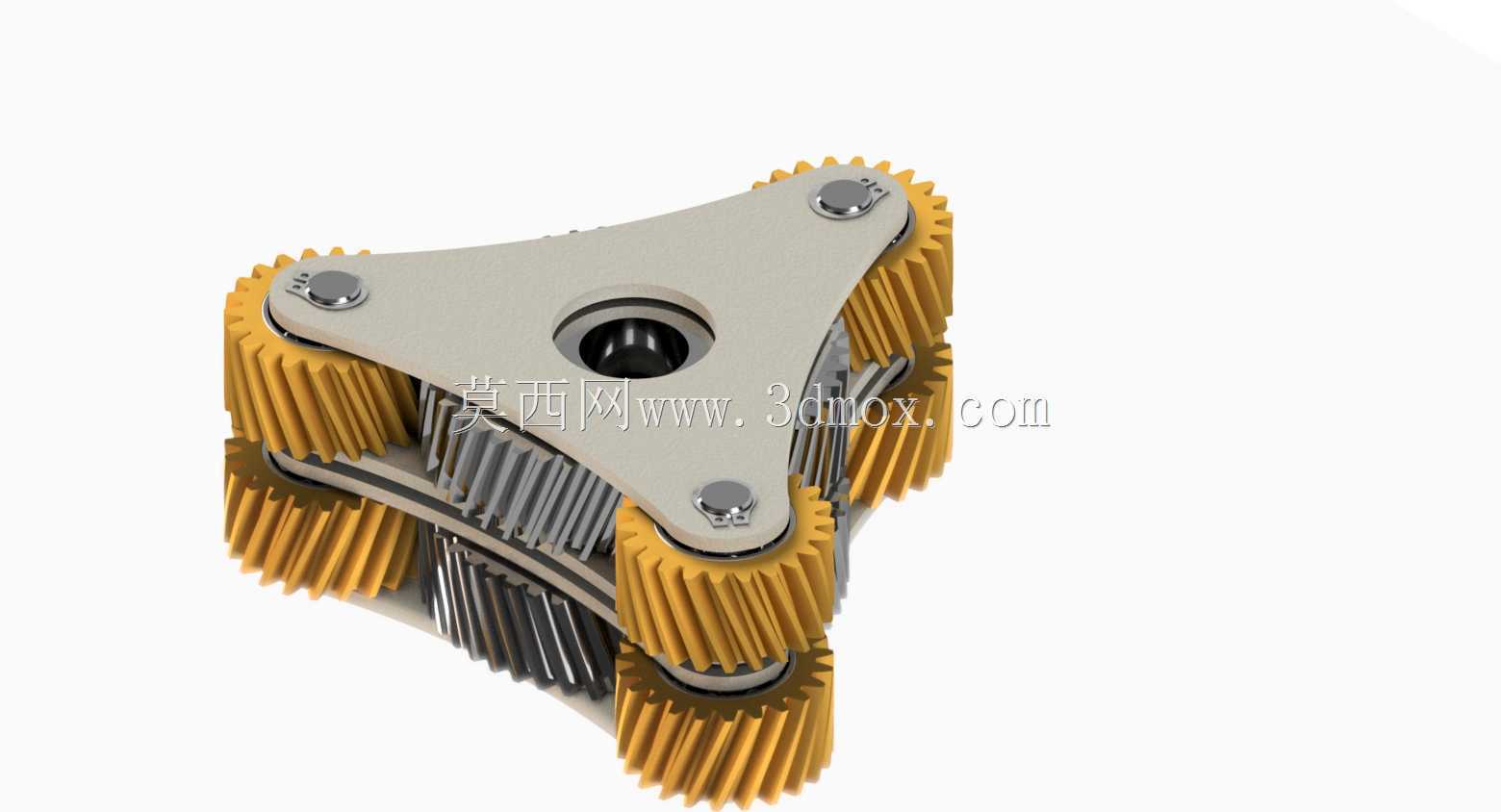

　　这套行星周转齿轮组件，是典型的定轴轮系演化而来的周转传动结构，核心采用三角行星架搭载三个双联行星轮的布局，区别于常规单级行星轮结构，双联设计可在更小的轴向尺寸下实现更大传动比，同时兼顾径向载荷的均匀分配。从实际应用场景来看，这类结构常出现在紧凑型减速单元、伺服传动末端、小型精密回转机构中，比如自动化产线的分度转台驱动、小型机械手关节的减速段、精密检测设备的进给传动，都能见到同原理结构的身影，核心优势是在同功率密度下，比平行轴定轴轮系体积缩小40%以上，同时传动效率可维持在90%以上，适合安装空间受限但对传动扭矩有要求的工况。

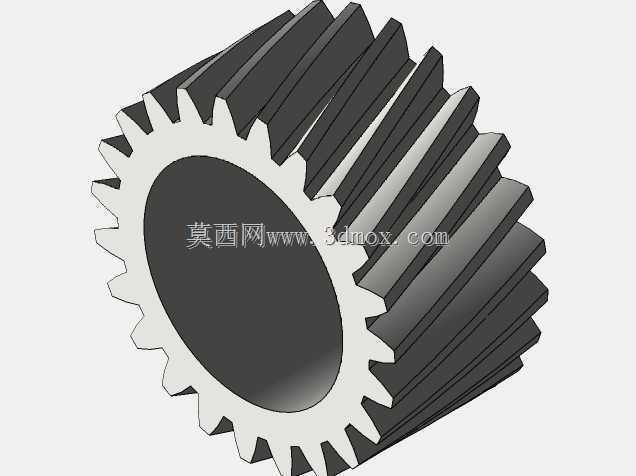

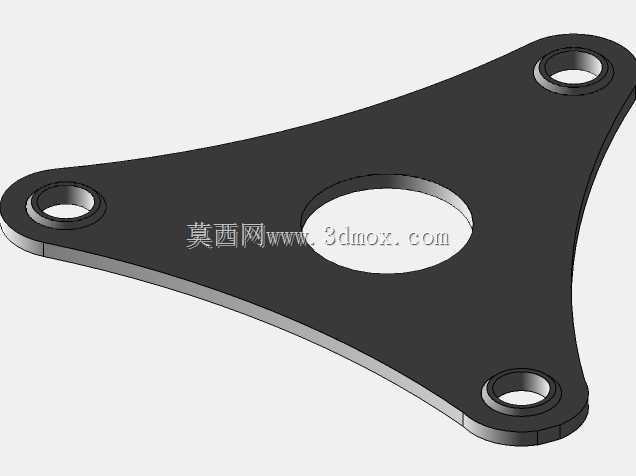

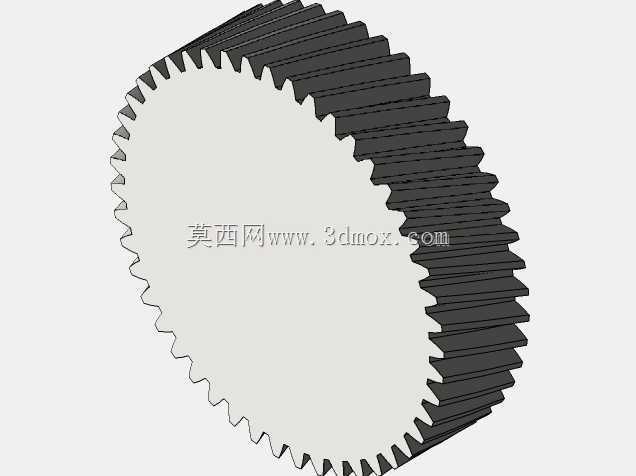

　　从结构设计逻辑来看，三个行星轮沿中心太阳轮周向120°均布，每个行星轮采用斜齿与直齿双联结构，斜齿段与上层内齿圈啮合，直齿段与下层内齿圈啮合，这种错齿啮合的设计能有效降低传动回差，减少齿轮啮合时的冲击噪音，同时斜齿的啮合重合度更高，单齿承受的载荷更小，能提升组件的抗冲击能力。三角结构的行星架采用一体式三角板构型，三个安装孔位同轴度公差控制在0.02mm以内，行星轮通过销轴与滚针轴承安装在行星架上，预留的轴向窜动间隙控制在0.05-0.1mm之间，既避免热胀冷缩导致的卡滞，又能保证传动过程中轮齿不会出现轴向错位。

　　安装边界方面，这套齿轮组的径向安装尺寸由内齿圈的外径决定，轴向安装尺寸需要预留行星架输出端的连接空间，输入端与中心太阳轮采用键槽或D型轴连接，输出端可通过行星架中心的安装孔与负载轴对接，安装时需要保证内齿圈的固定端与输入输出轴的同轴度不超过0.03mm，否则会出现偏载导致轮齿异常磨损。实际装配过程中，需要先将三个行星轮预装在行星架上，调整每个行星轮的转动阻尼一致，再依次装入下层内齿圈、中心太阳轮、上层内齿圈，最后通过端盖固定内齿圈的轴向位置，装配完成后手动转动输入端，应全程无卡滞点，转动扭矩波动不超过额定值的10%。

　　从功能特性来看，这套结构可实现两种传动模式：固定内齿圈时，太阳轮输入、行星架输出为大减速比传动；固定行星架时，太阳轮输入、内齿圈输出可实现反向增速传动，适配不同的传动需求。轮齿的参数设计上，斜齿段螺旋角选取15°，兼顾轴向力与啮合重合度，正齿段采用标准模数齿形，加工难度更低，两种齿形的模数保持一致，保证双联齿轮的同轴度加工精度。齿轮材料可根据工况选取，常规载荷下采用40Cr调质处理，齿面高频淬火硬度达到HRC45-50，重载工况下可采用20CrMnTi渗碳淬火，齿面硬度提升至HRC58-62，芯部韧性更好，能承受更大的冲击载荷。

　　在做动画模拟时，需要给每个运动副添加正确的约束：内齿圈设置为固定约束，太阳轮添加旋转驱动，行星轮添加与太阳轮、内齿圈的齿轮啮合约束，行星架添加旋转副，系统会自动计算各部件的传动比，模拟出真实的转动效果，可直观展示行星轮既自转又公转的运动特性，也能通过干涉检查功能验证轮齿啮合过程中是否存在干涉，提前发现设计中的参数匹配问题，避免实际加工后出现装配卡滞、传动异响等问题。这类周转轮系的设计难点在于行星轮的均载设计，三个行星轮的齿厚偏差、安装孔位的位置度偏差都会导致载荷分配不均，设计时通常会采用行星架浮动或内齿圈浮动的结构，补偿加工与装配误差，让三个行星轮承受的载荷尽可能一致，提升整体结构的使用寿命。
